Duda para reducir volumen pedal DIY activado

erikstring
#1 por erikstring el 10/02/2020
Hola,

He realizado un pedal Fuzz que esta funcionando correctamente pero el volumen de la señal esta muy alta de volumen. En cambio cuando el pedal esta desactivado suena a un volumen menor (el normal del amplificador).

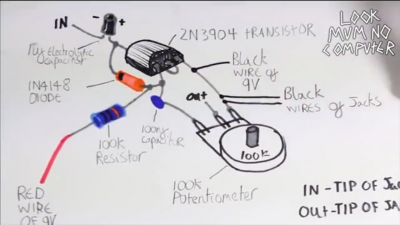

Siguiendo la imagen adjunta, ¿si añado un potenciómetro en el cable verde (input del circuíto) puedo hacer que el volumen se ajuste más al normal?
Archivos adjuntos ( para descargar)
Subir
toni diaz
#2 por toni diaz el 10/02/2020
El volumen se pone a la salida, en tu caso cable morado
Subir
toni diaz
#3 por toni diaz el 10/02/2020
Pero ese Fuzz no tiene potes??
Subir
erikstring
#4 por erikstring el 11/02/2020
#3 Hola Toni,

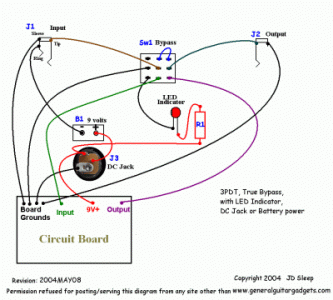

Te adjunto el esquema exacto que he usado donde el IN y el OUT van a su correspondiente toma del esquema anterior.

Gracias
Archivos adjuntos ( para descargar)
Subir
erikstring
#5 por erikstring el 11/02/2020
Hola, ¿alguna ayuda?

Es que el pedal es para regalar a mi profesor y quisiera dárselo en la clase de esta semana.
Gracias
Subir
Tonyguitar
#6 por Tonyguitar el 12/02/2020
toni diaz escribió:
Pero ese Fuzz no tiene potes??


Joder, y como regula el volumen?
Subir
toni diaz
#7 por toni diaz el 12/02/2020
Compi siento decirte que has interpretado mal el diagrama, pon todos los esquemas que tengas para comprender primero que Fuzz es y cómo se conecta y seguro que lo sacas
Subir
Malicia Sound
#8 por Malicia Sound hace 1 semana
Me da que estás montando esto.
http://www.home-wrecker.com/bazz.html

El esquema está bien. El potenciómetro es un “volumen” pero, según dice el artículo, mejor al máximo. Eso suele pasar con pedales simples como el Rangemaster, el Fuzz Face o el Hornby Skewes TB. En cualquier caso, el funcionamiento de estos efectos es levantar la señal así que, mientras tengas techo limpio en el ampli, vas a notar aumento de volumen.
Subir
errecinco
#9 por errecinco hace 7 días
Que ponga el esquema a ver.

Normalmente el volumen es un potenciómetro entre la salida d la señal y tierra. El pin del medio es el que "recoge" más o menos nivel.
Subir
toni diaz
#10 por toni diaz hace 7 días
Esta ya respondido correctamente, es otro caso de hilo abandonado por el interesado, no merece la pena responder
Subir
