Desconectar Conos Pantalla 4x12

  • 1
TOMYGP
#1 por TOMYGP hace 3 semanas
Hola a tod@s los compañer@s de este maravilloso foro.

Después de buscar en internet y en el foro, no doy con lo que quiero y tiene que ser algo fácil.

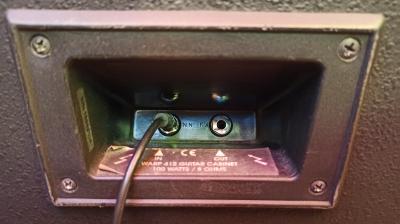

Tengo una Pantalla Hughes & Kettner Warp 4x12 a 8 Ohm que lleva 3 Celestion G12L y un (1) G12T. La cuestión es que la pantalla me da demasiada potencia para tocar en casa y en lugar de iniciar el proceso de cambio por una 2x12, había pensado en desactivar 2 de estos conos y jugar con el sonido que podría darme las combinaciones 2xG12L o 1xG12L + 1xG12T.

Su antiguo dueño me dijo que tendría que hacerlo en diagonal o algo así, pero no me queda claro como hacerlo.

Soy novato en el mundo "pantallas", a ver si alguien me puede iluminar o pasarme algún link donde pueda aprender a hacerlo.

Muchas gracias por adelantado! :D ;)
Archivos adjuntos ( para descargar)
Subir
Samelix
#2 por Samelix hace 3 semanas
El volumen no lo determina el número de altavoces sino el amplificador.

Si es un amplificador de transistores a mayor impedancia menor volumen, también independientemente del número de altavoces.
Subir
TOMYGP
#3 por TOMYGP hace 3 semanas
#2 Utilizo un Cabezal EVH 5150 III 15W que lo puedo poner a 4W.

Independientemente del cabezal, mi objetivo es dejar activo sólo 2 conos o igual, incluso me sobra con uno.

Gracias y salu2.
Subir
Samelix
#4 por Samelix hace 3 semanas
En amplificadores de válvulas la potencia es la misma elijas la impedancia que elijas.

Sabiendo que el poner menos conos no te va a quitar volumen, lo que hay que conocer es que impedancia tienen los altavoces para determinar si pones 1, 2 ó 4, y como se conectan (serie o paralelo), qué impedancia es la resultante.
Subir
Saruman
#5 por Saruman hace 3 semanas

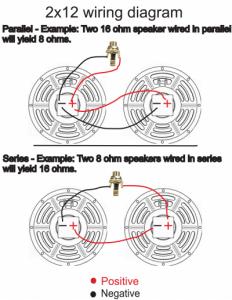

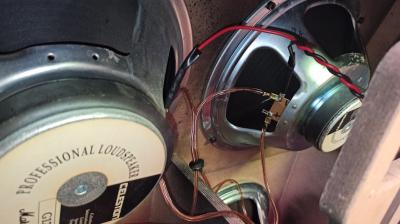

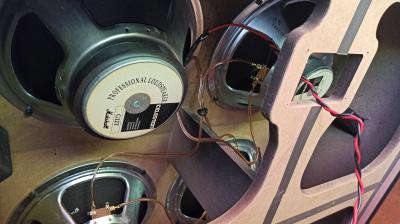

Lo primero que tienes que hacer es abrir la tapa y ver como está cableada. Si quieres hazlo y pon fotos y te vamos diciendo lo que tienes que hacer, es fácil, desconectar cables de los altavoces (si no están soldados) y reconectarlos así con los dos conos que quieras, en diagonal, los dos de abajo, los dos de la derecha, los de la izquierda o los dos de arriba:
Archivos adjuntos ( para descargar)
Subir
1
TOMYGP
#6 por TOMYGP hace 3 semanas
#5 Gracias compañero, esa es la respuesta que esperaba.

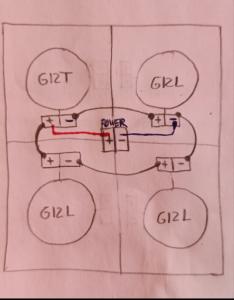

Como las fotos no se ven muy bien, hice un esquema del cableado y si no me equivoco, quitando el cable que unen los conos de abajo, se quedarían activados sólo los 2 conos de arriba.
Ya me diréis.
Mil gracias! :brindis:
Subir
1
Saruman
#7 por Saruman hace 3 semanas
Exacto, quitas los dos cables que conectan a los altavoces de abajo y ya te quedan solo los dos de arriba en serie.

Una cosa, ¿de cuantos ohmios es cada cono? Porque si son de 16 ohmios cada uno no puedes dejarlo así ya que te sumarían 24 ohmios. Si los conos son de 8 ohmios si lo puedes dejar así ya que la pantalla se te quedaría en 16 ohmios.

Mira a ver de cuanto es cada uno y seguimos avanzando ok?

P.D. Perdona por la tardanza en contestar pero no le di al seguimiento y no me avisó que habías contestado :okis:
Subir
1
Saruman
#8 por Saruman hace 3 semanas

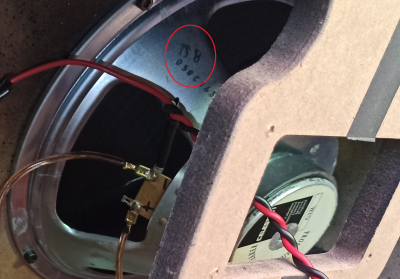

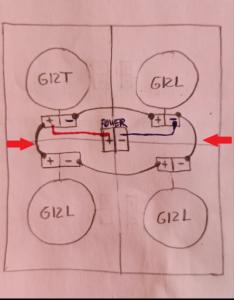

Bueno, he ampliado las fotos y parece que los conos son de 8 ohmios verdad? Pues nada, quitas los dos cables (te los indico con flechas rojas) y que unen a los conos de abajo y ya está, se te queda una pantalla 2x12 de 16 ohmios.
Archivos adjuntos ( para descargar)
Sin título.png
Subir
1
TOMYGP
#9 por TOMYGP hace 3 semanas
#8 Saruman, un millón de gracias por tu aportación.

- Efectivamente, los conos son de 8 Ohm.

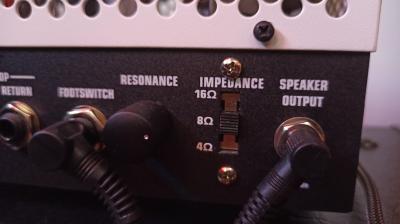

- Con la configuración que tu dices "pantalla de 2x12 de 16 Ohm" imagino que al ser los altavoces de 8 Ohm, la salida del cabezal tengo que seguir manteniéndola en 8 Ohm (foto 1).

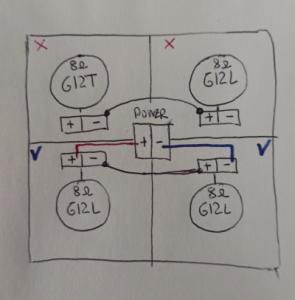

- Si quisiera utilizar los 2 conos de abajo (2xG12L), imagino que tendría que hacer la siguiente configuración (foto 2).

Gracias y salu2 :rock: :brindis:
Archivos adjuntos ( para descargar)
Subir
Saruman
#10 por Saruman hace 3 semanas
Ahora el cabezal ponlo en 16 ohmios ya que la pantalla se te queda en 16 :okis: Los ohmios del cabezal siempre igual a los de la pantalla.

Si no te quieres complicar recableando desatornillas los conos de abajo y pasas los de arriba para abajo y así no tienes que quitar cables ok? Después pones los de arriba y si los quieres poner en cruz lo mismo. O cambiando los cables a los 2 conos que quieras manteniendo ese diagrama, es fácil.
Subir
TOMYGP
#11 por TOMYGP hace 3 semanas
#10 Por el cableado no hay problema ya no tengo que recablear ni soldar, va con unas clavijas de quita y pon.

Perdona mi ignorancia compañero, pero entonces antes tenía 8x4=32 Ohm y la salida del cabezal a 8 Ohm. ¿Lo tenía mal?

En cualquier caso, el cabezal solo permite 4, 8 o 16 Ohm...no tiene a 32 Ohm... Hay algo que se me escapa... :russian_roulette:
Subir
Samelix
#12 por Samelix hace 3 semanas
Samelix escribió:
Sabiendo que el poner menos conos no te va a quitar volumen, lo que hay que conocer es que impedancia tienen los altavoces para determinar si pones 1, 2 ó 4, y como se conectan (serie o paralelo), qué impedancia es la resultante.


El modo de conexión condiciona la impedancia resultante:

En serie: R = r1 + r2 + r3...

En paralelo: R = 1 / [(1/r1) + (1/r2) + (1/r3)...]

Cuando hay 4 conos se conectan por parejas en uno de los modos y las parejas entre sí en el otro.
Subir
