Construcción telecasters thinline

Atemsartatem
#1 por Atemsartatem el 13/08/2018
Muy buenas a tod@s!!! Después de alucinar con las construcciones de algunos de vosotros en estos foros y de empaparme en vuestros hilos luthieriles..... me he animado a probar con esto de las construcciones de guitarras.

Sin tener ni la más remota idea ya que nunca antes había trabajado maderas, me he puesto manos a la obra, y como siempre me gustó correr antes que andar, me voy a "intentar" hacer 2 telecaster thinline..... Si 2!!! Ya que encontré un par de mástiles que me convencieron bastante (exacto!!! Los mástiles son comprados esta vez, ya que no tengo ni conocimientos ni herramientas necesarios para ello).

Para mi esto es un aprendizaje, así que no pretendo una construcción pro.... Aunque si que sea algo que suene y se toque decentemente.... Tampoco pretendo enseñar a nadie, solo mostraros mi humilde trabajo y si alguien se anima viéndolo, ya me doy por satisfecho!!!!!

Pues vamos a ello (ya llevo unas semanas con este proyecto, voy avanzando despacio, a la vez que aprendo):

Para la primera de ellas, y sin tener mucha idea sobre maderas, me compré un tablón de iroko y unos listones de wengue para la parte central del cuerpo.

Imagen no disponible
Archivos adjuntos ( para descargar)
Subir
Atemsartatem
#2 por Atemsartatem el 13/08/2018

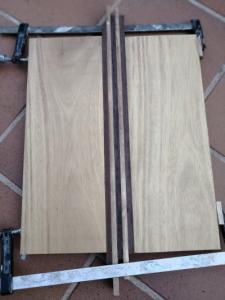

La idea era hacer una parte central alternando los listones de iroko y wengue... Algo así.... De primeras pense: "me ha quedado cojonudo!!!!" Pero al observar con más detalle, los listones de iroko eran bastante irregulares y yo en ese momento no tenía cepillo ni nada para nivelarlos, así que decidí obviarlos y dejar solo wengue en el centro
Archivos adjuntos ( para descargar)
Subir
Atemsartatem
#3 por Atemsartatem el 13/08/2018

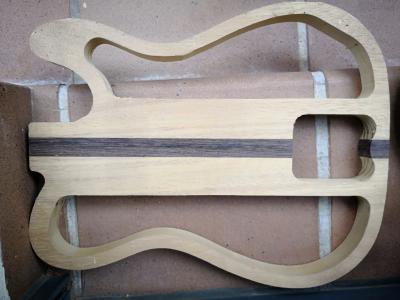

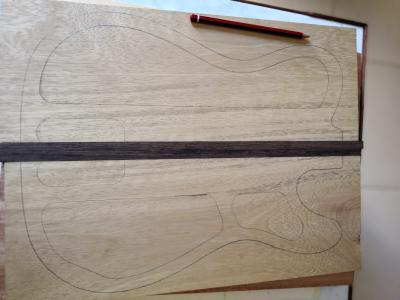

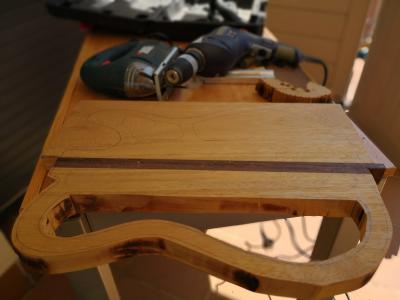

Una vez encolado, nivelé (ahora si con cepillo) y corté la forma de la telecaster con la caladora...... Como el grosor era de unos 3 cm..... Mi idea principal era agujerearlo de lado a lado y poner unas tapas delanteras y otras traseras para que en total se acerque lo más posible a 5 cm aprox de grosor total, así que con el taladro y caladora, vacié el cuerpo dejando la estructura lista para fresar
Archivos adjuntos ( para descargar)
Subir
Atemsartatem
#4 por Atemsartatem el 13/08/2018

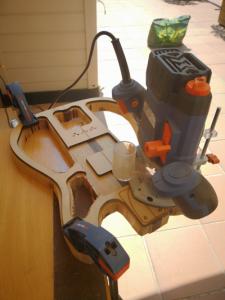

He ido haciendo paso a paso ya que comencé con una sierra de mano, una caladora, taladro y poca cosa más..... Lo último, la fresadora y las fresas con rodamientos (fui a casi todas las ferreterías de por aquí y no tenían ni una, al final Internet tiene de todo).

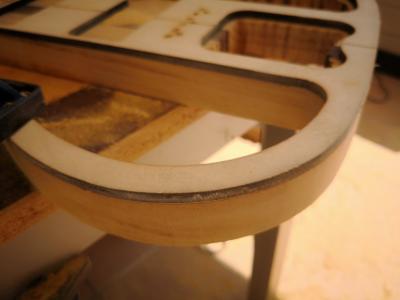

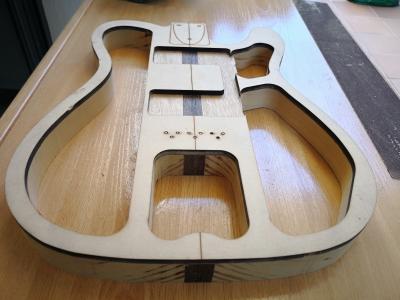

Después de hacer una prueba con una tabla vieja, para ver como me manejaba con una fresadora, aquí tengo el resultado con la estructura de mi primera thinline
Archivos adjuntos ( para descargar)
Subir
Atemsartatem
#5 por Atemsartatem el 13/08/2018

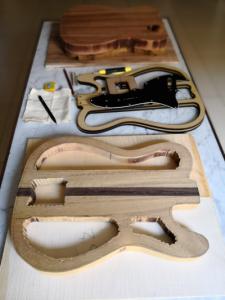

He modificado el diseño de la plantilla original ya que mi intención es hacer esta con dos f's y sin golpeador y con una única pastilla motherbucker en el puente.
Subir
kaskosu
#6 por kaskosu el 13/08/2018
Muy chulo, algún día me anímate a hacer mi propia guitarra
Subir
Atemsartatem
#7 por Atemsartatem el 15/08/2018
Gracias kaskosu!!! Yo me animé a ello viendo hilos y videos de otros compañeros del foro!
Subir
Paco
#8 por Paco el 15/08/2018
Gran trabajo! Muchas suerte compañero con el progreso.
La verdad es que está saliendo en estos últimos años cada artistazo de la luthería...
Me engancho a tu hilo.
Subir
Carlos B
#9 por Carlos B el 15/08/2018
Me apunto al hilo!! Seguro que sale algo muy guapo!!
Como apunte, si tenias pensado tener cepillo, podrias haberte esperado y poner la tira de Iroko, hubiese quedado canela!! (Eso no quita que quede cojonudamente, eh!!) Que no te pueda la impaciencia!!
Subir
Atemsartatem
#10 por Atemsartatem el 15/08/2018
Carlos B. la verdad es que si podría, pero como tan solo son 3 cm de grosor y pondré tapas de Acacia delante y detrás a modo sándwich, apenas se hubiera visto solo por la parte lateral.... Además debido mi poca práctica en carpintería, no tengo claro que las hubiera podido dejar ambas exactamente a la misma medida. Pero cuando haga otra así, probaré a hacerla de esta manera.

Gracias Paco!!! Yo artistazo no, pero me conformo que salga la mitad de bien de la idea que tengo para ella, jeje
Subir
Atemsartatem
#11 por Atemsartatem el 15/08/2018
Pongo foto de las tablas que voy a usar para hacer las tapas delanteras y traseras. Pero como están algo combadas, voy a necesitar unos días para dejarlas lo más planas posible!!
Subir
rafalynch
#12 por rafalynch el 15/08/2018
Buena pinta tiene..

Te sigo..
Subir
