Construcción de una Tele estilo Tom Anderson

Baneado

Espero que os guste este hilo sobre la construcción de esta Telecaster tipo Tom Anderson. Para empezar os diré materiales que he usado.

El cuerpo

Para el cuerpo aliso americano rojo encolado en dos piezas. De esto no tengo fotos del proceso, pero como sabéis más de uno... no tiene mucha historia.

El peso total de este cuerpo es de 1.790g. Le hice el contorno tipo strato y perfilada con un radio más grande que el de una tele normal.

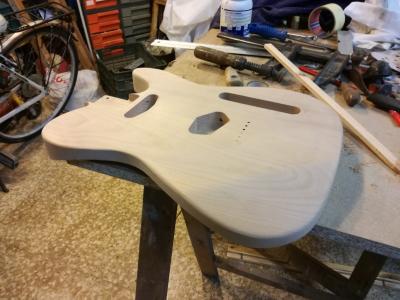

El cuerpo construido quedo así:

index.php?controller=forum&action=view_attachment&attachment_id=113351

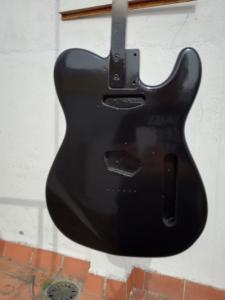

Ahora vemos cómo quedo lacado en nitro black.

index.php?controller=forum&action=view_attachment&attachment_id=113352

index.php?controller=forum&action=view_attachment&attachment_id=113353

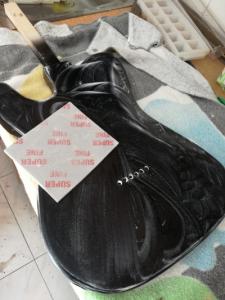

Aquí dando lija para volver a lacar...

index.php?controller=forum&action=view_attachment&attachment_id=113354

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-13%

Harley Benton DNAfx GiT

129 €

Ver oferta
-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Fender Stratocaster American Standard ‘07

1.300 €

Ver
Boss DS-1 (keeley mod)

90 €

Ver
Sire Larry Carlton H7

400 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Baneado

Tras varios dias de laca y lija , mañana toca pulir y abrillantar el cuerpo. Ahora el mástil.

El mástil

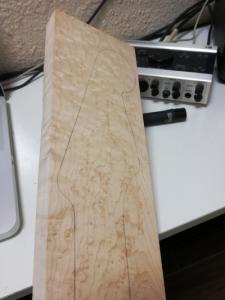

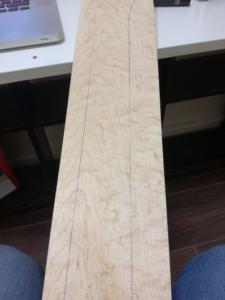

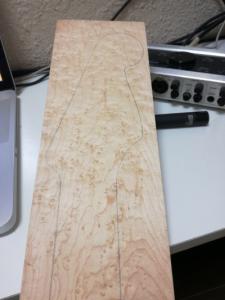

Para el mástil usé arce ojo de pájaro americano, con diapasón en palosanto brasileño
mas conocido como rosewood brazilian o científicamente dalbergia nigra.
Una pasta que costó este diapasón, pero... merece mucho la pena gastarse algo más.

index.php?controller=forum&action=view_attachment&attachment_id=113355

index.php?controller=forum&action=view_attachment&attachment_id=113356

[img]https://www.guitarristas.info/index.php? controller=forum&action=view_attachment&attachment_id=113357[/img]

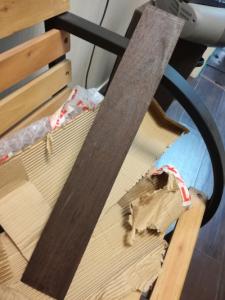

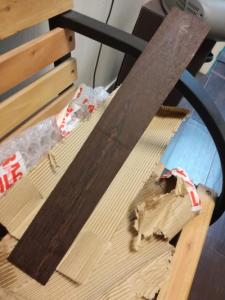

Y del diapason... una pasada..¡¡rosewood brazilian con mas de un siglo!! ¡¡Ahí es na!!

index.php?controller=forum&action=view_attachment&attachment_id=113358

index.php?controller=forum&action=view_attachment&attachment_id=113360

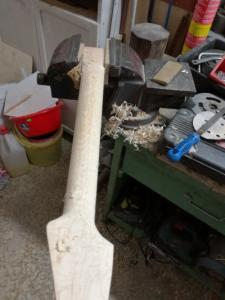

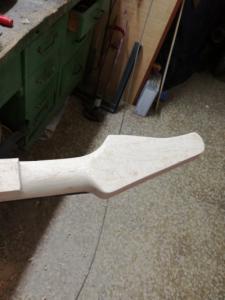

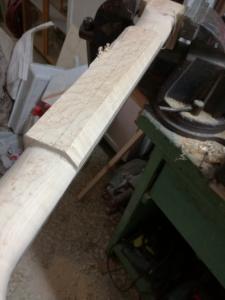

Vamos ahora a trabajar con el arce.. aquí unas fotos dandole forma en C, voy a hacerlo mas bien "gordito". Dejaré 22mm en el traste dos y 25mm en el traste doce.

index.php?controller=forum&action=view_attachment&attachment_id=113365

index.php?controller=forum&action=view_attachment&attachment_id=113366

index.php?controller=forum&action=view_attachment&attachment_id=113367

Archivos adjuntos ( para descargar)

Baneado

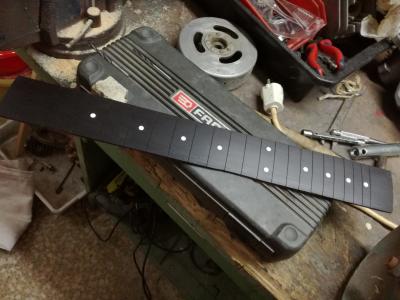

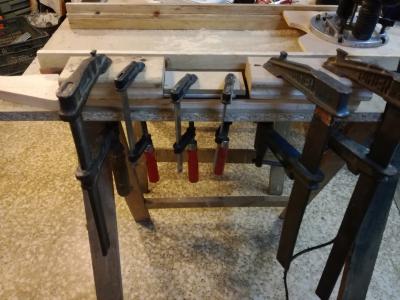

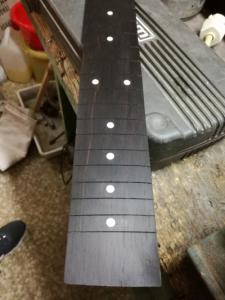

Alma y trastes

Para el mástil usé un alma de de doble acción con ajuste en el talón tipo Allen de Stewmac.
Los trastes son jumbo y el radio del diapasón es 10"

index.php?controller=forum&action=view_attachment&attachment_id=113361

index.php?controller=forum&action=view_attachment&attachment_id=113362

index.php?controller=forum&action=view_attachment&attachment_id=113363

Archivos adjuntos ( para descargar)

Baneado

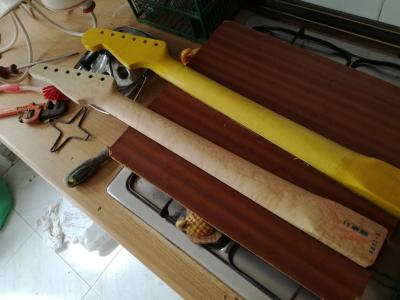

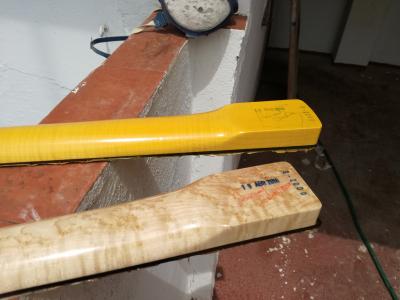

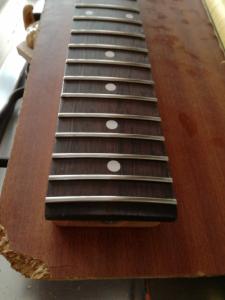

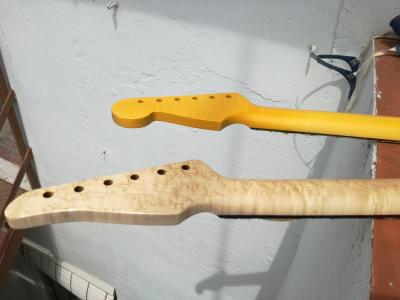

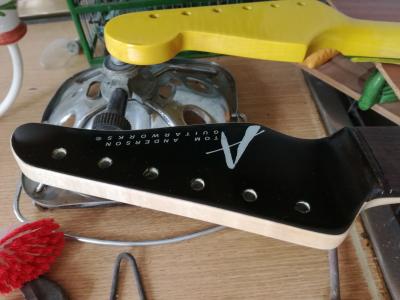

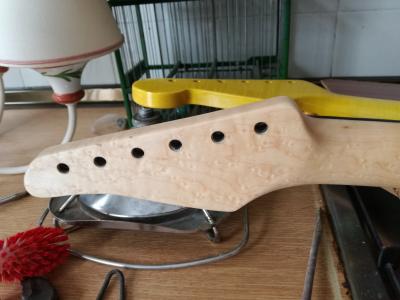

¡¡¡Y este es el resultado!!!

index.php?controller=forum&action=view_attachment&attachment_id=113370

index.php?controller=forum&action=view_attachment&attachment_id=113371

index.php?controller=forum&action=view_attachment&attachment_id=113372

index.php?controller=forum&action=view_attachment&attachment_id=113373

index.php?controller=forum&action=view_attachment&attachment_id=113374

index.php?controller=forum&action=view_attachment&attachment_id=113375

Archivos adjuntos ( para descargar)

Baneado

Mañana ire colgando mas fotos..

Baneado

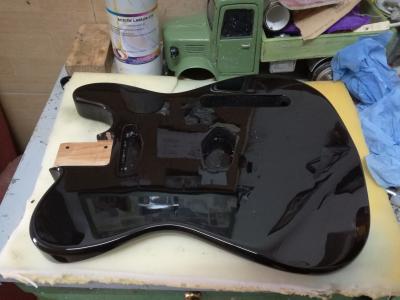

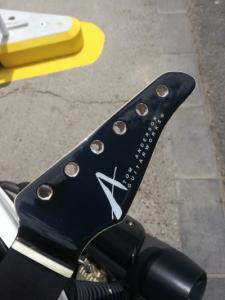

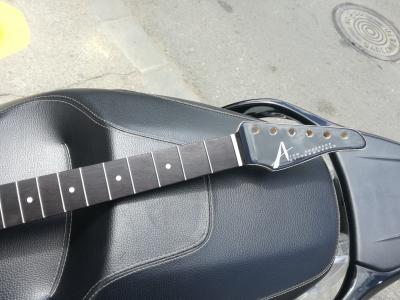

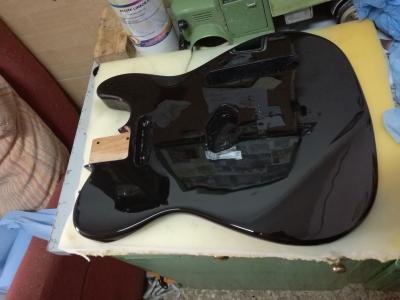

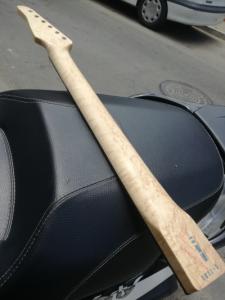

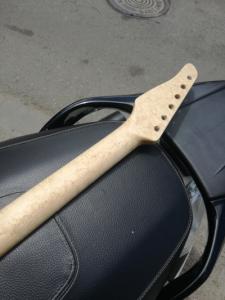

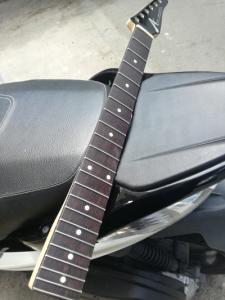

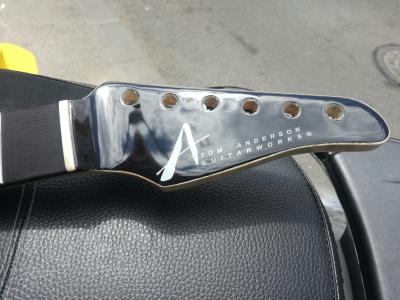

¡¡¡Bueno , pues ya tengo el cuerpo y mástil pulido y abrillantado!!! Ahora a dejar que enfríe unas horas y mañana empezaré
con el montaje de hardware, que por cierto es todo de Gotoh cromado y golpeador tortoise gold.

Pastillas hechas a mano, ya os diré que tal van... potes CTS... selector 3p y orange drop.

index.php?controller=forum&action=view_attachment&attachment_id=113385

index.php?controller=forum&action=view_attachment&attachment_id=113386

index.php?controller=forum&action=view_attachment&attachment_id=113388

index.php?controller=forum&action=view_attachment&attachment_id=113389

index.php?controller=forum&action=view_attachment&attachment_id=113392

index.php?controller=forum&action=view_attachment&attachment_id=113391

index.php?controller=forum&action=view_attachment&attachment_id=113390

Archivos adjuntos ( para descargar)

Siempre me impresiona el talento que algunos tenéis para hacer estas cosas, está chuliisma!!!!!

La pala ha quedado cojonuda..!! como has hecho para que la pintura no llegue al borde y parezca que tiene un bending natural??
Me ha gustado mucho como queda.. :okis:

Baneado

"Andro" escribió:

La pala ha quedado cojonuda..!! como has hecho para que la pintura no llegue al borde y parezca que tiene un bending natural??
Me ha gustado mucho como queda..

Gracias a todos!! primero se tapa bien todo el borde con cinta carrocero y una vez que tiras la nitro en negro dejas que pasen 24h y con una cuchilla tipo cúter le vas raspando el contornos con la inclinación de 45 grados aprox. y luego ya a volver a lacar con nitro trans.
saludos!

Me uno... Aunque ya está prácticamente terminada!

Pues se te queda chula, pero mas alla de la forma de la pala ¿por qué es tipo Tom Anderson? Nunca he visto una acabada en nitro, siempre han tenido rebaje en el talon tanto cuando iban con neck plate como ahora que las hace con sujeccion con 2 tornillos. Y tampoco he visto nunca una con birdseye maple en el mastil. Todas quartersawn maple. La madera enferma es mas inestable.

Baneado

kodro2 escribió:

Pues se te queda chula, pero mas alla de la forma de la pala ¿por qué es tipo Tom Anderson? Nunca he visto una acabada en nitro, siempre han tenido rebaje en el talon tanto cuando iban con neck plate como ahora que las hace con sujeccion con 2 tornillos. Y tampoco he visto nunca una con birdseye maple en el mastil. Todas quartersawn maple. La madera enferma es mas inestable.

gracias a todos!! respecto a tu comentario Kodro2 , eso que dices del rebaje en el talón , no se lo hice por que simplemente es una tipo "tom" no una copia ni replica, digamos que la hice con algunas variaciones. Tambien es cierto que no llevan nitrocelulosa las TA , esta si, integra en nitro. No todas las TA llevan maple quartersawn, puedes ver por internet que las hay y muchas con maple flame, maple birdseye..etc. Si la madera enferma es inestable.. cosa que no comparto.. ¿por que su elevado precio.. ? Un mástil inestable lo será siempre y cuando no este bien fabricando o el arce sea muy muy malo.

Muchas gracias por tu comentario y gracias por gustarte! Este fin de semana empezare con el montaje.. saludos!!
