Construccion de Dos Suhr Custom Modern 4.0

ferchomoraband
por el 21/04/2022
Episodio 1.0: "Presentacion de maderas"

Buenas buenas compañer@s!! aqui estamos de vuelta con mas gas, la verdad estoy a tope y con mucha motivacion y digamos un poco mas de tiempo y disposicion asi que estoy en modo bestia, aprovechando todas las horas que pueda acercarme al taller.

No habia ni puesto las maderas que iba a usar porque me estaban preparando mis grandes amigos de Madinter (mando un saludo desde aqui que ni siquiera se si ellos leen este foro xD) , me estaban preparando el cuerpito de caoba americana.

La verdad que en mis ultimos post los estoy haciendo mas "como venga" porque como estoy tan "multitasking" , no estoy estructurándolo tanto pero bueno mi idea es documentar lo mas que pueda estas dos guitarras que por cierto probablemente saque a la venta.

Vamos alla con el gas...

Cuerpos:

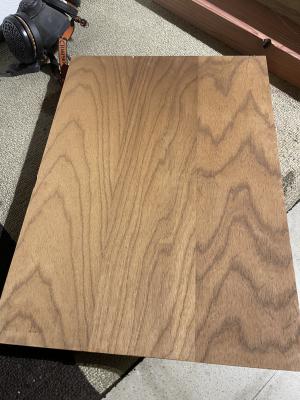

Primero El cuerpo de Swamp Ash Torrefactado 3 piezas, creo recordar que ese cuerpo pesaba como 3 kilos... una pasada de liviano

index.php?controller=forum&action=view_attachment&attachment_id=170642

Luego el cuerpo de Caoba Americana 2 Piezas. Me parece que esta es brasileña

index.php?controller=forum&action=view_attachment&attachment_id=170643

Tapas Drop top

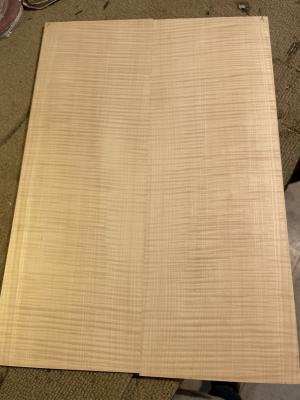

1era Tapa Arce Flameado (la que va con el cuerpo de Swamp Ash)

index.php?controller=forum&action=view_attachment&attachment_id=170644

2da Tapa Arce Flameado (la que va con el cuerpo de Caoba)

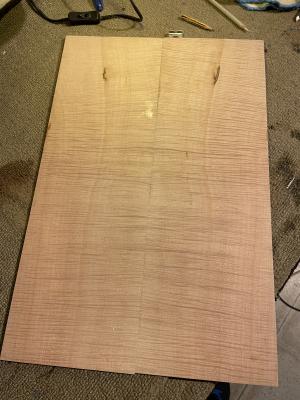

index.php?controller=forum&action=view_attachment&attachment_id=170645

Mastiles y Diapasones:

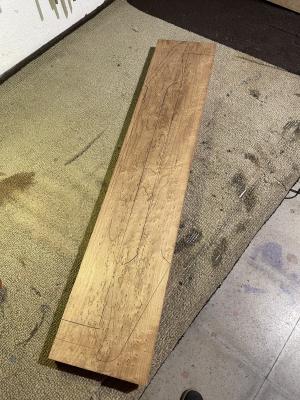

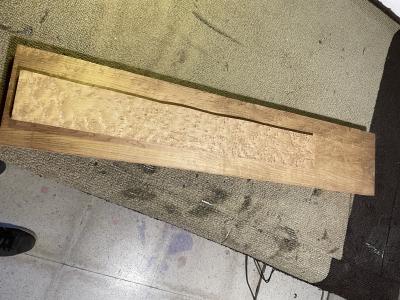

Mastil de Arce Ojo Pajaro Tostado Caramelo y Diapason Arce Ojo Pajaro Tostado Caramelo

index.php?controller=forum&action=view_attachment&attachment_id=170646

index.php?controller=forum&action=view_attachment&attachment_id=170648

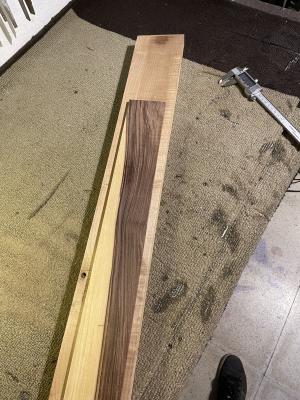

Mastil de Arce Quartersawn Caramelo y Diapason Pau Ferro Exotico.

index.php?controller=forum&action=view_attachment&attachment_id=170647

index.php?controller=forum&action=view_attachment&attachment_id=170649

Si al final me he decidido por este, he optado por la opcion mas clasica, como comentaba el compañero Mane. Le tengo muchisimas ganas al cocobolo pero no se , igual y alquien si le interesa comprar esta guitarra prefiere algo mas convencional.

De momento dejo este capitulo hasta aqui! enseguida voy a subir otro con el comienzo de los trabajos.

Un saludo a tod@s!
Archivos adjuntos ( para descargar)
Subir
3
OFERTAS Ver todas
  • -59%
    Hughes & Kettner Spirit AmpMan Classic
    145 €
    Ver oferta
  • -17%
    tc electronic JUNE-60 Chorus V2
    49 €
    Ver oferta
  • -20%
    tc electronic Hall of Fame 2
    111 €
    Ver oferta
ferchomoraband
por el 21/04/2022
Episodio 1.1: "Primer Diapason, Tapas y Rebaje Antebrazo"

Diapason

Seguimos con el lutheo, sin enrollarme mucho... Como casi siempre hago, primero me puse con el diapason de arce ojo pajaro, como no tenia claro el otro pues hice ese primero, luego corte las tapas, hice el rebaje en el cuerpo del antebrazo y los pines de localizacion y bueno el proximo dia hare el otro diapason.

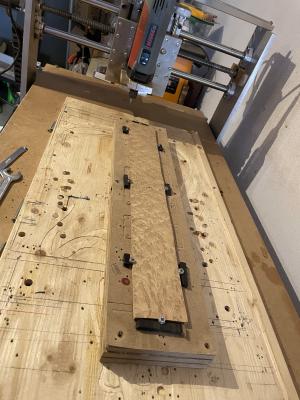

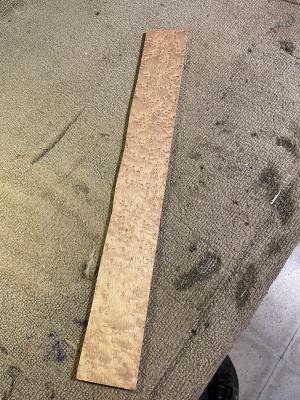

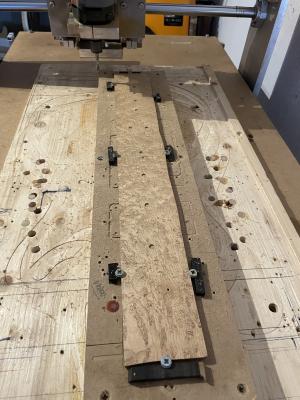

Aqui tenemos las primeras operaciones en la CNC del diapa ojo de pajaro , CORTA CNC CORTAAAA! ARRANCA VIRUTA! Centramos primero el diapa y lo colocamos...

index.php?controller=forum&action=view_attachment&attachment_id=170650

index.php?controller=forum&action=view_attachment&attachment_id=170651

Luego hacemos los pines de localizacion y los inlays, que en este caso son los clasicos puntos de 6mm

index.php?controller=forum&action=view_attachment&attachment_id=170652

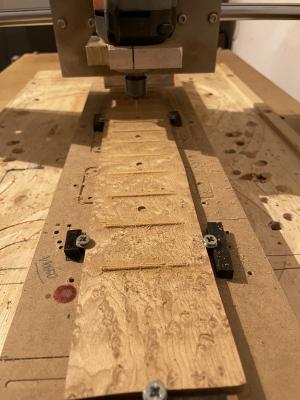

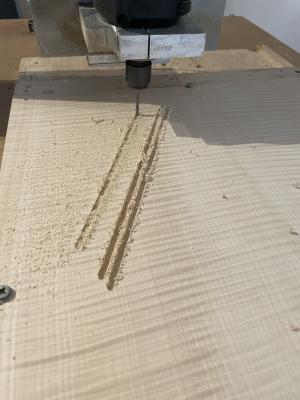

Hacemos el ranurado del diapason, esta operacion en mi maquina y a las velocidades que trabajo me tarda 1 hora y 30 minutos.

index.php?controller=forum&action=view_attachment&attachment_id=170653

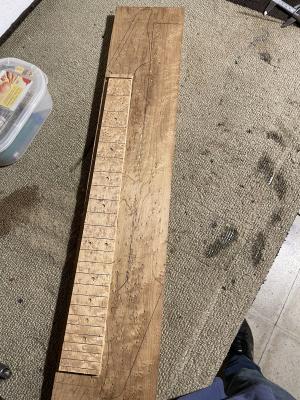

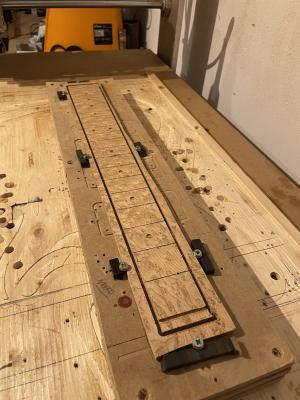

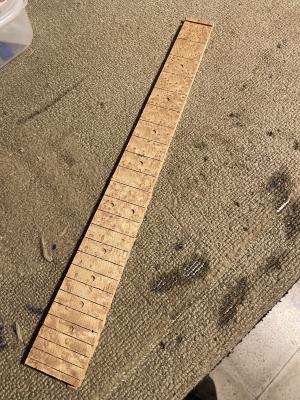

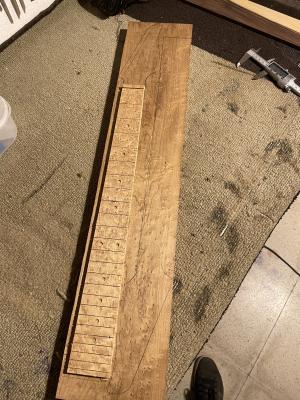

Luego hacemos el ranurado de la cejuela y finalmente el corte del diapason. Lo presentamos con el bloque del mastil a ver que tal queda... ta chulo no?

index.php?controller=forum&action=view_attachment&attachment_id=170654

index.php?controller=forum&action=view_attachment&attachment_id=170655

index.php?controller=forum&action=view_attachment&attachment_id=170656

index.php?controller=forum&action=view_attachment&attachment_id=170657

Corte Tapas

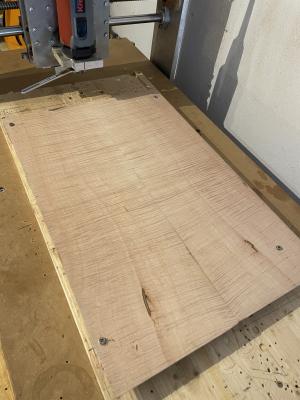

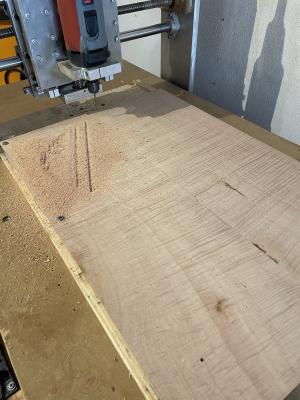

Una vez estan bien preparaditas las tapas, bien planitas y lijadas, la centramos y lo primero es hacerle unos pines de localizacion, luego le hago unos ranurados en la parte que nos e ve de la tapa para que doble con mas facilidad. La tapa es de aproximadamente 5,5mm de grosor, las ranuras son de 2,5mm de profundidad, no queremos que nos pase esto de lijar y que se nos vaya la mano muy bestia y traspasemos ese ranurado...

index.php?controller=forum&action=view_attachment&attachment_id=170660

index.php?controller=forum&action=view_attachment&attachment_id=170661

index.php?controller=forum&action=view_attachment&attachment_id=170658

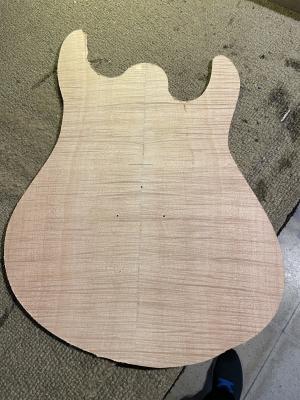

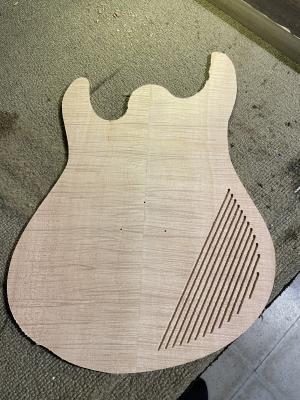

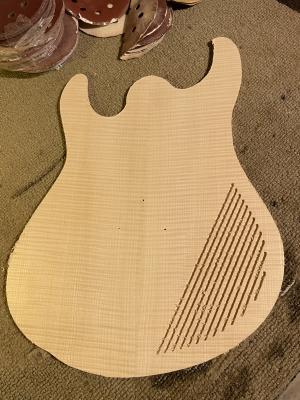

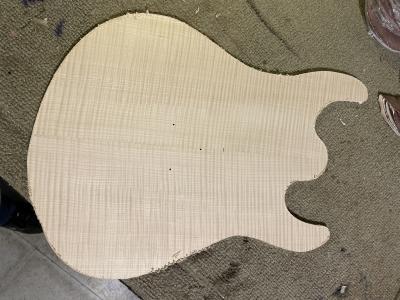

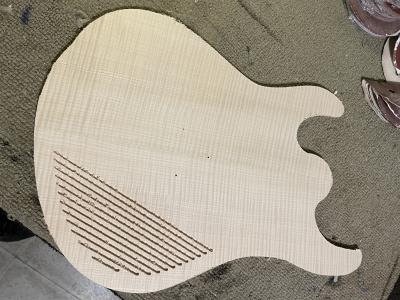

La verdad que aqui no hice demasiadas fotos, lo siento, ya la tapa cortada se puede ver tanto el ranurado trasero como los pines frontales

index.php?controller=forum&action=view_attachment&attachment_id=170662

index.php?controller=forum&action=view_attachment&attachment_id=170663

index.php?controller=forum&action=view_attachment&attachment_id=170664

index.php?controller=forum&action=view_attachment&attachment_id=170665

index.php?controller=forum&action=view_attachment&attachment_id=170666

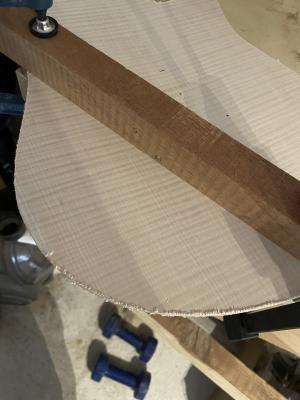

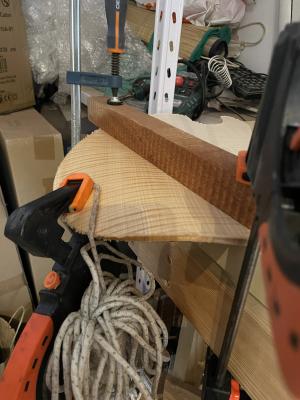

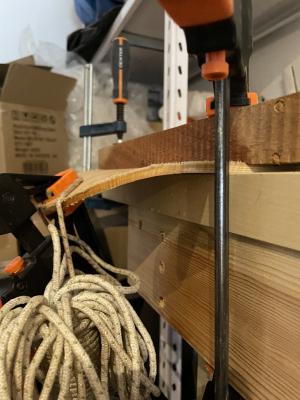

Una vez tenemos esas tapitas cortadas, procedo de una vez a doblar la parte del antebrazo. Mi tecnica es: cojo un trozo de madera y sujeto la tapa en la linea del ultimo ranurado. Luego pongo un sargento en la punta del rebaje del antebrazo y con una cuerda tiro pa abajo y la mojo con agua... voy poco a poco bajandola y digamos doblandola lo que necesite.

index.php?controller=forum&action=view_attachment&attachment_id=170667

index.php?controller=forum&action=view_attachment&attachment_id=170668

index.php?controller=forum&action=view_attachment&attachment_id=170669

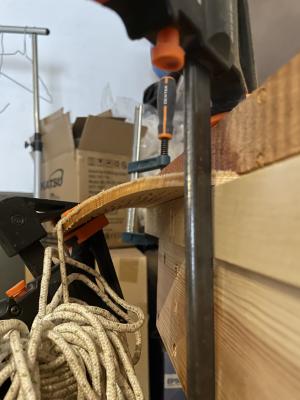

Aqui veis que la he bajado mas.

index.php?controller=forum&action=view_attachment&attachment_id=170670

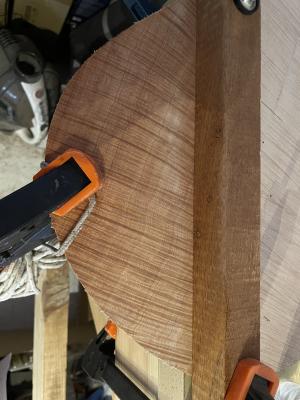

La otra tapa doblandose.

index.php?controller=forum&action=view_attachment&attachment_id=170671

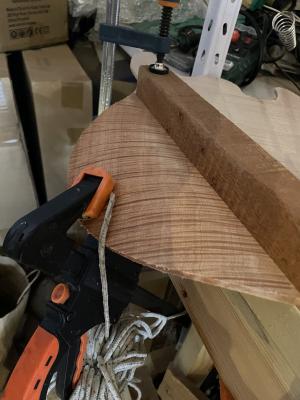

index.php?controller=forum&action=view_attachment&attachment_id=170672

Fresado del Rebaje del Antebrazo en los cuerpos.

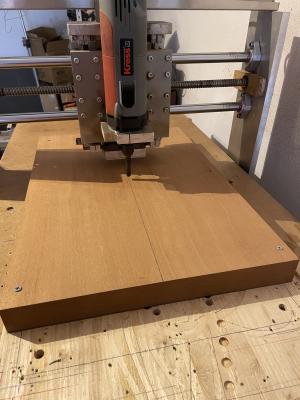

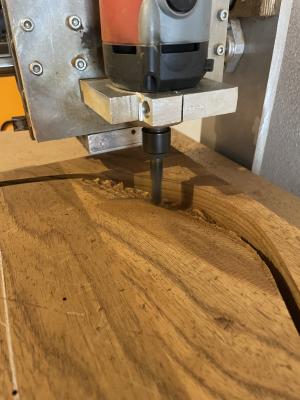

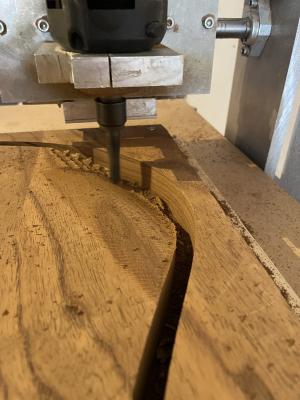

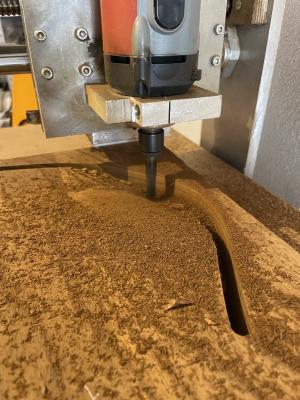

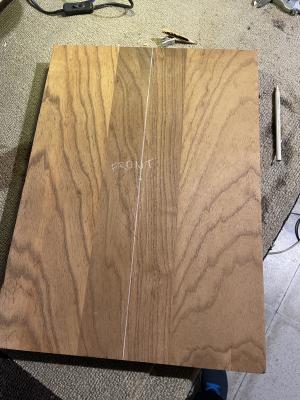

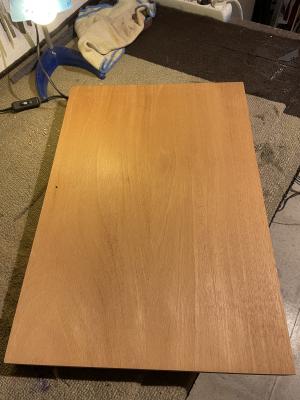

Lo primero claro esta es marcar el centro de la pieza, ponerlo en la CNC y darle caña!!

index.php?controller=forum&action=view_attachment&attachment_id=170673

index.php?controller=forum&action=view_attachment&attachment_id=170677

index.php?controller=forum&action=view_attachment&attachment_id=170678

index.php?controller=forum&action=view_attachment&attachment_id=170674

index.php?controller=forum&action=view_attachment&attachment_id=170675

index.php?controller=forum&action=view_attachment&attachment_id=170676

index.php?controller=forum&action=view_attachment&attachment_id=170679

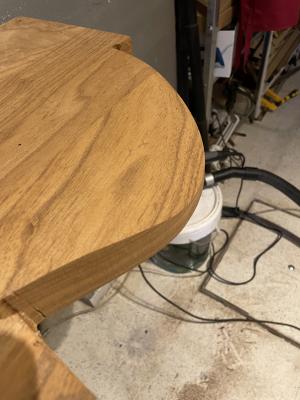

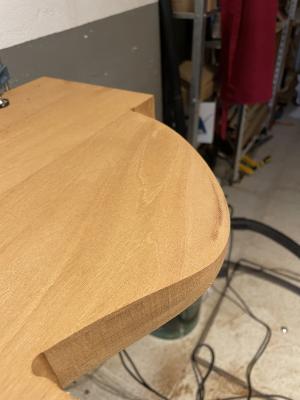

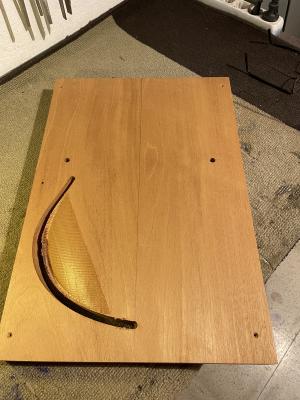

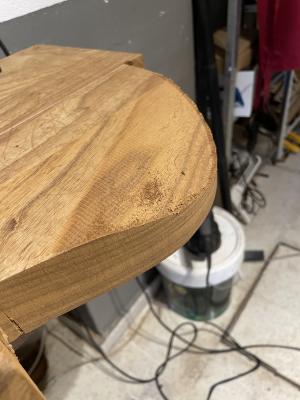

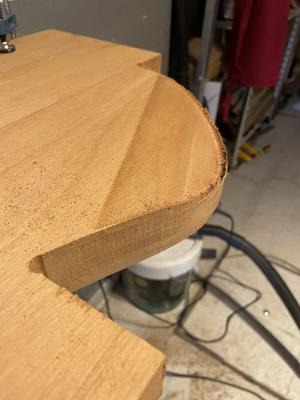

Una vez tenemos el fresado listo, corto ese sobrante que me estorba y con una escofina y la lija quito las rebabas y las marcas de la fresa

index.php?controller=forum&action=view_attachment&attachment_id=170680

index.php?controller=forum&action=view_attachment&attachment_id=170681

index.php?controller=forum&action=view_attachment&attachment_id=170682

index.php?controller=forum&action=view_attachment&attachment_id=170683

Por ahora lo dejamos ahi! madre mia que de fotos!! jajajajaja ueno no os podeis quejar.... para el proximo capitulo ya encolamos los cuerpos a las tapas y a darle caña para cortar esos cuerpos no? ya queremos ver esos cuerpos suhr!

Saludos!!
Archivos adjuntos ( para descargar)
Subir
9
Vicent
por el 22/04/2022
Pillo sitio para ver al master.

Quien tuviera una CNC y experiencia para saber usarla... Pensé que doblar las tapas de Arce era algo más complejo. Pregunto, cuanto tiempo esperas o como secas después la tapa antes de pegarla?

Un saludo
Subir
joseabril
por el 22/04/2022
Que pintaza ,por aqui me quedo tmb
Subir
ferchomoraband
por el 23/04/2022
Vicent escribió:
Pillo sitio para ver al master.
Quien tuviera una CNC y experiencia para saber usarla... Pensé que doblar las tapas de Arce era algo más complejo. Pregunto, cuanto tiempo esperas o como secas después la tapa antes de pegarla?
Un saludo


Jajajajajaja bueno siempre lo digo que la CNC es una ayuda, pero es como cualquier herramienta, no haces nada con un formon desafilado, o un cepillo desafilado, hay que controlar muchos factores en una CNC y a la hora de diseñar la guitarra y a la hora de "programar" los cortes en la CNC hay que tener bastantes variables que pueden ser totalmente diferentes de una maquina a otra, o de diferentes maderas.

El tema de la tapa pues depende eh... si de un dia para otro estoy en el taller para pegarla lo hago, sino pues espero a cuando pueda volver a ir... en el caso de la Suhr 1, ha sido de un dia para otro, yo lo que he leido de los expertos, es que cuando una madera esta seca , cuando ya ha alcanzado yo que se,6 - 8 % de humedad, el que tu la humedezcas con agua o con lo que sea, no lleva a la tapa a 20% de humedad.

Luego tambien es algo que no es que me haya inventao, viendo videos de factoria de suhr por ejemplo, ellos la "predoblan" y luego a la hora de encolar la tapa , la mojan y le dan con la plancha para doblarla.

La movida de la suhr es que el rebaje del antebrazo es demasiado pronunciado, no es como puede ser una strato fender que es mas "suave".

Saludos!
Subir
Vicent
por el 25/04/2022
#17

Yo pensaba que con una CNC te descargabas unos planos de una PRS (a poder ser, mejor por Utorrent), se imprimen y listo.















Jajaja es broma. Sé que además tu profesión tiene algo que ver con CNC (Creo recordar que lo comentaste). Cuando digo de tener una es para agilizar el tema de carpintería. Es lo que más me gusta de hacer una guitarra pero tengo poquísimo tiempo y por ejemplo, me tiré ayer todo el Domingo exclusivamente para ranurar 24 trastes y fresar el contorno de un diapasón de Ébano.

Respecto a la tapa, probaré en un futuro cuando decida hacerme una guitarra headless tipo Strandber.


Lo dicho, sitio para coger idea y disfrutar.


Un saludo
Subir
jwlenn
por el 26/04/2022
Espectacular como siempre. Pillo sitio!
Subir
ferchomoraband
por el 03/05/2022
Episodio 1.2: "Encolado Tapa, Corte Mastiles 2x1, Corte de Cuerpos"

Buenas buenas familia!! Aqui estamos de nuevo dando la brasa y trayendo y compartiendo proyectos. La verdad espero que les esté gustando, no se si fue la vez anterior que estabamos en plena pandemia y pues la gente tenia mas tiempo libre y miraba mas el foro y comentaba, pero ahora los hilos de construccion estan siendo un poco sosainas... en fin...

Tenemos sopresita hoy!! porque no se si recordais que la guitarra que va a llevar el cuerpo de caoba habiamos elegido un mastil de arce tostado (normal) con diapason de pau ferro... Pues ya vereis que logramos aprovechar el bloque de arce tostado ojo de pajaro y sacamos dos mastiles, tenia el diapason de un intento fallido de mastil ojo de pajaro tostado y pues genial porque hemos aprovechado la pieza al maximo, como debe ser.

Vamos primero con el encolado de la tapa.

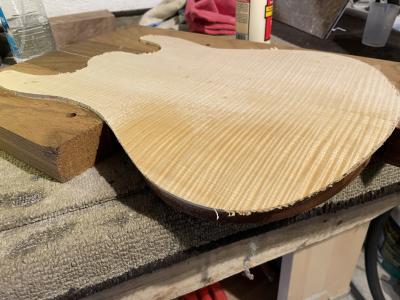

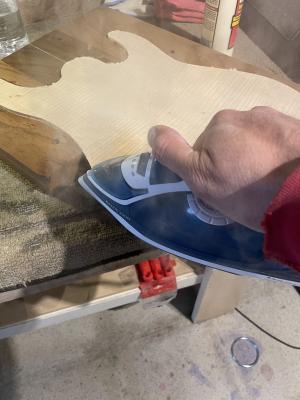

La mojamos un poco y le damos con la plancha caliente. Esto es opcional porque como ya hemos hecho un pre doblado pues ya hemos llevado casi a su sitio la tapa, pero como este tipo de guitarras llevan el rebaje del antebrazo muy exagerado y pronunciado, para no jugarmela a que se pueda partir la tapa en el doblado, mejor usamos esta tecnica (que yo la he visto en videos en la propia factoria de suhr).

index.php?controller=forum&action=view_attachment&attachment_id=171021

index.php?controller=forum&action=view_attachment&attachment_id=171022

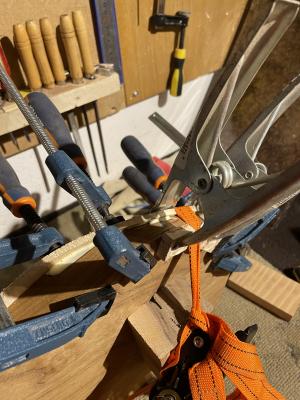

Y nos liamos a encolar, sargentos sargentos, pinza y yo utilizo las correas estas para atar cosas al coche, no se como se llaman, pero vamos que la compre en el chino, es para hacer presion en la zona del rebaje, como es tan pronunciado los sargentos se resbalan y no hacen presion... esta es la solucion que yo he adoptado.

index.php?controller=forum&action=view_attachment&attachment_id=171023

Mastiles: 2x1

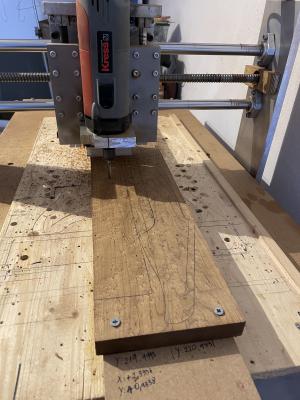

Aqui centramos el bloque y lo fijamos para comenzar los fresados

index.php?controller=forum&action=view_attachment&attachment_id=171024

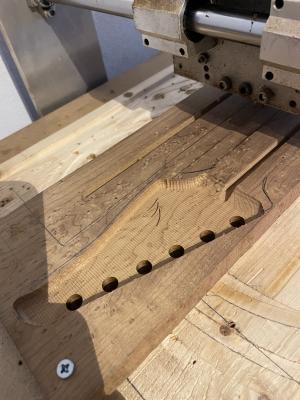

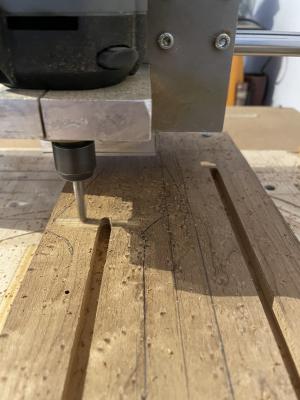

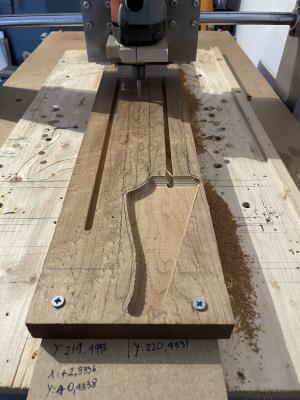

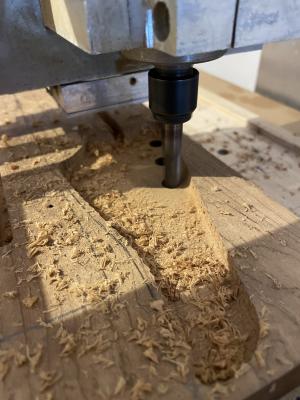

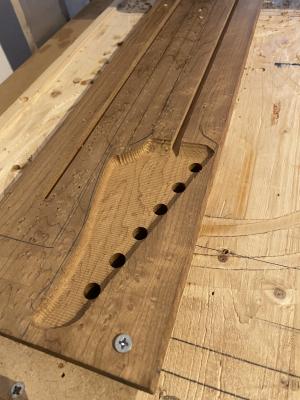

Vamos con la superficie de la pala y los taladros de los afinadores

index.php?controller=forum&action=view_attachment&attachment_id=171025

index.php?controller=forum&action=view_attachment&attachment_id=171027

index.php?controller=forum&action=view_attachment&attachment_id=171028

index.php?controller=forum&action=view_attachment&attachment_id=171029

index.php?controller=forum&action=view_attachment&attachment_id=171030

Aqui tenemos las palas con sus respectivos logos.

index.php?controller=forum&action=view_attachment&attachment_id=171031

index.php?controller=forum&action=view_attachment&attachment_id=171032

Comienza la hora de la verdad, corte del 1er mastil

index.php?controller=forum&action=view_attachment&attachment_id=171033

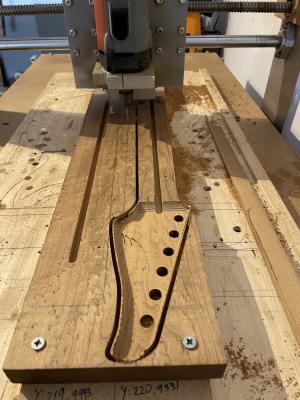

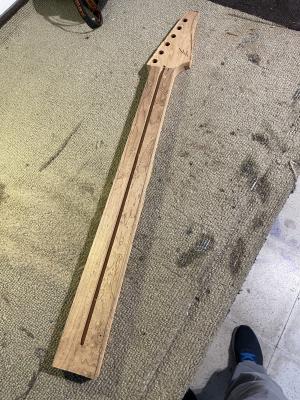

y EXITO ROTUNDO... Aqui esta uno de los mastiles ya cortado

index.php?controller=forum&action=view_attachment&attachment_id=171034

index.php?controller=forum&action=view_attachment&attachment_id=171035

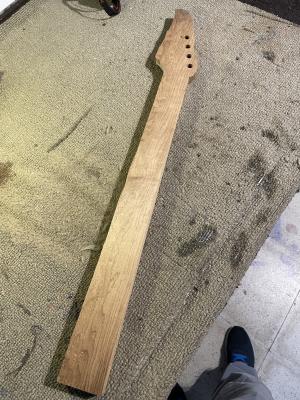

index.php?controller=forum&action=view_attachment&attachment_id=171037

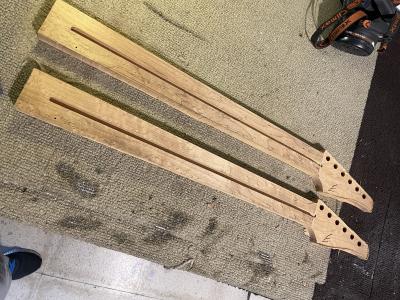

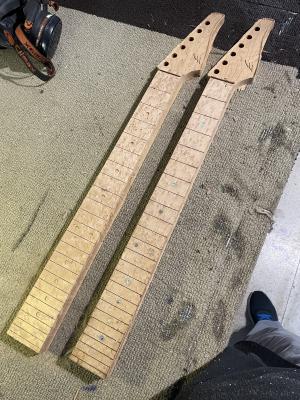

Aqui los dos mastilacos, que guaperrimos. Presentados con sus dos diapas a juego...

index.php?controller=forum&action=view_attachment&attachment_id=171036

Corte de Cuerpos

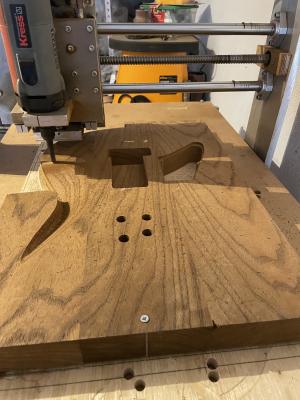

Aqui vamos primero con el cuerpo de Swamp Ash Torrefactado, como veis no he hecho fotos detalladas, los dias que voy, pues voy a toda pastilla y pues cuando me acuerdo de hacer las fotos... pues a tope xD

index.php?controller=forum&action=view_attachment&attachment_id=171038

index.php?controller=forum&action=view_attachment&attachment_id=171040

index.php?controller=forum&action=view_attachment&attachment_id=171041

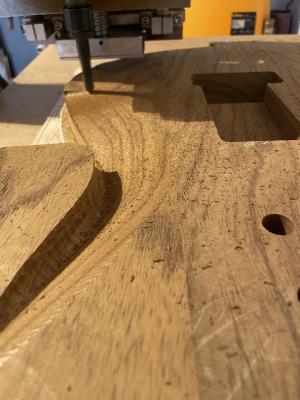

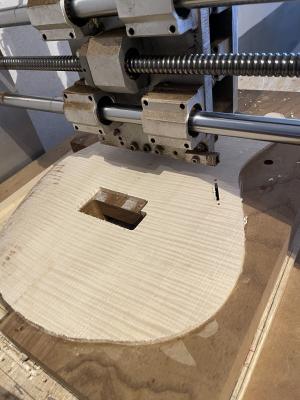

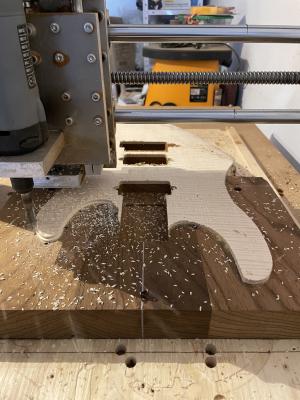

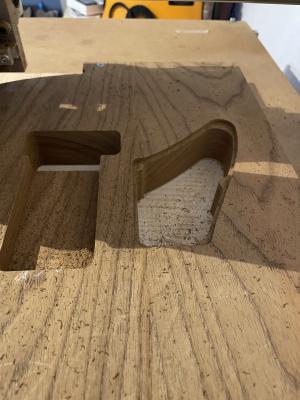

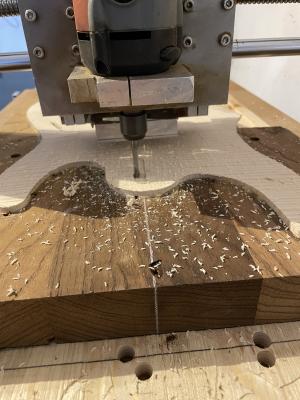

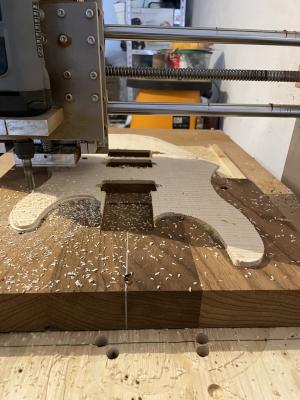

Ya despues de hacer todos los fresados traseros vamos con parte delantera

index.php?controller=forum&action=view_attachment&attachment_id=171042

index.php?controller=forum&action=view_attachment&attachment_id=171043

index.php?controller=forum&action=view_attachment&attachment_id=171044

index.php?controller=forum&action=view_attachment&attachment_id=171045

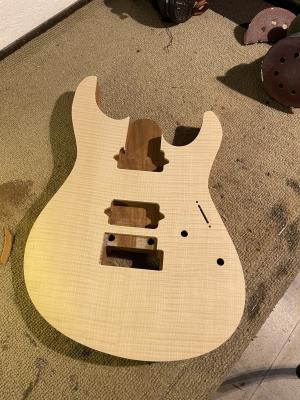

TACHAAAAAAAAAN primer cuerpo listo!

index.php?controller=forum&action=view_attachment&attachment_id=171046

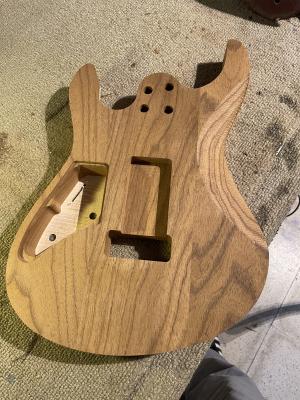

index.php?controller=forum&action=view_attachment&attachment_id=171047

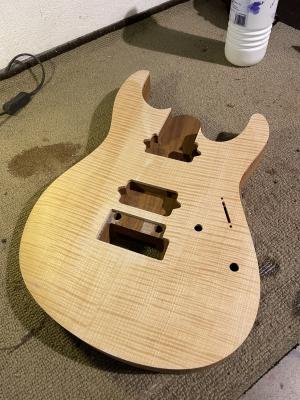

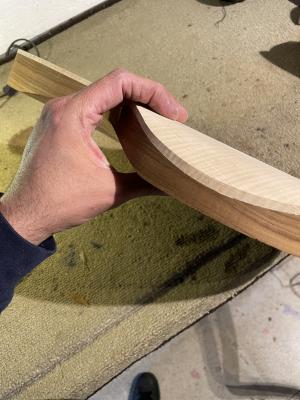

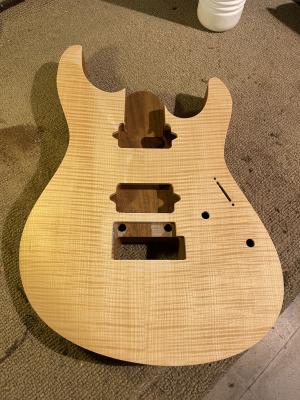

Aqui teneis una foto mas detallada de la tapa , vemos que ha quedado bastante guay...

index.php?controller=forum&action=view_attachment&attachment_id=171048

Aqui como siempre el clasico "mojaito"

index.php?controller=forum&action=view_attachment&attachment_id=171049

index.php?controller=forum&action=view_attachment&attachment_id=171050

CUERPO DE CAOBA

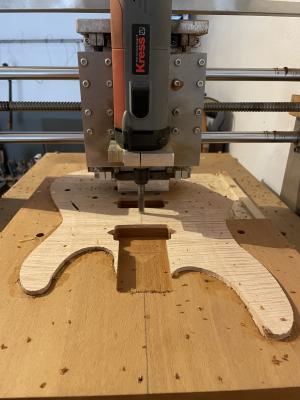

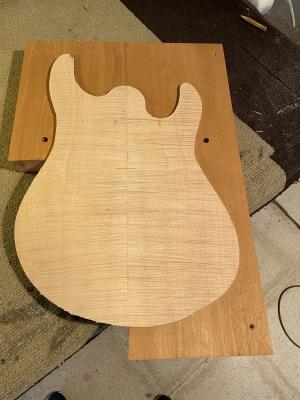

Aqui menos fotos todavia! pero bueno... es repetir el proceso basicamente

index.php?controller=forum&action=view_attachment&attachment_id=171051

index.php?controller=forum&action=view_attachment&attachment_id=171052

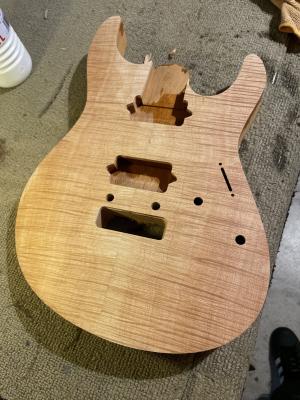

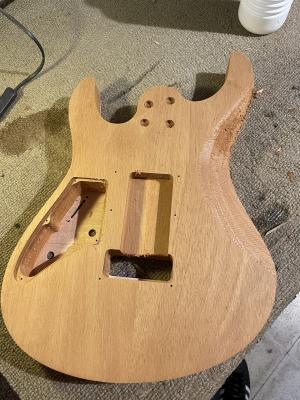

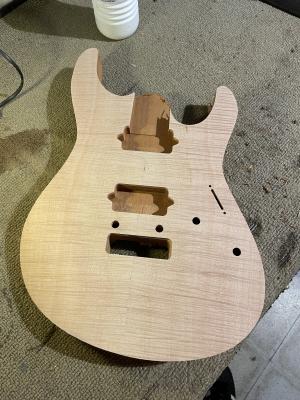

TACHAAAAAAAAAN segundo cuerpo listo!

index.php?controller=forum&action=view_attachment&attachment_id=171053

index.php?controller=forum&action=view_attachment&attachment_id=171054

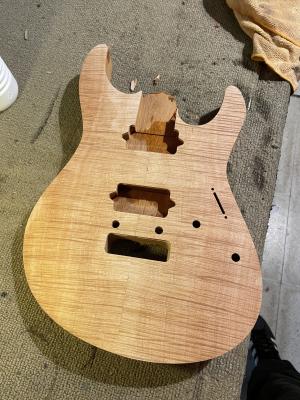

index.php?controller=forum&action=view_attachment&attachment_id=171055

index.php?controller=forum&action=view_attachment&attachment_id=171056

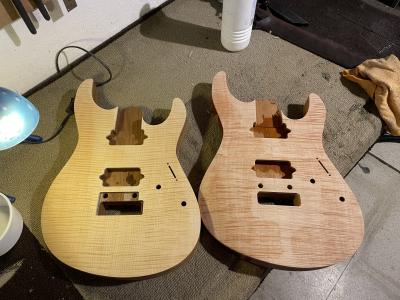

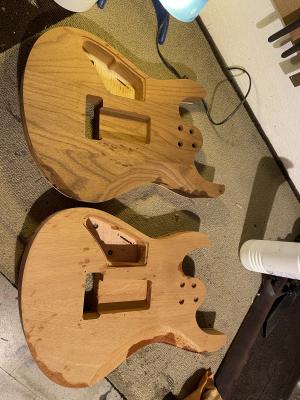

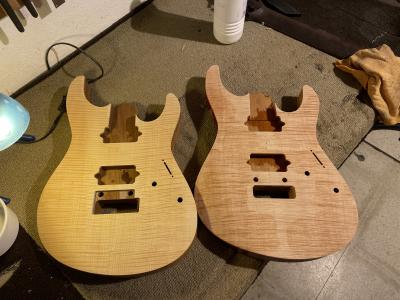

Aqui tenemos la pareja ganadora....

index.php?controller=forum&action=view_attachment&attachment_id=171057

index.php?controller=forum&action=view_attachment&attachment_id=171058

index.php?controller=forum&action=view_attachment&attachment_id=171059

Pues ya los mastiles y diapasones estan encolandose asi que lo que nos quedaria seria lijar los cuerpos finos finos, y pues darle caña a los mastiles, radiar el diapa, entrastar... etc, etc... Aun queda bastante curro pero bueno se va acercando el final!! la verdad que con los colores de las guitarras si es verdad que no tengo NI IDEA que voy a hacer... se aceptan sugerencias... la que si tengo como mas claro es la de caoba... esa tapa no se porque como que me pide a gritos un color azul o "blue jean" un rollo asi... la otra es que pfffff ni zorra que color le voy a poner...

Hasta aqui el episodio de hoy! Un saludo a tod@s!!
Archivos adjuntos ( para descargar)
Subir
12
sevidoe Baneado
por el 04/05/2022
Preciosas!!!
Subir
Vicent
por el 04/05/2022
Que maravilla Fer.

Me encanta como ha quedado la tapa doblada.

Respecto a la participación, no recuerdo cuando hiciste la tipo PRS y MusicMan, puede que coincidiese en pandemia, pero no quita que disfrutemos con las construcciones al igual que de otros constructores. A mi me encantan este tipo de hilos, donde se especifica y detalla paso a paso con muchas fotos. Son muy válidos para coger ideas.


Sigue así!



Un saludo
Subir
SmartTVcaster
por el 04/05/2022
Alucinante el trabajo compañero, como siempre.

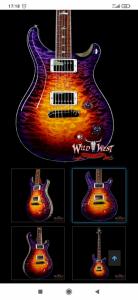

Te adjunto una idea para el acabado que no terminas de tener claro... :transformacion:
