Construcción Pantalla 1x12 Thiele Mesa Boogie (Replica)

Miguel Angel
#109 por Miguel Angel el 19/06/2020
Esto ya tiene otra pinta ;) . Lo malo es que no las he podido probar, porque no me ha llegado el amplificador que tenía pedido… desde el lunes que me lo enviaron desde Bilbao hacia Algeciras, y todavía no ha llegado. Resulta curioso que hago un pedido a Thomann y tarda en llegar desde Alemania mi casa, menos tiempo… pero claro, está en manos de correos. En fin.
Como dije anteriormente, me falta ponerle las cantoneras y el marco con la tela que protege el altavoz. Puede ser que también le cambie el asa, porque esta es de poca calidad y al apretar el embellecedor se ha doblado antes de clavarse. Seguramente la cambien y la ponga en color plata, al igual que las cantoneras.


En la parte trasera seguramente serigrafíe de alguna manera en la placa de conexión la impedancia y potencia.


La pintura se va a quedar al final con una sola mano, porque me gusta como ha quedado, y la verdad, se ve que es bastante dura, pues ya os digo que el embellecedor del asa no se ha clavado bien.
La aplicación de la pintura Warnex, sinceramente me ha resultado muy sencilla. Yo nunca la había usado antes y la he aplicado directamente mojando el rodillo en la lata; nada difícil ;) El rodillo que he utilizado ha sido uno de plástico y agujeros.




Y la última foto, la pareja de las dos pantallas… ;)


Aún me ha sobrado madera para una tercera pantalla, y seguramente me ponga con ella también, pero muy posiblemente intente terminarla en Tolex, a ver que tal. Bueno, si me pongo con ello, ya iré poniendo fotillos.
Nuevamente agradeceros los comentarios y ánimos para que me haya embarcado en este lío, jeje ;)
Saludos!
Subir
4
OFERTASVer todas
  • Harley Benton DC-Junior LH TV Yellow
    199 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
txe
#110 por txe el 19/06/2020
#109
le has metido un speaker de 15"? la pantalla original mesa thiele mete 15" sin cambiar tamaño de mueble?
Subir
Grau
#111 por Grau el 19/06/2020
Que envidia, habéis hecho un gran trabajo todos!! Aún estoy en pañales y tengo dudas que me podréis resolver: de dónde habéis sacado las piezas rollo, parrilla frontal, asas, esquinas....y porsupuesto las conexiones electrónicas, muchas gracias por adelantado ;)
Subir
withthc Baneado
#112 por withthc el 19/06/2020
#110

Parece de 12
Subir
Saruman
#113 por Saruman el 20/06/2020
Si mal no recuerdo creo que Miguel montó 12 y 10 en sus Thiele y la verdad es que han quedado fantásticas! Lástima que no puedas probarlas aún!

Enhorabuena compi!

Con respecto a los componentes que pregunta Grau y donde comprarlos tienes muchas tiendas donde los venden, Thomann, Amptek, Retroamplis, etc...
Subir
Miguel Angel
#114 por Miguel Angel el 20/06/2020
txe escribió:
le has metido un speaker de 15"? la pantalla original mesa thiele mete 15" sin cambiar tamaño de mueble?

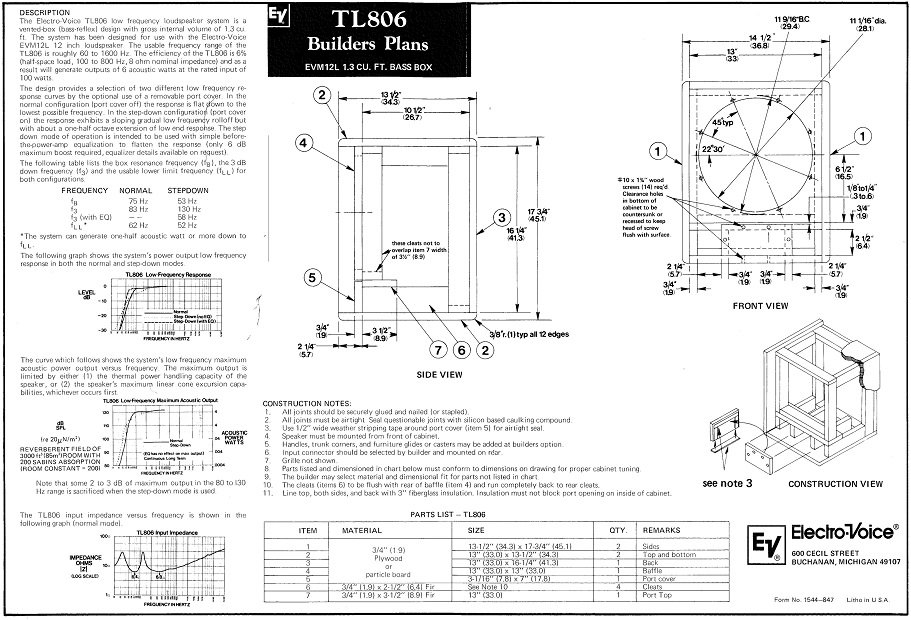

Salvando que yo he utilizado contrachapado de 21mm , he realizado copia lo mas fidedigna que he podido del siguiente croquis

http://imgfz.com/i/v2oNIFE.jpeg

Una pantalla de 15" es literalmente imposible meterla en ese mueble ;)

Los "accesorios", tal como indica Saruman, hay multitud de tiendas donde los venden. Yo lo he comprado en Sonycolor Sevilla. Las clavijas buenesitas y el cableado de 2,5mm libre de oxigeno ;)
Subir
Miguel Angel
#115 por Miguel Angel el 20/06/2020
Subir
Grau
#116 por Grau el 20/06/2020
Muchas gracias por responderme, con el tiempo seguro que me animo a hacer una, me parece impresionante y muy divertida la experiencia :)
Subir
granjero
#117 por granjero el 20/06/2020
La pintura antigravilla ésa de cartucho no creo que se aplique bien con rodillo. El acabado rugoso se consigue con una pistola específica. Yo alguna vez he dado también a brocha, pero queda lisa. Decir también que la pistola en cuestión es muy simple y bastante barata.
Subir
kaskosu
#118 por kaskosu el 20/06/2020
#117 cierto, pistola siempre, y depende de la boquilla queda más fino o más rugoso, pero es barato 3 botes y la pistola andan por 40/50 euros
Subir
txe
#119 por txe el 20/06/2020
ok chicos, ahora estoy mirando tl606 pensaba que aprovechaban el mueble


y si viendo fotos de aplicado con spray antigravilla se ve poco rugoso vais en lo cierto
Subir
Saruman
#120 por Saruman el 17/10/2020
Ya estamos de vuelta! Hoy he comenzado con otra MB, será el recipiente de un Celestion G12B-150 watts a 8 ohmios y creo que se va a quedar conmigo... ya veremos! Jajaja...

Esta lleva un cambio respecto a las otras y es que llevará las tapas de contrachapado fenólico de gran calidad, el armazón, traviesas y bass reflex en pino abeto.
Subir
1
