#13 por Moreno Guitars el 16/04/2019
El puente tiene buena pinta por el precio, no vais a encontrar nada que os venga mejor que eso...

Mándame fotos de la madera al WhatsApp a ver qué podemos hacer en el taller.
Subir
1
Jaime
#14 por Jaime el 16/04/2019
Después de Semana Santa mando fotos
Subir
Jaime
#15 por Jaime el 25/04/2019
Buenos días,

Poco a poco seguimos con el plan.
Será una guitarra sin clavijero con un cuerpo tipo Les Paul Junior, algo más pequeño, y con dos pastillas: una humbucker en el puente y una singlecoil en el mástil.
La longitud total será de unos 68 cms, lo necesario para que la longitud de las cuerdas entre la cejuela y el puente sea la normal (63 cms.)

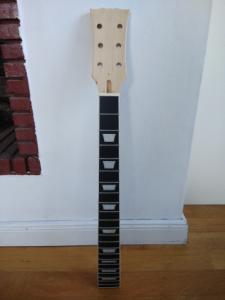

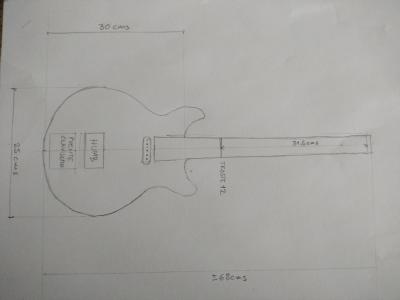

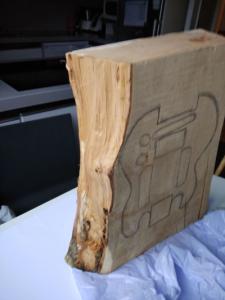

Adjunto fotos del boceto de plano, la pieza de tilo de la que pretendemos sacar el cuerpo, y foto del mástil.
El mástil que pondremos es el que tiene ahora su Harley Benton: tiene un defecto en el clavijero y nos mandaron otro de Thoman (el de la foto) que cambiaremos a la guitarra actual. Al mástil defectuoso le quitaremos el clavijero y servirá para la guitarra de viaje.

Tendremos que ver cómo le metemos la electrónica tipo les paul (switch y cuatro potenciómetros) en ese cuerpecito.

Por favor, cualquier comentario, recomendación... será bienvenido, somos totalmente novatos. Mi hijo pregunta: ¿Y si sale mal y no suena bien? Y le contesto que lo divertido es hacerlo y así aprender. Ya la arreglaremos o haremos otra. Tenemos otra pieza pequeña de tilo con la que podríamos hacer un ukelele eléctrico :bebemucho:

Como dije tendremos en unas semanas un arce en trozos para sacarles mástiles. La idea por ahora es utilizarlos como moneda de cambio para ahorrar en otros materiales.

Saludos
Archivos adjuntos ( para descargar)
Subir
BastiánR
#16 por BastiánR el 30/04/2019
vengo a retirar mis pasajes para este viaje, éxito compañero!!
Subir
1
Jaime
#17 por Jaime el 15/05/2019
Buenas tardes.
Seguimos haciendo acopio de material para comenzar la construcción en julio.
Aprovechando que hoy es fiesta en Madrid ciudad pero no en la comunidad, nos hemos acercado a Madinter.
Allí hemos visto maravillas y aprendido muchas cosas. Nuestro arce deberá esperar bastante.
Hemos comprado una tabla de caoba para el cuerpo y tapa drop top Mongoy.
Han sido muy atentos y han enseñado todo el almacén y la fábrica al joven luthier que se ha ido encantado.

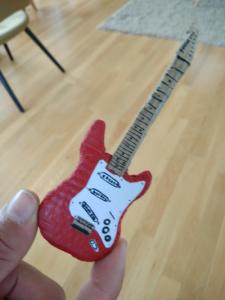

Para matar el gusanillo, le petit luthier ha fabricado una strato de unos pocos centímetros.
Archivos adjuntos ( para descargar)
mini strato1.jpg
Subir
Jaime
#18 por Jaime el 22/05/2019

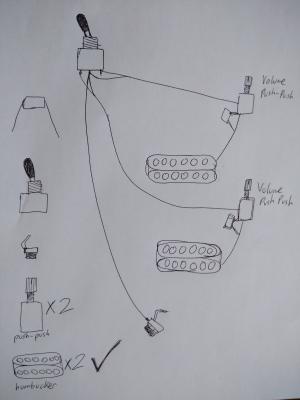

La electrónica de la guitarra que ha diseñado mi hijo tiene dos pastillas HB que se convierten en SC mediante sendos potenciómetros push pull (había decidido push push pero la diferencia de precio le ha hecho cambiar de opinión).

También lleva el clásico switch para seleccionar cada pastilla o ambas a la vez.

Hemos pensado que, como no tenemos ni idea, haremos antes un modelo en poliestireno para ver si encaja todo bien y después nos pondremos a la ardua labor de trabajar la madera con herramientas muy básicas. Mejor confundirnos con el poliestireno que con la madera...

El proceso comenzará cuando la criatura acabe sus exámenes de junio.

Saludos.
Archivos adjuntos ( para descargar)
Subir
Jaime
#19 por Jaime el 26/05/2019
Una duda de novato total.
No le vamos a poner potenciómetros de tono, sólo de volumen.
Los condensadores son para los potenciómetros de tono, ¿no?
Muchas gracias!
Subir
Moreno Guitars
#20 por Moreno Guitars el 26/05/2019
En un principio suelen ser para el pote de tono, pero hay una modificación que se monta muchas veces en los Potes de volúmen que se llama "treble bleed" que ayuda a que la guitarra no pierda cuerpo cuando bajas el volumen...se ponen un condensador y una resistencia en serie entre la entrada y la salida del potenciometro, mírate en Google que hay mucha información y cuesta unos céntimos ponerlo :)
Subir
1
Jaime
#21 por Jaime el 26/05/2019
#20
Muchas gracias. Lo miraré!
Subir
Jaime
#22 por Jaime el 21/06/2019
Esta mañana Jaime ha terminado sus clases.

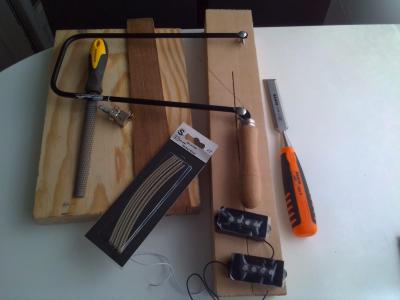

En la jornada de puertas abiertas de Madinter, además de charlar con Bob Taylor y pedirle consejo, de compró diversos trozos de madera para fabricar un ukelele eléctrico que le sirva de práctica antes de meterse con la guitarra de viaje.
De momento está cortando la madera para el mástil y para el diapasón.
Ahora ya no le ayudo, me limito a pedirle que haga las cosas bien para evitar accidentes y a pedirle que vaya haciendo fotos del proceso.
Aquí va a primera.
Archivos adjuntos ( para descargar)
Subir
Jaime
#23 por Jaime el 22/06/2019
Sigue con a construcción del ukelele eléctrico. Algunas fotos del proceso.
Archivos adjuntos ( para descargar)

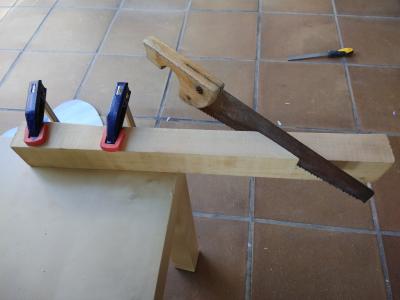

2 CORTANDO MA?STIL.jpg

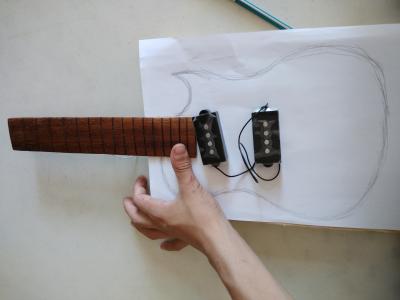

3 1 DIBUJO Y DIAPASO?N.jpg

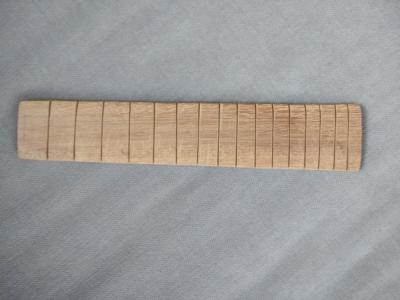

3 DIAPASO?N.jpg

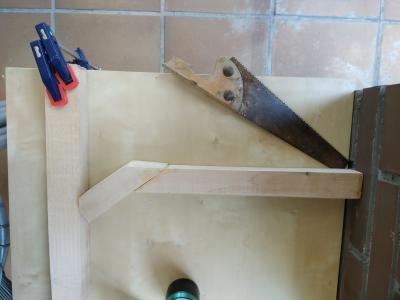

4 CLAVIJERO Y MA?STIL.jpg

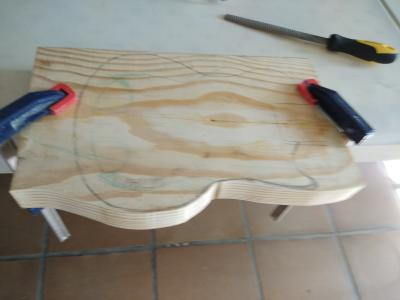

5 CORTANTO CUERPO.jpg

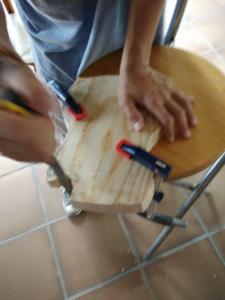

6 LIJANDO CUERPO.jpg
Subir
Jaime
#24 por Jaime el 09/07/2019
Buenos días.
El chaval va avanzando poco a poco con el ukelele y algo más despacio con la guitarra de viaje.
Parte de la lentitud se debe a que no tiene las herramientas necesarias y las va comprando según las necesita.
Ya tiene más herramientas que yo.
Adjunto fotos del proceso de construcción del ukelele.
Archivos adjuntos ( para descargar)

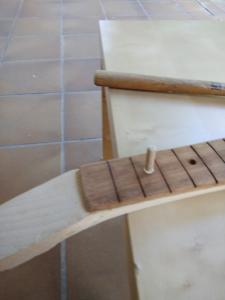

7 inlays.jpg

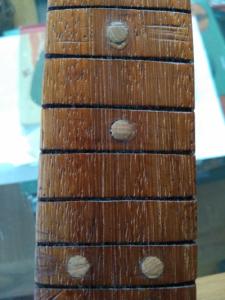

8 inlays 2.jpg
9 agujeros.jpg

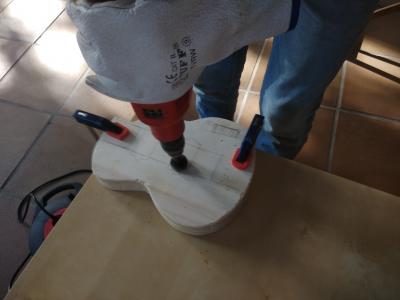

10 el cuerpo.jpg

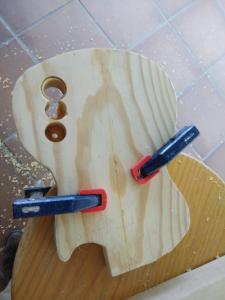

11 el cuerpo.jpg

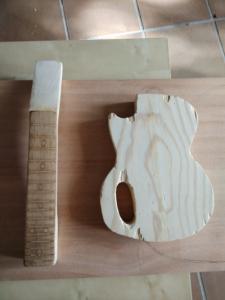

13 cuerpo y ma?stil.jpg

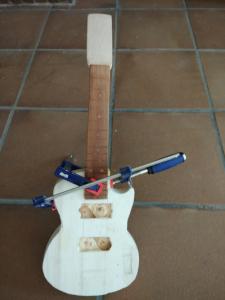

14 juntando cuerpo y ma?stil.jpg
Subir
