Construccion de un fuzz factory by zvex

Arriba, en esta misma pagina hay adjuntado un PDF con el circuito y el tester de transistores. La medida es exacta, no hace falta escalar el archivo. Aprox es de 90mmx24mm

OFERTAS EN TIENDAS Ver todas

-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta
-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Digitech Trio Band

80 €

Ver
3 guitarras listos. Para gozar, fender Gibson.

590 €

Ver
SOLAR A2.6 WOP+

650 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

GRACIAS MAESTRO SALUDOS ENORMES

frankken escribió:
fijense que rasta les de el visto bueno y avise y asi podran usarlo con confianza...

a ver, las pcbs que subiste no estan a escala de el pedal original asi que el que intente hacerlo ya sabe que tiene que modificar el tamaño para que le quepa en una hammond 1590B. Ojo!!!!!!

este que subo esta casi a escala

Archivos adjuntos ( para descargar)

📄 prueba fuzz factory.pdf

Inicia sesión para ver este archivo

este si que es el bueno, el otro se me ha ido un poco y sale mas pequeño.

Asi que este si que es exacto al de zvex. ahi llebais aguinaldo

Archivos adjuntos ( para descargar)

📄 fuzz factory original.pdf

Inicia sesión para ver este archivo

madre mia, como no me he dado cuenta antes, solo hay que ajustar y reducir a pagina con las opciones de el reader y listo, la pcb se queda a la medida justa y funciona el pdf de el compañero. a ver si monto uno y lo pruebo con unos OC44 que tengo reservados.
feliz ano, que diga año :guitarrista:

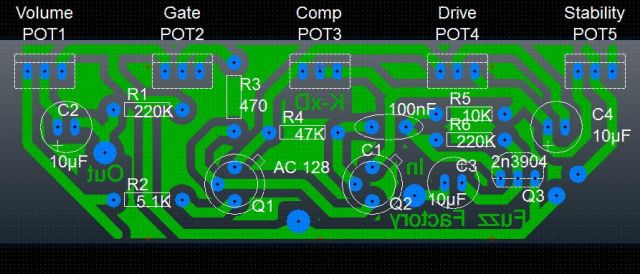

Este es un pequeño PCB q realice para adaptar un poco mejor la placa a la caja quedo de 8 cm de ancho por 3 de alto chequen las pistas para ver si no m he equivocado en ninguna
