Conexión switch Les Paul 3 pastillas

Hola a tod@s!

Tengo una consulta:

Hace poco me hice con una Les Paul con 3 pastillas.
El circuito original tiene 2 volúmenes, mástil y puente, 2 tonos, mástil y puente, pero la pastilla central estaba desconectada. Se había instalado un switch normal.
Ahora quiero dejarla como estaba originalmente.

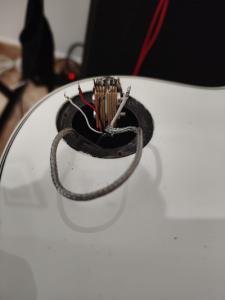

Tengo el switch con 6 pestaña + masa.

Pero no acabo de dar con la tecla para conectar los cables correctamente en el switch.
Cable blanco: pastilla mástil
Cable rojo: salida.
Cable negro: pastilla puente
Cable blanco grueso: pastilla medio

¿Alguien me podría ayudar?

Gracias.

Archivos adjuntos ( para descargar)

OFERTAS Ver todas

-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta
-13%

TC Electronic Sub ’N’Up Mini Octaver

69 €

Ver oferta
-17%

Daddario NYXL45105 Bass Set

24,9 €

Ver oferta

Aunque tenga seis patillas puede que no sea el adecuado.

Tienes que comprobar que cuando está en la posición central no se comunica con las posiciones de arriba y abajo. Con un polímetro es muy sencillo comprobarlo, aunque en ese creo que se puede ver a simple vista.

Hola.
Tienes que comprobar como actúa para saber si es el selector adecuado. Te han aconsejado este modelo para esta instalación ?
Como tienes pensado el reparto de potes, 3 volúmenes y un tono ?

Hay que mirar la página de seymourduncan.com/ wiring diagrams.

Una duda... Estas Les Paul de tres pastillas, si llevan un selector de tres, ¿no admiten posiciones intermedias? ¿No se le podría poner uno de cinco?

https://www.seymourduncan.com/resources/pickup/wiring-diagrams

El selector es el que llevaba la guitarra originalmente.
Por lo que debe funcionar sí o sí.
Gracias.

No me ha salido a la primera el intento del enlace. pero conecta el selector como si fueran 2 humbucker y la pastilla central la conectas despues a su pote y de ahi al tono general, estando siempre conectada, se activa o no con su volumen.
Por eso te decia lo de los 3 volumenes.. y el tono restante es Tono Master general. 3 Volumenes y un tono.

https://www.seymourduncan.com/images/wiring-diagrams/3H_3G_3V_1T.jpg

El selector, como te digo, como si fueran 2 pastillas.
Tienes 6 pines, pero lo que has de hacer es juntarlos de 2 en 2. como si fuera un selector de 3 pines.
juntas los 2 de cada extremo formando un solo contacto. y los 2 que te quedan en el medio son la salida. Con unos alicates de punta fina los juntas, como si fuera un solo contacto.

# 5:
Como poder se puede, y este sistema lo permite. solo tienes que darle volumen o no a la pastilla central para que este conectada. y en la posición central del selector, suenan las 3 pastillas, o si cierras los otros volúmenes, solo la central.

1 respuesta directa

Como ahora hay tantos tipos de selectores...superswitch, hiperswitch, megaswitch, etc , ...lo mismo hay uno de 5 posiciones con este formato..
