Combinación de pastillas suena rara

  • 1
Bitxu
#1 por Bitxu el 03/04/2019
Hola Compañeros.

Estoy trasteando con una Yamaha RGX 112p de los años 90. Todas las pastillas (SSH) funcionan correctamente de modo individual, pero en la posición 4 (medio + puente) el sonido es como LO-FI . Como de radio o Tv antigua.

No se si es así o hay alguna re-soldadura mal hecha.

¿Quizá algún compañero puede saber a qué se debe?

Muchas gracias

AUDIO
https://drive.google.com/open?id=1ASXFB9J2zwfAeoGmZR8NRb2VjpySvqu6

FOTO
https://drive.google.com/open?id=1Y1SZvpQkZUhNtuvkHfL7aFJviN6KnwSh

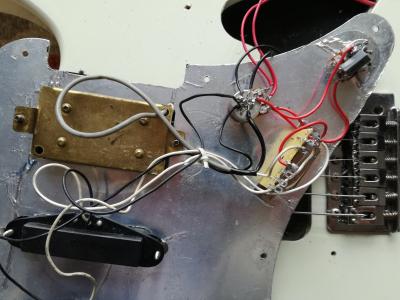

Archivos adjuntos ( para descargar)
pastilla_suena_rara
Subir
toni diaz
#2 por toni diaz el 03/04/2019
Tienes la de mastil en contrafase. Tan solo intercambia los cables de esta, osea donde va el vivo pones el que va a masa
Subir
1
NACHO
#3 por NACHO el 03/04/2019
Yo repasaría también las soldaduras.
Subir
SGT. BAKER
#4 por SGT. BAKER el 03/04/2019
#2 Efectivamente!
Subir
Bitxu
#5 por Bitxu el 03/04/2019
#2 #3 #4

Muchas gracias Toni, Nacho, y Sgt. Baker

¿Esto significa que tengo que intercambiar la una por la otra? ¿Donde va la masa debe ir el vivo y al revés? ¿Desoldar los 2 e intercambiar posiciones?

Si me decís que os traduzca del Inglés el manual completo del Kemper, os lo hago en una tarde, pero lo de las contrafases me supera ! jeje

Esta tarde a soldar. Os cuento

Muchas gracias compañeros
Subir
toni diaz
#6 por toni diaz el 03/04/2019
Bitxu escribió:
¿Esto significa que tengo que intercambiar la una por la otra? ¿Donde va la masa debe ir el vivo y al revés? ¿Desoldar los 2 e intercambiar posiciones?
eso mismamente
Subir
Bitxu
#7 por Bitxu el 04/04/2019
No ha funcionado. Sólo se oía la del puente. He optado por desoldar todo y ahora ando buscando un diagrama claro y conciso.
-SSH pero la humbucker es de 2 cables solo
-1 pote de tono
-1 pote de volumen
-1 selector de 5 posiciones con 8 pines (4-0-3)

Muchas gracias por la ayuda de cualquier modo.
Subir
toni diaz
#8 por toni diaz el 04/04/2019
No hombre, que porque la primera opción y mas obvia no funcione no significa que tengas que desmontar media guitarra jeje.

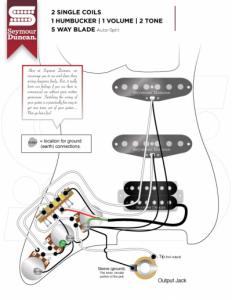

Archivos adjuntos ( para descargar)
Subir
toni diaz
#9 por toni diaz el 04/04/2019
Si no entiendes algo del esquema aqui estamos
Subir
Bitxu
#10 por Bitxu el 04/04/2019
Nada de nada. :va_a_ser_que_no:

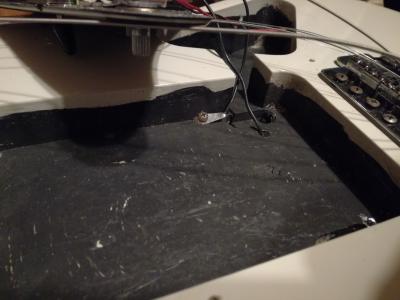

No coincide con mi caso. He buscado docenas de esquemas y todos son diferentes. He localizado uno que parece que funciona, pero hace ruido que te pasas. Yo luego están los 2 cables de tierra que atraviesan el cuerpo, uno irá al puente, supongo y el otro está unido a un tornillo. Supongo que irán uno a cada pote, a tierra.

Pero sigue haciendo ruido que aburre. y a veces suena y otras no. Esto si se que es debido a la kk de estaño que tengo.

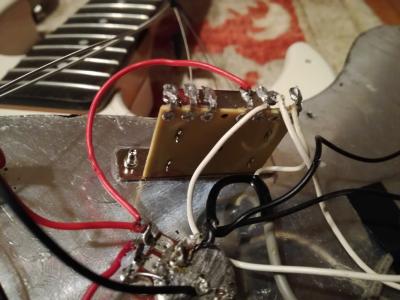

Así que <b>OS AGREDEZCO ENORMEMENTE LA AYUDA,</b> pero <b> creo que voy a agenciarme unos potes ya cableados y con selector,</b> que por cierto, hasta en eso es diferente. El mío tiene 8 pines pero 1 de ellos es nulo. Jeje !
Subir
Javier
#11 por Javier el 04/04/2019
A mi me pasa lo mismo en mi fender..le puse una doble en el puente ..y en la 4 posicion suena a lata..
Subir
Bitxu
#12 por Bitxu el 05/04/2019

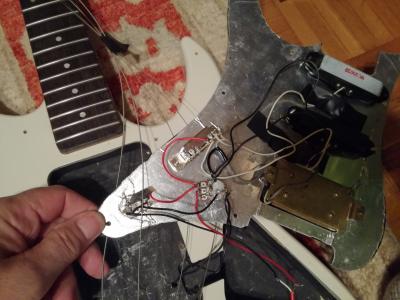

La paciente 😁😁
Archivos adjuntos ( para descargar)
Subir
