steve_rockforever escribió:
Hola God, he vuelto a probar el Big Muff cambiando el capacitor 3n9 de 2Kv, por uno pequeñito de 4n7 puesto que encontré circuitos que lo tienen de 4nf, el resultado es que sigue igual "no tengo distorsión" solo un increíble aumento de gain, tan así que teniendo la guitarra sobre la cama y caminando cerca sonaba en el ampli amplificando el sustain que genera al detectar vibraciones en mi Paula xD en fin ya no sé que revisar.
Saludos

solo a tí te pasa esto!! mira a nuestro amigo desde TACNA la ciudad herioca ya se hizo un BLACK!! a toda máquina!! y con prueba en mp3 y video incluido así debe de sonar el tuyo; encima reemplazó los 2N5088 con 2N3904 en espera que sus amistades desde LIMA le envíen el original, va tener mejores resultados!! algo te has equivocao, con uno de 3,3n también funca, eso es pal tone!!! algo ta mal!!!

hablaaaaaaaa despues de tiempo queria saber si por ahi has publicado tu bigmuff red army que ya me anime por ese tambien pues en unos dias estan llegando los transistores para el blackrussian que hice jejejeje saludos nos vemos

Big MUFF RED ARMY el over de los MUFFES un poco de historia, parece que en su desesperación por sacar la empresa a flote, y pagar deudas pendientes, les propuso a sus pares RUSOS que hicieran un over, pero no llevaría la signatura de BIG MUFF PI sino con alusión a los RUSOS su estrella, más el nombre de MATTHEWS!!! jejeje no se hicieron muchos, ahora son productos sumamente raros, de colección, e inalcanzables, pero les puedo solucionar el asunties, a pedido de cachantunazo aquí todo lo que se necesita, PCB escalado, con mi nuevo 3pdt made in PERÚ integrado al impreso, igual como el que has hecho con el BLACK ojo es un overload!!! no un disto!!!!!
Si en caso no consigen la resistencia de 0.1R (0.1 ohms) le ponen un pedazo de cable y listo!!
Está todo en el adjunto en WORD; el PCB escalado y listo para la plancha, el PCB de los potes se puentean los laterales igual que el BLACK, para que los potes queden formando un triángulo, jejejeeeeeeeee!!
El main layout mide 70x110mm y el PCB de los potes 70x2.55mm

DISFRÚTENLO!!!!!

Archivos adjuntos ( para descargar)

Big Muff Pi - RED ARMY RUSSIAN EDITION-all in one-MAIN LAYOUT+PCB+POTS PCB+2PDT ON BOARD-BM.doc

cachantunazo escribió:
hablaaaaaaaa despues de tiempo queria saber si por ahi has publicado tu bigmuff red army que ya me anime por ese tambien pues en unos dias estan llegando los transistores para el blackrussian que hice jejejeje saludos nos vemos

Sé que lo probaste en un VALVULAR si fueras tan amable de postear una grabación??? te agradecería pa que todos la escuchen, ya que los over son pa valvular en transistorizado no se escucha bien!!! MUCHAS GRACIAS!!!

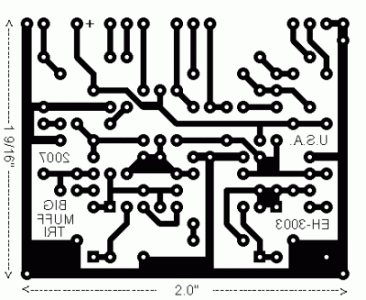

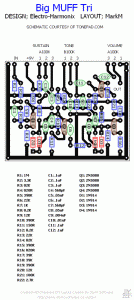

Para mi amigo akilius que anda buscando MUFFES de los 70´s acá un layout que sí he comprobado con los 2N5088; es de la pag de ARON NELSON muy bueno, nomás que las pistas tan algo juntas ten cuidao a la hora de soldar, consíguete un cautín de punta delgadita de 30W y una buena soldadura de 1mm de espezor 70/30 estaño plomo para una mejor calidad de soldada!!!
Te lo dejo como adjunto: layout +PCB ta con medidas el PCB.

Archivos adjuntos ( para descargar)

buenisima la colecciòn, podrias por favor decirme como puedo medir el Hfe ? la verdad no soy experto en la materia , estoy por terminar un bigg muff la version que le llaman triangulo. y con lo que explicas aqui sobre el Hfe ,quisiera hacerlo asi.

Para los silicios es muy fácil cómprate un multímetro que tenga ese sistema de medición y listo!!!!!!!! sigues las instrucciones o lo pones en el selector que dice NPN-PNP, debe tener un socket donde acomodar los pines y se lee directamente!!! eso es todo!!!!!!!

¿Los silicios no eran esos que se instalaron en la Península Ibérica y comerciaban mucho hasta que los romanos llegaron para decir "Hispania"? XDDDDD

guitfan escribió:
¿Los silicios no eran esos que se instalaron en la Península Ibérica y comerciaban mucho hasta que los romanos llegaron para decir "Hispania"? XDDDDD

???????????????????????????????????????????????????????????????????? noooooooooooooooo los tranies de SILICIO hombreee!!!!!!!! jajajaaaaaaaaaaa!!!!!!!!!!

#200

Ya, ya. ¡Era broma! Es que al leerlo así, directamente hablando de los "silicios", me ha hecho gracia. Me he acordado de los "fenicios" y que alguien podría incluso ignorar que son transistores, y que hay transistores (tranis) de silicio y de germanio.

XDDDDDD

guitfan escribió:
Ya, ya. ¡Era broma! Es que al leerlo así, directamente hablando de los "silicios", me ha hecho gracia. Me he acordado de los "fenicios" y que alguien podría incluso ignorar que son transistores, y que hay transistores (tranis) de silicio y de germanio.

YAp decia yoooo!!!!!!!!!!!! :descanso:
