Colección personal 10 BIG MUFF PI

Las placas te las venden según el tamaño que les pidas, si quieres de 10x10 cm ó 50x50.

Oohhh
Gracias por la info!

Oohhh
Gracias por la info!

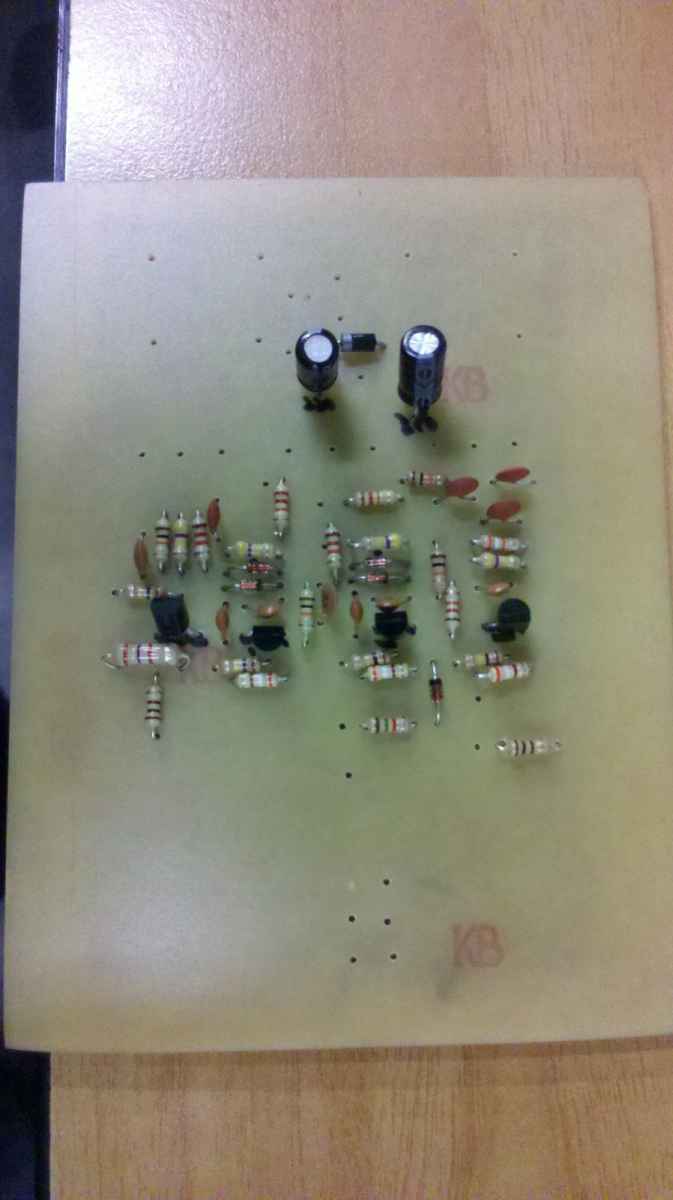

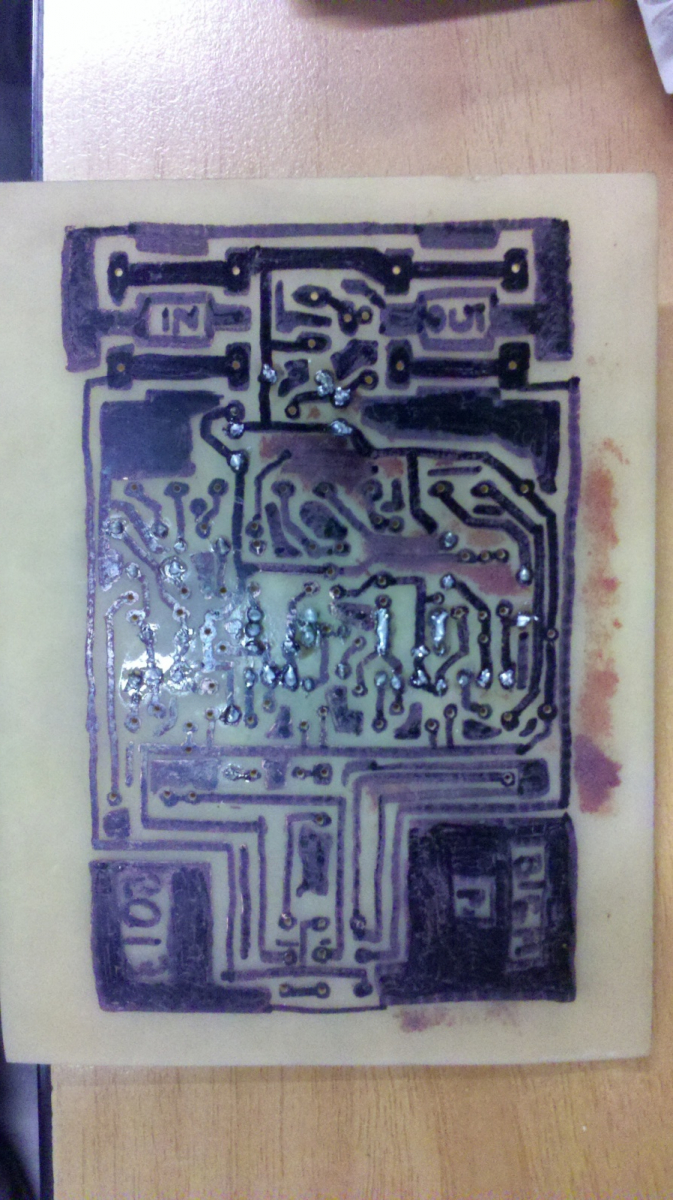

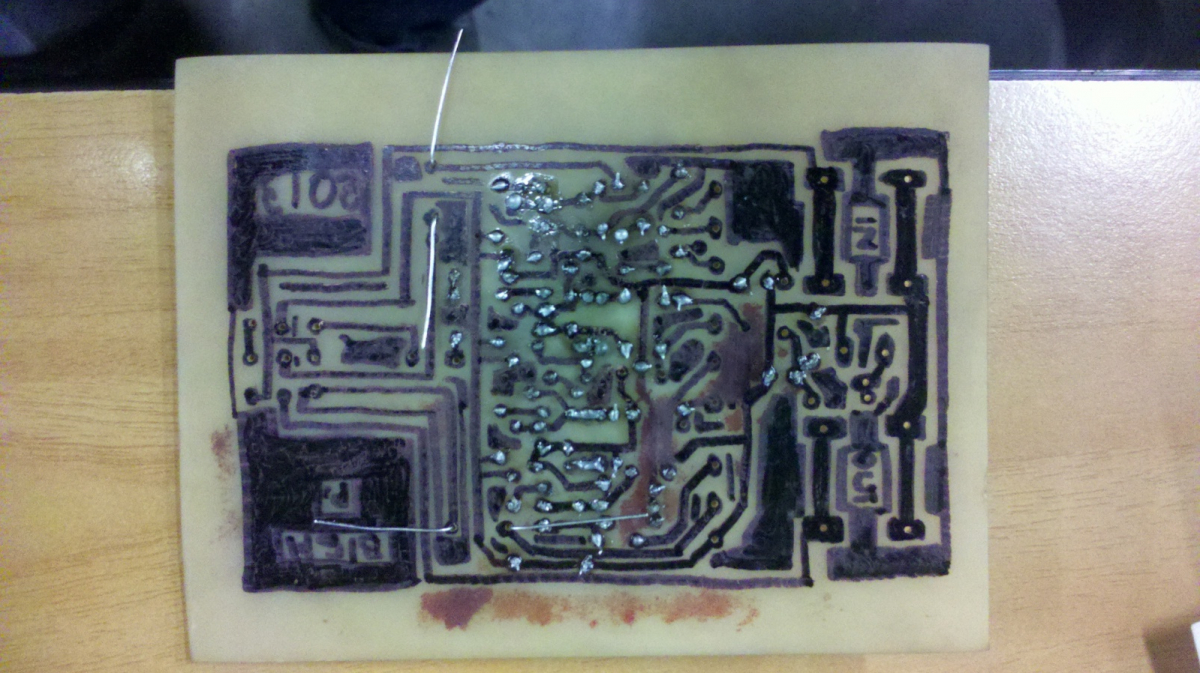

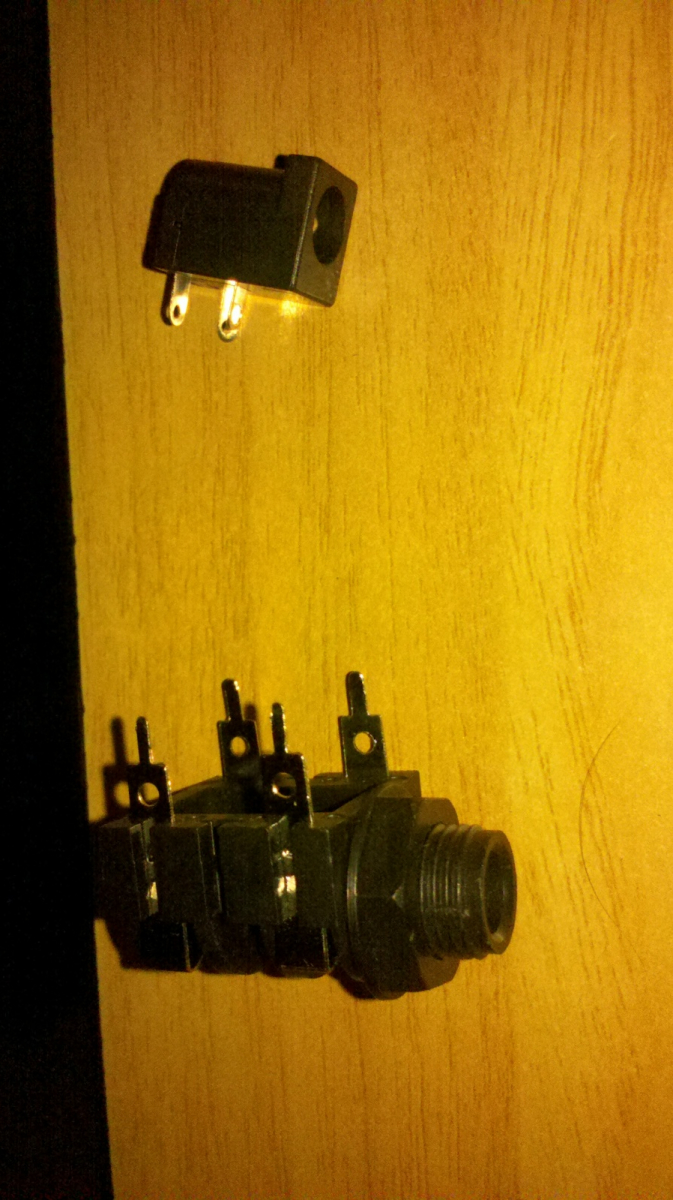

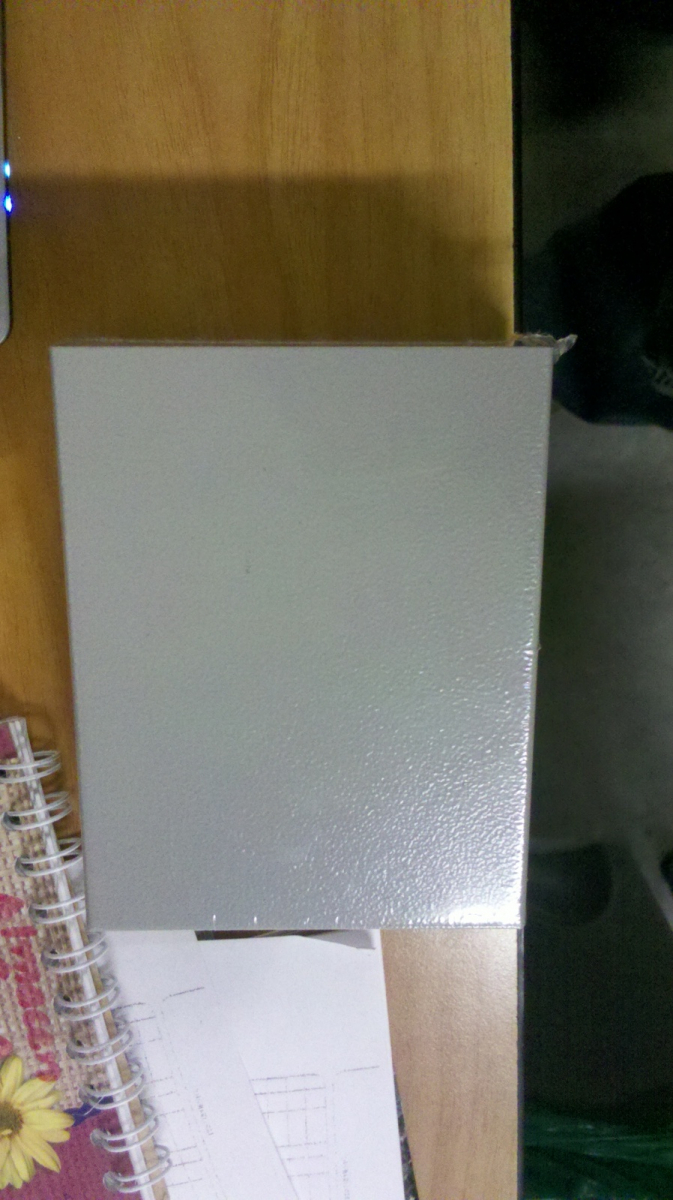

van las fotos.

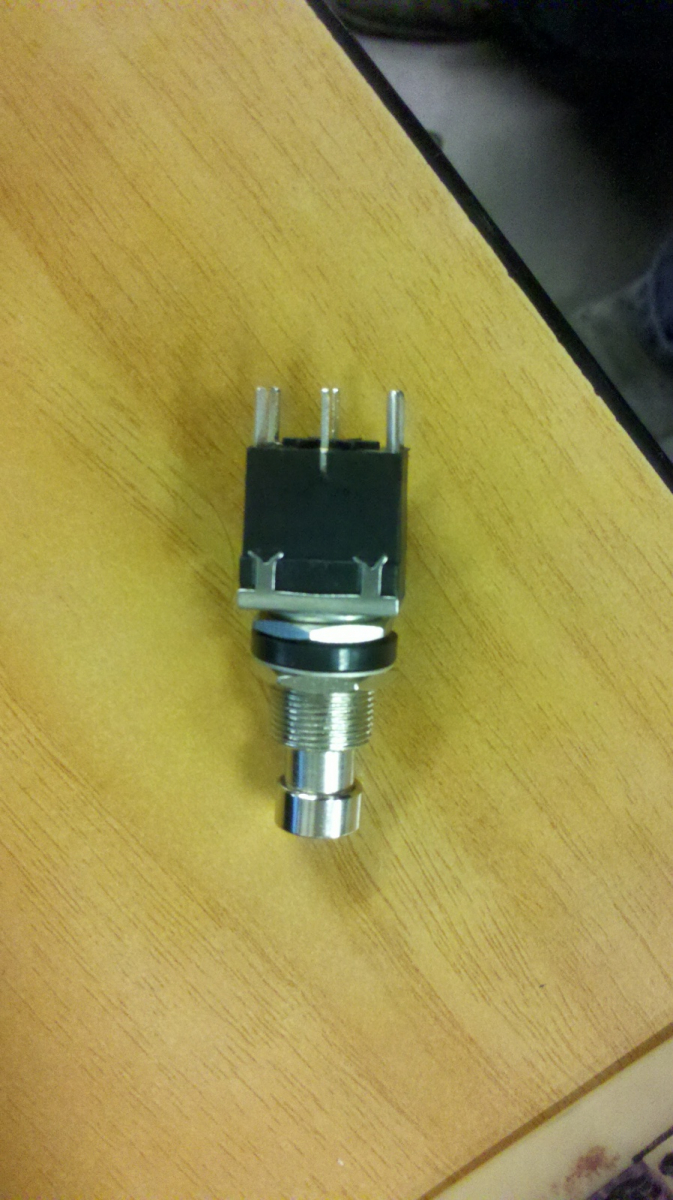

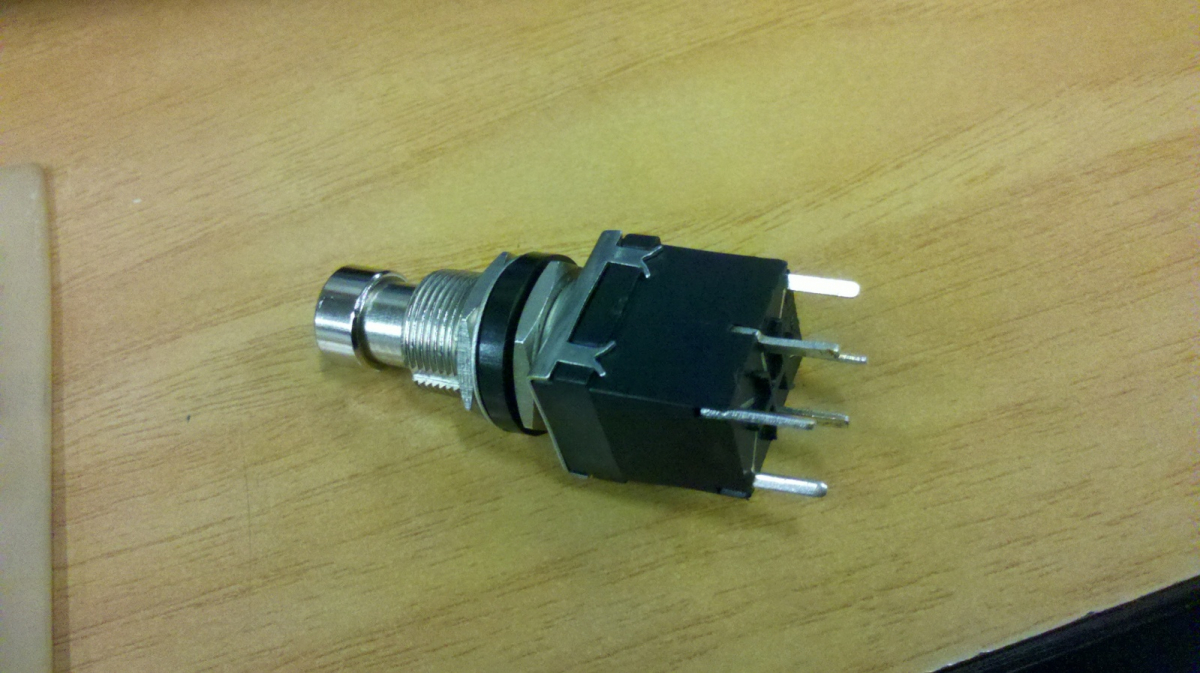

Solo pude conseguir el Push/Pull de 6 puntas en lugar de 9, como podría acoplarlo? algunas resistencias no estan porque no las he podido conseguir.

Espero opiniones.

Loquito como las subiste en mi post creo te recomiendo hacertelo de nuevo man!! se ve remal; no lo tomes a mal parece que no hay pistas en ciertas partes solo plumón marcador!!

Una saludable recomendación y esto va pa tooodos!!! porfavor porfavor no usen marcador para hacer PCB!!! el ácido se llevará casi todo el cobre!! porque no utilizan TONER! si no tienes impresora laser una fotocopia en couchet no creo que es muy caro hacerla!!

Sacas un impreso bien a escala o me dices que te lo envíe, lo imprimes en couchet, con el método de la plancha que creo está en este foro, usa el BUSCADOR man.

Me respondes para publicar acá un nuevo layout y PCB para ese 2dpt que es más barato; es para PCB encima, tons tengo que hacerte un PCB para ese 2dpt!!! espero les sirva a muchos; respóndeme y lo empiezo a diagramar!!

Tu intención es excelente; pero veo que los resusltados no fueron los recomendables; pero en fin de una vez aprendez ehhh!! ponle ganas orden y etc y tendrás un excelente pedal; yo tengo 13 MUFFES!!!! soy felíz!!!

#221 OK ...para ser el primero quedo fatal

"fs12c" escribió:

Lo que me queda en duda es..
Sabes como venden las placas? Osea por cm o no se si ya vienes de algun tamano de 10x10 por ejm.

Si vas donde el SR Abel dile que vienes de mi parte, del profe le dices, te corta para mis pedales de 70mm por 120mm o 110mm depende cual vas a hacer?? y no te cobra demás pero compras varios man no uno nomás pues!!!!

COMO VAS A HACER VARIOS ENGENDRITOS COMPRAS VARIOS COMPONENTES, HASTE UNA LISTA Y SI VES QUE SE REPITE MUCHO LAS RESISTENCIAS COMPRA UN CIENTO, A UN SOL MAN EN singapur!!
Suerte!!!

REPITO en el PERÚ existen bros CAREROS que venden en DE REMATE y otras fuentes a precio de ORO los 3pdt no les compren!!! también venden cajas de aluminio a precios de USURERO!! no se DEJEN ESTAFAR!!!!! incluso perillas, esas las fabrico yop!!!! a buen precio el que es de PERÚ me envía un mensaje y quedamos, hay personas que me han pedido perillas especiales y se las he fabricado, seguro entra uno de ellos y les da testimonio de lo que digo.

Espero ver tu MUFF chico si tienes dudas escríbelas que entro y te respondo apenas me llegue el mensaje!!

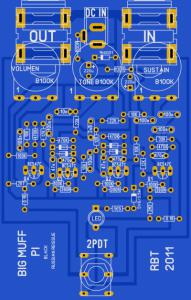

Ahí va a pedido del que desee, con los 2pdt que compró naibacia a ver que ondas; pongo el LAYOUT modificado, además de un archivo en WORD con todo lo que necesitan para serlo ; main PCB para que lo puedan imprimir ya está escalado y he agregado el PCB de los potes, si exploran este tema van a ver la forma de soldar los potes a ese PCB y los JUMPERS que deben hacer, para que quede como el original con los potes en triangulo ehhh!!!
Los que deseen hacerlo lo pueden intentar es para 2pdt con pines para PCB; ojo no es para el otro que es más pequeño DISFRÚTENLO:

Ya no puedo editar post anterior el tiempo dicen expiró hay una equivocación; pongo el correcto WORD para 2pdt on board!!!

#225 Me pondré a trabajarle

sii yo soy uno de sus primeros compradores.. aki unas fotos de mis perillas hechas a pedido full acrilico
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]

Quiero esas perillas jajajajja...o tal vez les coloque unas normal.

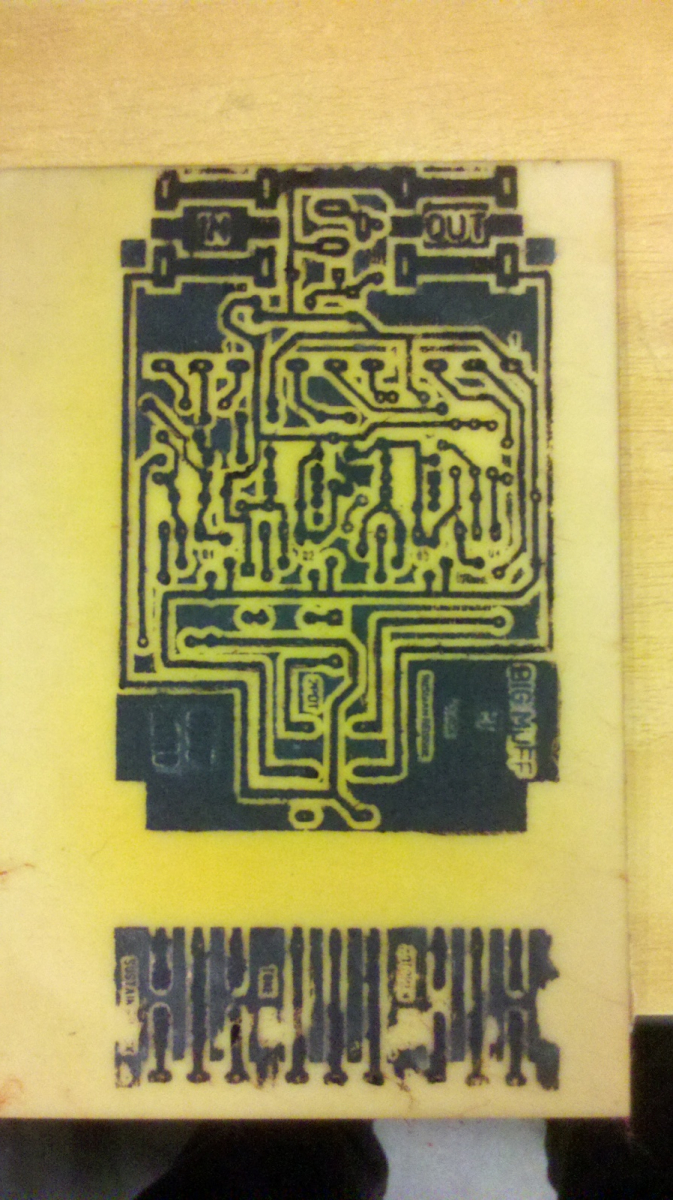

Ahora bien, como lo prometido es deuda acá va el avance, entre el día de ayer y el día de hoy mientras compraba los componentes que me hacían falta para poder por fin quemar la placa pues me puse a leer acerca de metodos para plasmar el dibujo a la placa, con plumon es un fiasco así que me decante por el papel...cabe destacar que como era mi primer vez tarde demasiado y las primeras me quedaban que daban asco...ahora bien acá los resultados después de poder averiguar cuanto tiempo debía dejar la tinta y cuanto tiempo de planchado debía darle y que tipo de papel usar, uso 5 clases de papel y cada uno de 3 intentos jajaja no es que sea maniaco es que sencillamente podía...ahora bien acá van los resultados, en la placa donde van sujetos los potenciometros nada que hacer no me salio bien entonces estoy pensando en tal vez colocarle cable para unir los potenciometros a la vaquela porque la verdad ya me di por vencido con esa placa tan diminuta...

Cabe destacar que la deje toda en una misma porque así es mejor para mi ya que me prestaron un motortool entonces podré cortarla con buena libertad, espero y aspiro que de acá al viernes pueda ya tener armado todo

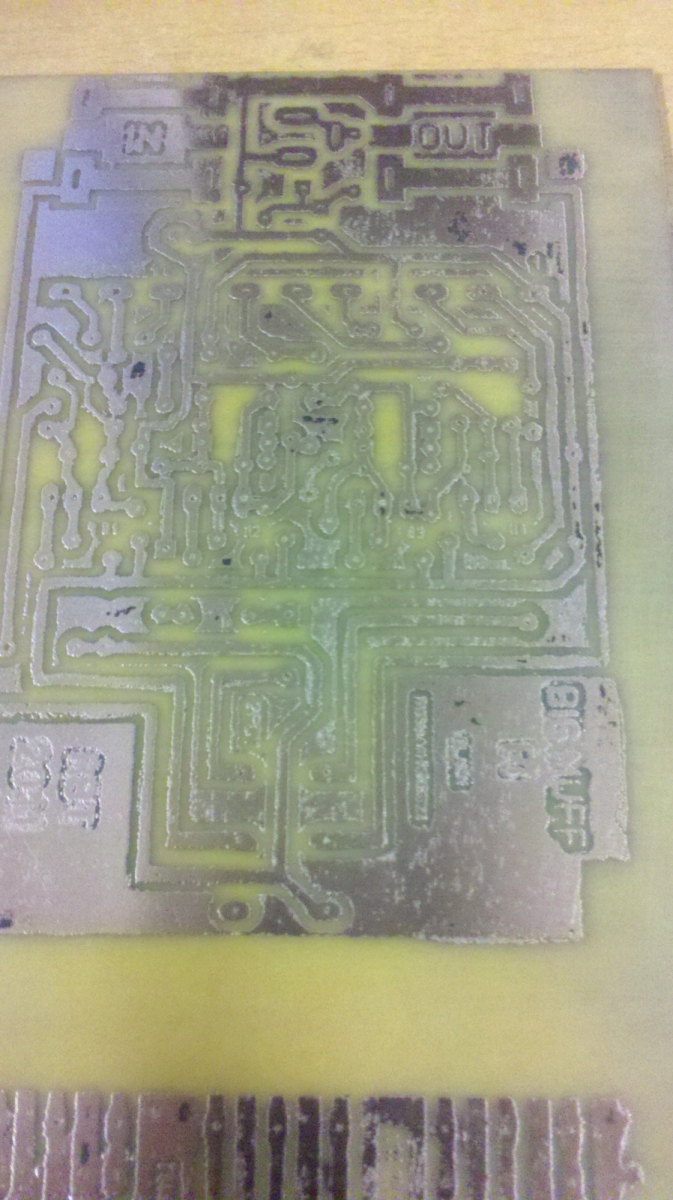

Acá la placa apenas salio del lavado, parece plumon pero no...



Acá esta ya lista...



Acá la parte que me quedo imposible de sacar bien falta de práctica creo yo.



Una pregunta, si quiero estañar el circuito lo hago antes o después de colocar las piezas de resistencias, condensadores y demás?....Es una pregunta tal vez tonta
