El Cigar Box y el Lap Steel caseros

peterpetrake
#4369 por peterpetrake el 23/07/2018
Voy a comenzar a hacerme una lap steel de 6 cuerdas (¡mi primera vez veremos que sale! :| :D ) y me he puesto a diseñar la forma que quiero que tenga, pero no tengo ni idea de como pasar el diseño que estoy haciendo en el ordenador a la madera para poder cortarla. ¿Alguna ayuda?

Gracias
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
Luisito Baneado
#4370 por Luisito el 23/07/2018
No hay otra que imprimirlo a escala aunque sea en trozos y empalmarlos.

Luego con un calco puedes dibujar el contorno sobre la plantilla, yo lo hago así a veces, no se si los compañeros tendrán algún sistema mejor.
Subir
1
Seritinga
#4371 por Seritinga el 24/07/2018
#4369 pues te digo lo mismo que ha dicho Luís. Imprimir, pegar los trozos y calcar.
Subir
1
Seritinga
#4372 por Seritinga el 24/07/2018

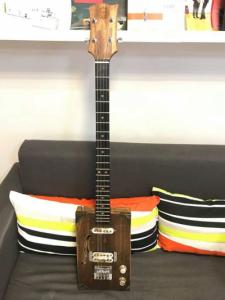

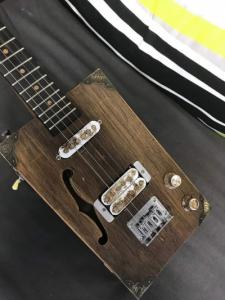

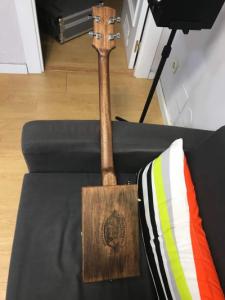

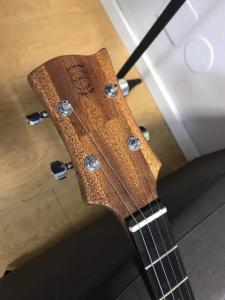

Os dejo ahora unas fotos de mi último trabajo. Un cuatro cuerdas con dos pastillas.
Archivos adjuntos ( para descargar)
Subir
1
peterpetrake
#4373 por peterpetrake el 25/07/2018
#4370 #4371

Muchas gracias. A ello me pongo

Un saludo
Subir
Pinewood
#4374 por Pinewood el 25/07/2018

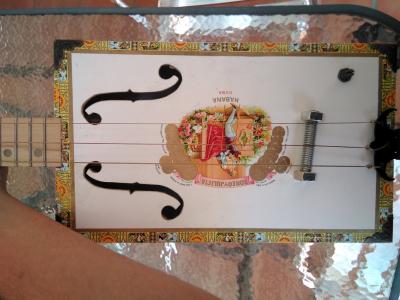

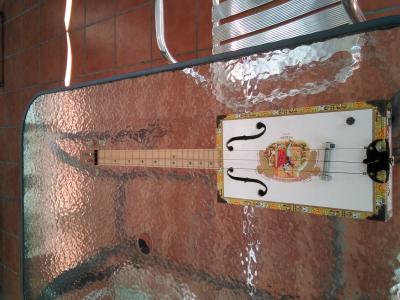

Esta es mi primera cigar, esta hecha con algunos sobrantes de un amigo.

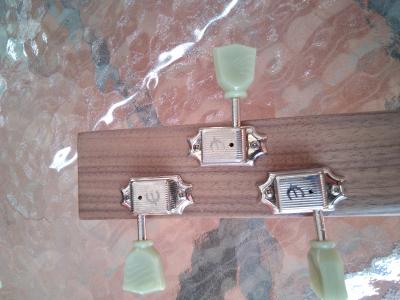

El mástil es de nogal americano con un diapasón de arce europeo todo barnizado con barniz al agua, lo inlays metálicos que costo mucho lijarlos y alguno de ellos se salío y hubo que volver a pegarle con superglue, los tuners son de un epi que tengo que tiene casi 20 años. Se los tuve que cambiar y los reaproveché. El cordal es una bisagra pequeña y esta amplificada con piezo electrico igual con el pot y el jack reutilizados.

Las FF están un poco pachi pacha, espero que no se note mucho.
Archivos adjuntos ( para descargar)
IMG_20180724_150442 (1).jpg
Subir
Seritinga
#4375 por Seritinga el 26/07/2018
#4374 buen trabajo compañero. y no te preocupes por las efes o los inlays, esto está hecho a mano y es normal que haya imperfeciones.
Se ve muy fino el diapasón, pero si me permites darte un consejo sobre los inlays es que no te compliques la vida y vayas a lo fácil, seguro que se te ha ido más
tiempo limandolos y repegandolos que haciendo otras tareas más complejas. Yo para los inlays lo que suelo usar para los diapasones oscuros es una varilla de madera de 5 o 6 mm de estas que venden en las tiendas de bricolaje o en los chinos y para los diapasones claros lo que hago es usar pegamento epoxi mezclado con serrín oscuro aunque también venden el epoxi de color gris, echas unos pegotes lo dejas secar un rato y a lijar.

Saludos.
Subir
Pinewood
#4376 por Pinewood el 26/07/2018
#4375 gracias, tu ultimo trabajo mola un motón! Ya se la idea de esto no es complicarse en esas cosas, que lo divertido es hacer un instrumento a base de los recursos que uno tiene como las cigar box originales, de echo la siguiente iba a ser de ese modo... pero me la han pedido para regalo y me dijeron que gastase, y bueno al final mola pero de cigar box no queda mucho, ya para eso directamente fabricar la caja...

Por otra parte he visto un proyectillo que me ha molado mucho y quisiera probar a fabricar una poco a poco, es una lap steel guitar, me encantan!
Subir
Seritinga
#4377 por Seritinga el 27/07/2018
#4376 Muchas gracias. Hasta ahora los cigar box que había montado (salvo los de seis cuerdas) eran todos con una pastilla, pero este me sugirieron ponerle dos y la verdad es que le da un poco más de versatilidad.

Los lap steel no son dificiles de hacer, si buscas algo sencillo, una tabla y a montar los componentes encima. Si miras unos post más atrás puedes ver uno que he hecho con una tabla de un patín. Es algo muy básico, pero suena.

https://www.guitarristas.info/foros/cigar-box-lap-steel-caseros/215894/pagina362

Ya nos iras contando y mostrando tus avances.
Subir
Seritinga
#4378 por Seritinga el 03/08/2018

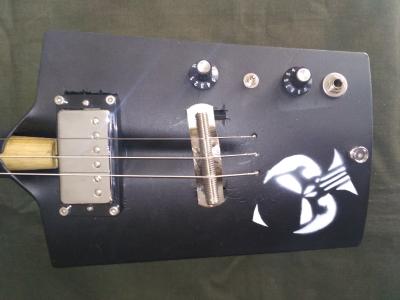

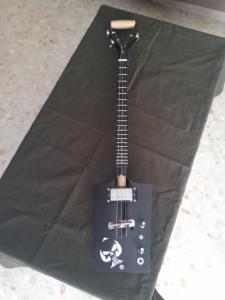

Ahí os dejo una palita con trastes
Archivos adjuntos ( para descargar)
Subir
Seritinga
#4379 por Seritinga el 03/08/2018
Y aquí un audio
Archivos adjuntos ( para descargar)
Pala_punisher
Subir
peterpetrake
#4380 por peterpetrake el 05/08/2018
#4369

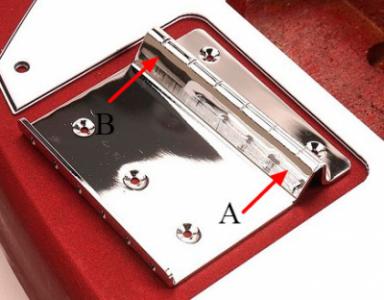

Sigo con la construcción de mi lap y he adquirido el puente que se ve en la imagen adjunta. Me ha surgido la duda de que punto debo de tomar de referencia para medir la escala de la lap y calcularlos trastes para hacer el diapasón, ¿el punto A o el B?¿o el centro del puente?. Perdonar mis preguntas que probablemente sean de lo mas absurdo.

Muchas gracais
Archivos adjuntos ( para descargar)
Subir
