Cablear un Fuzz Face

manutd7
#1 por manutd7 el 08/09/2015

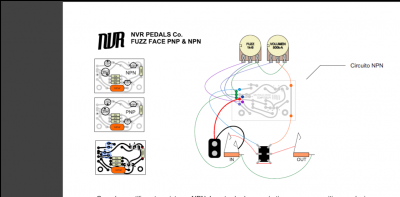

hola tengo un problema montando un pedal, un aparentemente sencillo clon del fuzz face, el problema es que no logro cablear el 3pdt al la tarjeta del circuito, originalmente viene para montarlo con un dpdt pero este no lo pude conseguir, así que solo tengo un 3pdt. Si pudieran ayudarme lo agradecería mucho.
Archivos adjuntos ( para descargar)
Subir
Juan
#2 por Juan el 08/09/2015

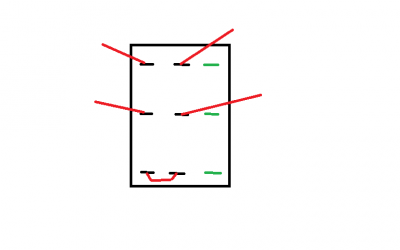

Hola compañero.El 3pdt es igual al dpdt pero con,se podria decir, un contacto mas.Para usarlo como dpdt solamente has de omitir uno de ellos.Se gun este dibujo que te pongo (bastante cutre) utiliza los contactos en negro tal y como en el esquema que has puesto tu y omite los pintados en verde.
Archivos adjuntos ( para descargar)
Sin título.png
Subir
manutd7
#3 por manutd7 el 08/09/2015
Hola, muchas gracias juan, la idea era además poner un LED y true bypass al menos esa es la idea, ya perdí el norte.
Subir
Juan
#4 por Juan el 08/09/2015

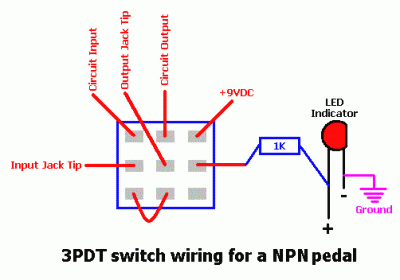

Entonces seria asi. Suerte con el montaje.
Archivos adjuntos ( para descargar)
Subir
Juan
#5 por Juan el 08/09/2015
Este tipo de cableado del 3pdt es true bypass :guitarrista:
Subir
1
manutd7
#6 por manutd7 el 10/09/2015
Muchas gracias
Subir
