Boss GT 1000

stevejose
#49 por stevejose hace 2 semanas
Tengo que decir, que he conseguido cambiar los canales del 333xl por relé.
Aún lo tengo como prototipo, cable midi y una placa de pruebas y en ella he realizado un divisor de tensión, ya pondré un esquemita y un vídeo de cómo cambian, ahora tengo que incorporar un Jack hembra stereo y a cambiar canales con la gt-1000 con la opción de control amp.

Saludos
Subir
jrgblade
#50 por jrgblade hace 2 semanas
#49

Suena bien eso, ya nos contarás más.
Subir
stevejose
#51 por stevejose hace 1 semana
Buenas.

Pues estoy liado con ello y no doy con la tecla.

La GT-1000 tiene tres modos de trabajo en el Control Amp, Lach(anclado o pegado), Pulse (siempre esta en OFF, y cuando pulsas haces un ON) e Invert( Siempre esta en ON, y un OFF cuando cambias).

Esta pedalera segun manual, cuando el Control AMP esta en OFF significa que estas cerrando el rele interno, y si esta en ON esta abierto.

La unica forma que me trabaje mas o menos es configurado en Invert, pero que pasa, este modo te da un pulso siempre que hay algun cambio en el Control AMP tanto si le das un ON o un OFF, y esto no me vale, ya que cuando cambias de Patch por ejemplo tengo el Control AMP 1 en OFF y el Control AMP 2 en ON, y paso a otro Patch que tiene el Control AMP 1 en ON y el Control AMP 2 en OFF, te mete un pulso por los dos, entonces el ampli no sabe lo que hacer y se queda en el mismo canal que estaba.

En modo Lach no me funciona el cambio, ya que lo hace tan rapido y a la vez que el ampli no se entera del cambio,

Y otra cosa que me come la cabez es la opcion del 3 canal, ya que no doy con la forma de cablear para que funcione, ya que el conector es TRS (una masa y dos vivos) y segun he visto por ahi el tercer canal se cambia cuando estan activados los dos reles, si tengo una masa conjunta no doy con la forma de conectarlo.

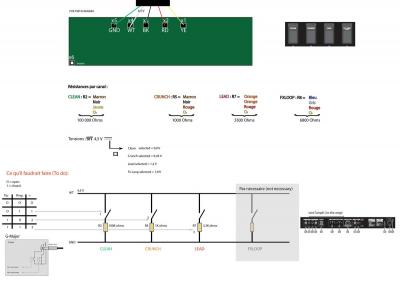

Os dejo un esquema (que saque de un hilo de aqui) del que he seguido, ojo la resistencia que indica para el canal limpio no es correcta, probe con la que indica y no cambiaba, le puse una de 31 KOhms.

Saludos
