Ayuda(switch de tres posiciones)

Aimar
#13 por Aimar el 12/02/2019
#12 entonces cuando consiga el soldador, separó los cables del switch con él para identificar cuál es cuál y luego pruebo en la regleta,no?
El problema son los cables rojos de la zona roja o la posición de los de la zona verde?
Pd:muchas gracias por toda tu ayuda
Archivos adjuntos ( para descargar)
Subir
Kenworht
#14 por Kenworht el 12/02/2019
Los 3 cables negros del selector, a que pertenecen?
Según el esquema, solo devería haber uno.

De los 3 cables rojos tienes que identificar el del centro del selector.
Subir
Kenworht
#15 por Kenworht el 12/02/2019
En la regleta verde te esplico como va.

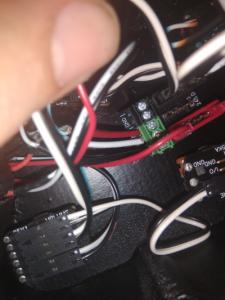

Mirándola de frente teniendo el conector negro a la izquierda.
En el conector negro va la masa del selector. Osea el cable negro. Que veo que son 3. Eso es raro. Siendo uno valdría y tiene que estar conectado al conector negro.

El verde:
El conector que está al lado del negro, osea el de la izquierda, ahí va el cable que sale del centro del selector.
En el medio, la pastilla de neck ( mástil) y a la derecha la pastilla de bridge(puente).
Subir
Kenworht
#16 por Kenworht el 12/02/2019

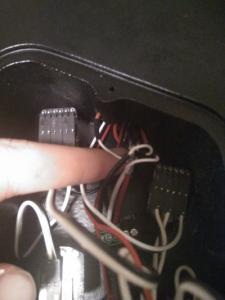

Como es que no tienes conectado ningún cable negro en conector central negro?

Identifica lis cables del selector y cinectalis en la regleta central como pone en las instrucciones.
Subir
Aimar
#17 por Aimar el 12/02/2019
#14 creo que pe
Kenworht escribió:
Los 3 cables negros del selector, a que pertenecen?
creo que solo pertenecen a una cosa,que en el esquema sería la toma a tierra,no?

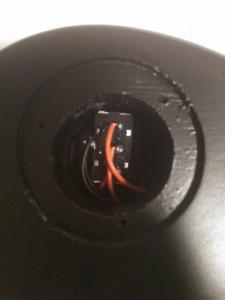

Archivos adjuntos ( para descargar)
Subir
Kenworht
#18 por Kenworht el 12/02/2019
Este puto teléfono pone una i donde yo quiero poner una o.
Subir
Kenworht
#19 por Kenworht el 12/02/2019
Si eso la tierra.
Subir
Aimar
#20 por Aimar el 12/02/2019

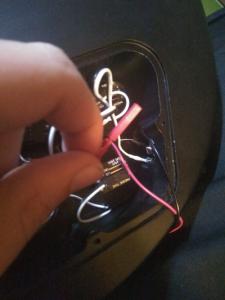

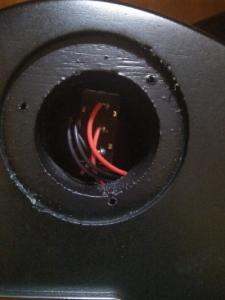

#16 me acabo de dar cuenta, como el switch venía ya hecho solo para conectarlo con las pastillas del kit,esta soldado de una manera rara
Archivos adjuntos ( para descargar)
Subir
Aimar
#21 por Aimar el 12/02/2019
Voy a sacar el switch para enseñar y ver mejor lo que hay
Subir
Aimar
#22 por Aimar el 12/02/2019

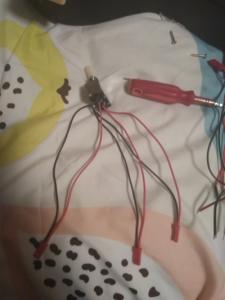

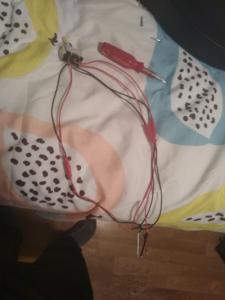

Esta así el switch,necesitaré el soldador porque uno de los cables negros se le ha soltado al sacarlo,pero esta hecho de una forma rata,o eso me parece
Archivos adjuntos ( para descargar)
Subir
Kenworht
#23 por Kenworht el 12/02/2019
Mira vamos a hacer una cosa.
Localiza el cable del medio. Del selector
Y conectas el cable negro apantallado. Y este va a ser el cable de la salida del selector. Y este va a la izquierda en el conector verde.

Los otros 2, el blanco al medio y el rojo a la derecha.

Si cuando conectes todo el selector funciona al revés, vas al conector verde y inviertes la posición de blanco al rojo.

Y entonces que pasa con el negro.???

Es lo que hay.

Valla maravilla de set.

Hazlo y manda foto que estoy aquí esperando.
Subir
Kenworht
#24 por Kenworht el 12/02/2019
Pues ya que necesitas el soldador, le sueldas un cable para conectar en el conector de masa.

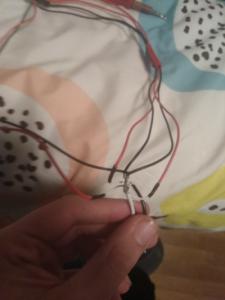

Necesito ver las puntas de los cables que van atornillados.
Subir
