Ayuda Esquema CTS push pull

  • 1
Sergio95
#1 por Sergio95 el 07/07/2021
Buenas, tras varias búsquedas por internet y el foro, no he encontrado solución a mi duda por lo que he decidido crear el post.

El caso es que tengo un cuerpo de guitarra que pretendo montar con pastillas seymour duncan en HH, un selector toggle de 3 posiciones, 1 Volumen y 2 Tonos.

Mi idea es que el potenciometro push pull sea el del volumen, para que al tirar de el haga el split en ambas pastillas a la vez, pero solo encuentro esquemas en los que el split se hace con 2 potenciómetros, no con uno.

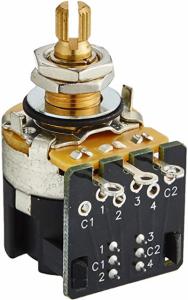

Mi pregunta es, ¿es posible hacerlo, como sería el esquema? Ya no se donde buscar la solución, dejo una foto del potenciometro en cuestión.

Muchas Gracias.
Archivos adjuntos ( para descargar)
Subir
bocasucia
#2 por bocasucia el 07/07/2021
Hola compañero.

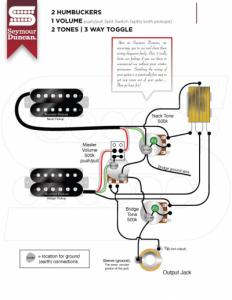

Supongo que ya lo habrás mirado en la página oficial de Seymour Duncan.
¿Cómo lo ves?
Saludos
Archivos adjuntos ( para descargar)
Subir
Sergio95
#3 por Sergio95 el 08/07/2021
#2 gracias por responder compa, si, lo he visto, el problema esque ese dibujo del push pull no veo como conectarlo en el modelo cts, los pines son diferentes y no se donde conectar
Subir
Kenworht
#4 por Kenworht el 08/07/2021
Conecta la unión de la pastilla en el número 2 de la izquierda. Abajo, en el pone, pones el cable de masa.
Si cuando actúa el push-pull, estuviera a revés, conectas la masa en el pin1.
Subir
Kenworht
#5 por Kenworht el 08/07/2021
Me he colado.
Donde pone C1 va el cable. Y donde pone, 2, ahí va la masa.
Subir
Kenworht
#6 por Kenworht el 08/07/2021
Para que esté en single ha de estar conectado a masa. Para humbucker, sin conectar.
Puedes probar primero con el polimetro , cuando junta el pinC1, a la masa.
Subir
Sergio95
#7 por Sergio95 el 08/07/2021
#4 Hola Kenworth, gracias por responder

Si te he entendido bien, dices de soldar el final norte y el principio sur DE AMBAS PASTILLAS en c1 y el masa al 2 para que cuando saque el pivote, lo derive a masa y quede en single.

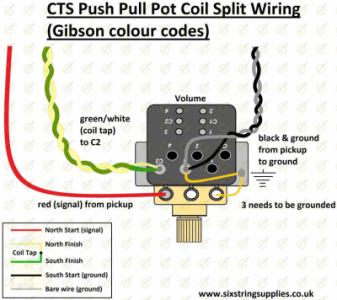

He encontrado este esquema, que usa el c2 y el 3, pero por lo que he leído es lo mismo que usar el c1 y el 2, lo único que cambiaria es que el rojo (el principio norte) iría a su correspondiente potenciómetro de tono no?
Archivos adjuntos ( para descargar)
Subir
Kenworht
#8 por Kenworht el 08/07/2021
Si vas a soldar la uniones, de las 2 pastillas a un mismo potenciómetro,
Usa un pin para cada pastilla.
No uses el mismo pin para las 2.
Una en el central y otra en el central de al lado. Son los pines de masa los que van conectados a masa.
Cuando digo unión , son los cables rojo y blanco para Duncan y verde y amarillo para Gibson.
Subir
Sergio95
#9 por Sergio95 el 08/07/2021
#8 Entonces en resumen, blanco y rojo de una pastilla al c1, blanco y rojo de la otra al C2, los negros a sus respectivos potenciómetros de tono y verde y malla a masa con el pin 2 no? Gracias por la paciencia jaja
Subir
Kenworht
#10 por Kenworht el 08/07/2021
C1 a una pastilla y C2 a la otra.
El cable verde y pelado van a la carcasa del pote de volumen. No van al switch.
Que tipo de selector de pastillas tiene l guitarra?

Te queda averiguar dónde conecta a masa los respectivos 1 y 2 de cada C.
Valla lío eee....

:unabirra:
Subir
Kenworht
#11 por Kenworht el 08/07/2021
La masa, está situada en la carcasa metálica de los potes.tienen que estar unidos con un cable. Formando la línea de masas de la guitarra. Tú sacas de ahí un cable para darle masa al conmutador, ya sea al pin1, o al pin2, de cada C.
Subir
Kenworht
#12 por Kenworht el 08/07/2021
Una vez ya sepas que pin es, los unes con el mismo cable que has conectado a la carcasa.
