Amplificadores dieléctricos, sin válvulas, sin transistores, ...

fmk
#1 por fmk el 13/12/2018
El mundo de la amplificación es un páramo de posibilidades, muchas casi desconocidas, e infinitas opciones y tecnologías, olvidadas a veces, otras novedosas, pero interesantes siempre.

En este caso concreto que nos ocupa y por desconocido que sea,
hay otra topología algo interesante, dentro de lo que es la amplificación en general, son los "Amplificadores dieléctricos".

Los he conocido leyendo un libro de hace la repera de años, y me ha picado la curiosidad.

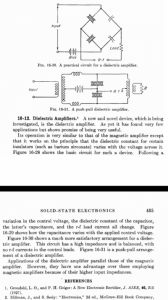

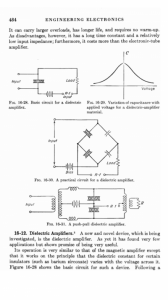

No hay prácticamente casi info, en estas dos imágenes adjuntas comentan algo del tipo de circuito y materiales,

puede que el potencial a aplicar en los dieléctricos sea generoso, para poder crear un flujo que cebe la amplitud de la señal, flujo o corriente, aunque no creo que se tenga que llegar a voltajes de plasma o bobina de tesla por comparar con algo.

El truco de la cosa es el componente dieléctrico a utilizar.

No he encontrado por el momento ningún montaje o prototipo práctico para señal de audio ( Audio frecuencia)

Algunas aplicaciones para transducción microfónica y micrófonos podrían basarse en ello.

Por ahora es lo que conozco después de mucho mirar y leer.
Cualquier aportación en el sentido de armar una etapa amplificadora en esta dirección es bienvenido y aplaudido.

Saludos.
Archivos adjuntos ( para descargar)
Subir
Sergio
#2 por Sergio el 15/12/2018
Qué interesante, me quedo a leerte.
Subir
fmk
#3 por fmk el 20/12/2018
Pues no he visto mucho mas, aunque en esas imágenes hay hasta un esquema phush pull , jeje.

El punto complejo es el dielectrico, si se despeja esa incógnita estaría el tema, no me hago idea aún de cuanto puede amplificar este tipo de configuración, ni de que modo lo hará.

La manera de trabajar del dieléctrico es un material aislante entre dos placas o electrodos planos o próximos, al hacer circular una tensión parece ser que se acumulan microflujos de descargas eléctricas que pasan de una placa a la otra y se crea una disposición eléctrica o similar.


Lo que dice la wiki
[url]https://es.m.wikipedia.org/wiki/Dieléctrico[/url]
Subir
Luisito
#4 por Luisito el 20/12/2018
Me sumo al hilo a ver si se anima.
Subir
fmk
#5 por fmk el 20/12/2018
Luis pues porque no se muy bien aún que poner de dieléctrico en ese esquema o circuito, si no ya estaría medio montado,

Si no encuentro ninguna ñapa que me haga de dieléctrico corrobarado de antemano, habría que fabricarse alguno según método de prueba y error, se me ocurre por ejemplo el montar un dieléctrico con dos placas o planchas muy próximas con un dieléctrico de mica ( moscovita, mica negra, etc) por ejemplo con placas de mica como la que se les ponía para aislar los transistores de potencia ( antes de existir la pasta térmica blanca aislante).
:-)

Pero vaya seguro que alguien nos puede decir de forma acertada y segura que dieléctrico podemos poner
ahí,
¿algún especialista en dielecticidad por aquí?
Subir
ferthunder
#6 por ferthunder el 21/12/2018
Sí hombre, como si no tuviéramos ya bastante polémica entre las válvulas y los transistores como para meter un elemento nuevo en discordia, jajaja!!!
Subir
fmk
#7 por fmk el 21/12/2018
Jajaja muy bueno ferthunder, si ya hay variedad si,

Más bien para relajarnos de siempre lo mismo.

Y esto es otro tipo pero también están los amplis magnéticos y los de sin trafo de audio a válvulas.

Estos dieléctricos, (como los magnéticos) los veo más como etapa de potencia, se pueden combinar con previo de válvulas o transistores, además de utilizarlos como simples reguladores de energía o luz.

:-)
Subir
toni diaz
#8 por toni diaz el 21/12/2018
Otro Litronico que se une, todavia tengo por ahi algunos 2n3055 con sus micas, que viejuno soy jejeje. Viendo los esquemas y su antigüedad lo mas posible es que el dielectrico sea baquelita, material que todos los que trabajamos con cacharros antiguos odiamos.
Me surgen todas las dudas del mundo, material del elemento resonante, distancia entre ellas y el dielectrico, tensiones... uff
Subir
fmk
#9 por fmk el 21/12/2018
Si es verdad, cuantas cosas por despejar...¿que impedancia verá la carga o el primario del trafo?

¿cuanta tensión/voltaje será precisa para motivar a los dieléctricos a amplificar?

Muchas cosas pero que interesante a la vez.

En la baquelita no había caído, la porcelana es otro dieléctrico, el cristal, etc
Subir
toni diaz
#10 por toni diaz el 22/12/2018
Pues investigando un poco lo que deduzco con mi pesimo ingles es que las aplicaciones de este amplificador es para motores. Un primitivo control por frecuencia https://patents.google.com/patent/US2848563 un variador de 1958 vaya
Subir
fmk
#11 por fmk el 23/12/2018
Buen aporte Toni, no conocía esa patente, es muy parecida en cierta forma a ese esquema phush pull que encontré.

Esta topología es muy similar a la de los amplificadores magnéticos y como en ella, supongo que la utilización de diodos aumenta en gran medida la ganancia de estos dispositivos, de una manera exponencial.

También en los magnéticos como en estos dieléctricos, las aplicaciones fueron mas demandadas según lo que demandó la época, aplicaciones de motores y militares, radar, control de grandes energías con controles simples y manejables y sobre todas las cosas anteriores la robustez y durabilidad sin partes móviles.
