Amplificador mirena deluxe

  • 1
Jon Mirena
#1 por Jon Mirena el 08/03/2018
Yo me queria hacer otro ampli pero un dia me encontre la pagina de rob robinette y me convencio para hacer una version del fender tweed deluxe.
Archivos adjuntos ( para descargar)
5E3_Deluxe_Amp_Layout.pdf
Subir
Jon Mirena
#2 por Jon Mirena el 08/03/2018
segui investigando y añadiendo mods de esa pagina y de otras como por ejemplo el proyecto de 5e3 de tube town y finalmente salio esto
Archivos adjuntos ( para descargar)
laiout 5e3.pdf
Subir
Jon Mirena
#3 por Jon Mirena el 08/03/2018
utilice un programa llamado diylc para hacer el laiout y me resulto muy facil, en la pagina de rob robinette hay varios laiouts en el formato de ese programa.
Subir
Jon Mirena
#4 por Jon Mirena el 08/03/2018

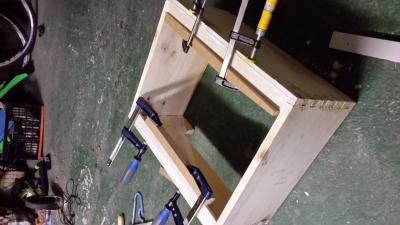

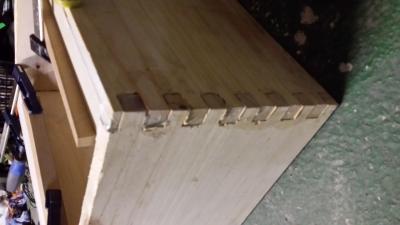

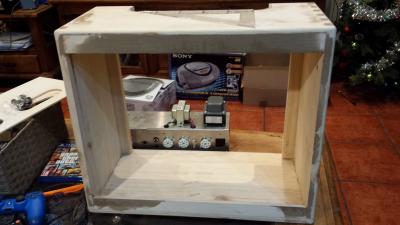

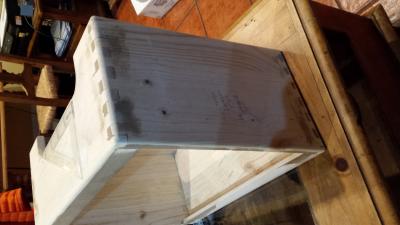

cuando llegaron todas las piezas nos ponemos a montar, esta vez decidi empezar por el mueble y no empezar con los cables hasta terminarlo, porque si no con las prisas de querer hacerlo sonar se corre demasiado.
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#5 por Jon Mirena el 08/03/2018

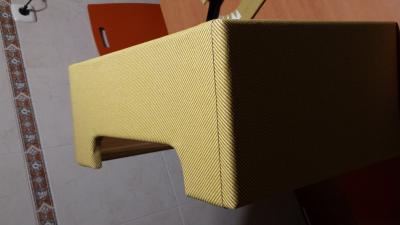

estuve dudando con hacerlo acabado en madera o forrar con tela y el color de la tela, finalmente...
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#6 por Jon Mirena el 08/03/2018
el grillcloth que tenia pedido no me convencia y tras consenso familiar pedi otro que quedaba mucho mejor
Subir
Jon Mirena
#7 por Jon Mirena el 08/03/2018

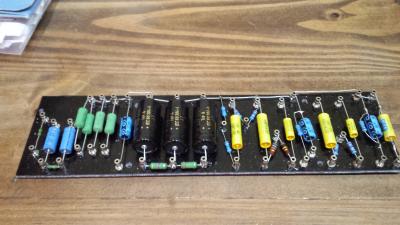

terminado el mueble empezamos con los cables
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#8 por Jon Mirena el 08/03/2018

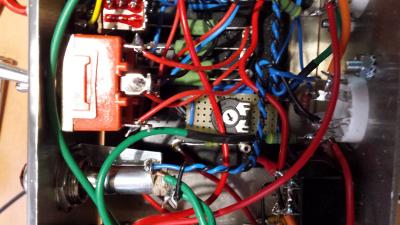

y empiezan a entrar muchos cables
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#9 por Jon Mirena el 08/03/2018

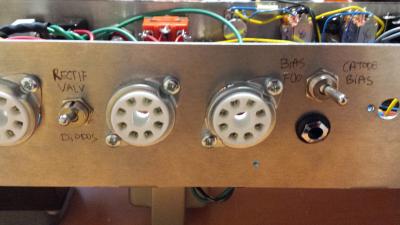

al final entran todos y tiene selectores y botones por todas partes
Archivos adjuntos ( para descargar)
Subir
1
Jon Mirena
#10 por Jon Mirena el 08/03/2018

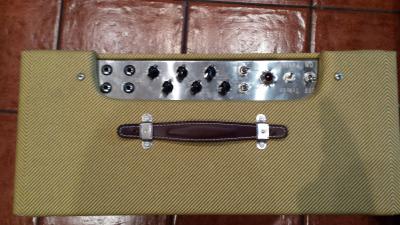

le hacemos un faceplate en inoxidable con grabadora laser y a montar
Archivos adjuntos ( para descargar)
Subir
1
Jon Mirena
#11 por Jon Mirena el 08/03/2018

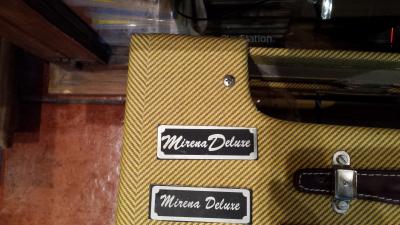

ya solo faltaba un detalle, el logo y empezamos a hacer pruebas
Archivos adjuntos ( para descargar)
Subir
1
Jon Mirena
#12 por Jon Mirena el 08/03/2018
después de un montón de pruebas cuando ya tenia algo que me gustaba decidí que el negro no era el color del lago del ampli y a pesar de la opinión familiar decidí hacerlo en el color del tweed deluxe y casualidad en el chino del barrio tenían un bote de spray de color teja que quedaba muy bien.
El método es pintar un trozo de inoxidable con spray y eliminar con grabador laser la parte de las letras.
Subir
