ALtavoz sin OHM's

Luisito escribió:

Me uno a esa petición de Tony

Eso es lo que mola del foro tio, cada uno es un crack en su terreno, tu con las maderas, guitarras, cajas de altavoces, acusticas y tal eres un fenomeno!!

Superoverdrive5150 escribió:

Alguna colleja me he llevao de despista2

para mi recibir collejas del maestro despista2 es un lujazo, me ha ayudado muchisimo en mis proyectos y espero seguir aprendiendo, creo que todos le debemos mucho en el foro, y no es hacer la pelota, es decir la verdad.

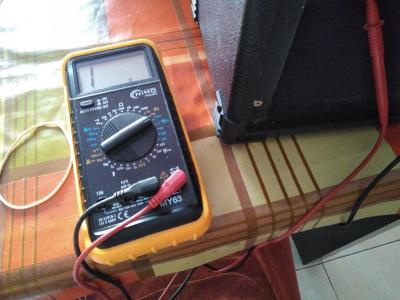

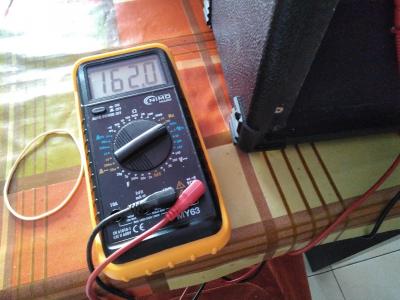

Hola estas son las medidas en minivoltios una foto con el ampli encendido y otro apagado. ¿Con estos resultados que debo hacer?

0.16V a la salida,¿esa es con el ampli apagado? , ¿la medida que te marca el 1 supongo que debe ser cuando tienes el amplificador encendido verdad? eso significa que la tension continua en bornas de la salida es superior a 200mV, deberias medir con el ampli encendido poniendo el tester en una escala superior, yo hubiese empezado por 20v y de ahi hubiese ido bajando para afinar el tiro, ese 1 que te sale en la foto creo que indica eso, que la tension que estas midiendo es superior a la que soporta la escala de 200mV.

Los 162mV que mides con el amplificador apagado son ruido que se induce en los cables. Un "1" a la izquierda siempre significa "fuera de rango". Eso quiere decir que la tensión (o la resistencia, o la intensidad, o la magnitud que estés midiendo) sobrepasa el fondo de escala que tienes seleccionado. Vuelve a medir en escala de 200V; seguramente medirás en torno a los 15 ó 20V, lo que querría decir que el integrado amplificador de potencia está dañado. Para un amplificador de 20W, seguramente será un monolítico pentawatt, tipo TDA2040 o similar.

Hola el 1 es apagado, la otra medida es encendido, Con estos datos que puedo hacer?

TonyGT-Ibiza escribió:

ese 1 que te sale en la foto creo que indica eso

Totalmente correcto. Te me has adelantado mientras estaba respondiendo. Muchas gracias por tus comentarios anteriores, compañero.

#29
¿El 1 con el ampli apagado? entonces es que el ruido que se induce supera los 200mV, pero me parece demasiado raro, salvo que sea con el ampli recien apagado, con carga todavía en los condensadores de la fuente de alimentación; y eso también indicaría un fallo en el amplificador de potencia. Ese tipo de integrados no superan los 2 ó 3 euros de precio... Yo lo cambiaría, porque casi con toda seguridad, es el causante del problema.

despista2 escribió:

Totalmente correcto. Te me has adelantado mientras estaba respondiendo. Muchas gracias por tus comentarios anteriores, compañero.

jajaajaja, te he interrumpio escribiendo sin querer, pues vaya putada lo de este amplificador si le ha jodido los altavoces, por que a la salida de un ampli de 20w no creo que haya transistores de potencia, mas bien algun integrao.

En 20 de continua encendido da 0,14 y apagado 0,80.
Si es el integrado, y lo cambio , ¿volveria a ocurrir por otro componente erroneo?
Gracias.

#33
Pues esto ya es especular mucho, pero no estaría de más cambiar el condensador de desacoplo de continua que habrá a la entrada del integrado de potencia, el pin 1 en el caso de que se trate de un TDA2040 ó equivalente.
Supongo que es demasiado obvio, pero... ¿qué potencia soportaban los altavoces que se han quemado?

Gracias, revisare todos los condensadores.

¿Alguna forma de revisar el TDA en la PCB?

Informacion:
Power 230Vac 19W 50hz
Speaker rating: 20W 8 ohm

Imagino que si el altavoz es recuperable me saldra caro. Otra solucion es comprar uno que aunque no sea para bajo especificamente pueda hacer su funcion. Lleva uno de 6" o 6.5" y quizas con unos watios de más?

Saludos.

Que os parecen estos altavoces: de 8 ohm 6.5" suponiendo que encaje en la caja

Eminence ALPHA-6CBMRA (100W)

Fonestar UT-610 (30W)

Saludos
