Zumbido masa en pedal

mustako
#1 por mustako el 10/09/2019
Hola a todos. Me acabo de montar un par de pedales DIY (Les Lius y SHO) y el Les Lius me suena genial cuando lo uso con pila. Pero en cuanto conecto el alimentador, mete un ruidazo del copón (he probado con 3 transformadores y con todos mete el ruido).
Es más, si lo enchufo sin conectar el jack de entrada, mete un ruido como de masa insoportable. El problema es que he revisado todo el esquema y no veo ningún fallo. Algo estoy haciendo mal para que funcione bien con pila y con el transformador meta ruido.
Cuanto más giro el potenciometro de volumen, más ruido mete. Pero lo que me mosquea es que sin el jack de entrada meta ese ruido de masa.
¿Alguien tiene alguna idea de qué estoy haciendo mal?
Gracias de antemano.
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Lespaulhc
#2 por Lespaulhc el 10/09/2019
Hazle un privado a tonygt seguro te dice que puede ser.
Subir
1
NiLace
#3 por NiLace el 10/09/2019
Yo le echaría un vistazo a ésto mientras tanto. Por lo que comentas parece tener mucho sentido:

http://www.muzique.com/lab/hum.htm
Subir
toni diaz
#4 por toni diaz el 10/09/2019
Si te funciona bien con pila al circuito no le pasa nada, inténtalo con una fuente de alimentación buena, y muy importante en una caja metálica, es un circuito muy sencillo y pilla bastante RF.
Una resistencia de 1M y un condensador de 82pF o 100pF en paralelo en la entrada ayuda mucho a eliminar radiofrecuencia.
Luego las cosas que ya sabes cable de hilo más malla en entrada y salida, el cableado interno lo más corto posible etc
Subir
1
Murys
#5 por Murys el 10/09/2019
Estoy con toni diaz, montalo dentro de la caja metálica y verifica que todas las tierras tengan continuidad, así no debería de haber ruido a masa, si igualmente el ruido persistiera intenta soldar cualquier punto que vaya a tierra directamente al chasis.
Subir
mustako
#6 por mustako el 10/09/2019
Joe es que es super raro. Llevo toda la tarde probando cosas y no consigo averiguar nada. Si, si lo tengo en una caja metalica, con los jacks metalicos haciendo contacto y he verificado la continuidad de masa.
Lo raro es que con pila suena genial, mete un pelin de ruido si subo el pote de volumen pero es insignificante.
Pero en cuanto lo enchufo al trasformador mete un zumbido que se oye casi tanto como la guitarra. Y es más, si le quito el jack de entrada, suena zumbido como a masa, como cuando se te rompe un cabe y hace contacto con la parte metalica.

He estado haciendo pruebas y he visto una cosa: sin pila ni adaptador, con la guitarra en la entrada y salida, si pulso el pedal hace true bypass y suena perfectamente a traves del ampli.
Pero si vuelvo a pulsar, estaría activando el pedal y no deberia sonar nada, supongo, ya que no tiene alimentación. Pues si le doy fuerte a las cuerdas suena un poco la guitarra. Lo que me lleva a la conclusion que quizas sea el 3pdt, que deje pasar un poco la señal estando cerrado.

Disculpad la chapa, es que me tiene mosca este tema.
Subir
Murys
#7 por Murys el 10/09/2019
tienes el esquematico?... de casualidad tienes interfaz de sonido? para algún software?
Subir
Chuchez
#8 por Chuchez el 10/09/2019
La Masa en un pedal, mal asunto ...
Archivos adjuntos ( para descargar)
La Masa.jpg
Subir
Murys
#9 por Murys el 10/09/2019
mustako escribió:
Lo raro es que con pila suena genial, mete un pelin de ruido si subo el pote de volumen pero es insignificante.
Pero en cuanto lo enchufo al trasformador mete un zumbido que se oye casi tanto como la guitarra.

Dos planteamientos:
1º Si lo usas on la pila suena genial y si lo alimentas suena el zumbido? no será tu conector a 9v el que pueda estar fallando?, si estos transformadores te funcionan bien con otros pedales puede que por el conector esté el problema.
2º Es un ruido a masa o es ruido de una oscilación?
Subir
mustako
#10 por mustako el 11/09/2019

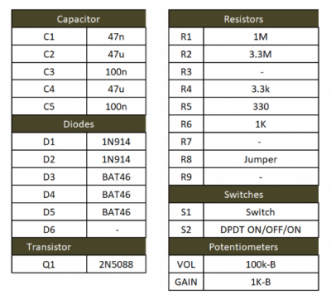

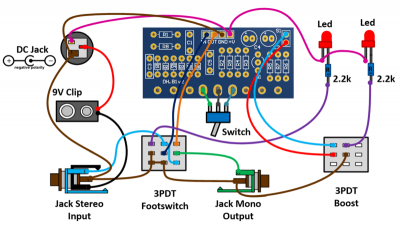

Pues normalmente los monto yo en veroboard, pero esta vez he sido vago y he pillado la placa hecha ya. No, no uso interfaz, lo uso normal jeje.
Es ruido de masa, constante.
Probaré a cambiar el conector y si no, cambio el 3pdt a ver...
Bua es que esto de montar un pedal y que algo falle, es una locura, sobre todo si no tienes ni idea de electronica como yo.
Archivos adjuntos ( para descargar)
Subir
toni diaz
#11 por toni diaz el 11/09/2019
#10 así se aprende, no hay otra. Nadie aprendió de las victorias y solo los perseverantes de las derrotas
Subir
4
NiLace
#12 por NiLace el 11/09/2019
#11 Joder, ¡qué gran frase!
Subir
