Warwick Corvette 5 cuerdas activo no suena, ayuda con la electronica

jack walker
#1 por jack walker el 13/12/2019

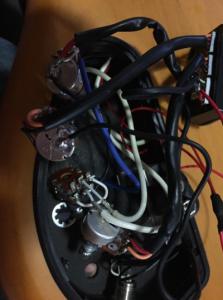

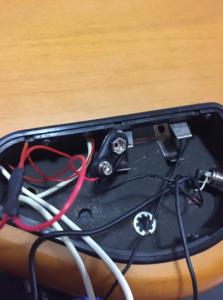

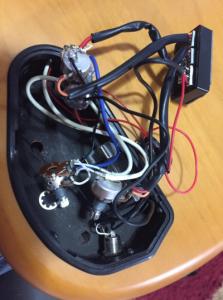

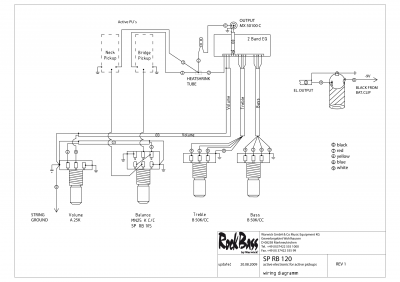

me han traido un bajo Warwick rockbass Corvette 5 cuerdas Activo con problemas en su electronica ya que no suena, el problema es que alguien mas lo habia intentado componer y me dejo un lio en los cables, pedi el diagrama en los foros de Warwick y me dedique a soldar los cables mal puestos y rotos tal y como venia en los diagramas, el bajo sigue sin sonar y no se si sea por algun problema con el pream o hayan descompuesto las pastillas y la verdad no se de que manera checar las pastillas o el pream con el multimetro porque me da miedo descomponer algo que si sirva. Adjunto el diagrama y fotos de como lo tengo para quien me pueda ayudar
Archivos adjuntos ( para descargar)
Subir
Linux User.
#2 por Linux User. el 13/12/2019
Bienvenido al foro.
Subir
1
jack walker
#3 por jack walker el 13/12/2019
#2 Muchas gracias, he estado leyendo algunos temas pero no he podido resolver mi duda, así que me decidi a pedir ayuda especifica respecto a mi problema
Subir
Tarant!no
#4 por Tarant!no el 13/12/2019
Con el multímetro no vas a romper nada, sólo mides y compruebas continuidad. No salen fotos de la salida de jack, ¿has comprobado que no esté ahí el cable suelto?
Subir
jjmendez1961
#5 por jjmendez1961 el 12/06/2021
Las pastillas tienen 3 cables una tierra de chasis un negativo y un positivo, si checas continuidad entre la tierra y el negativo podría no haber continuidad, una manera de saber si están bien es midiendo la continuidad entre el positivo y negativo al rededor de unos 6Kohms para arriba, si pasas un objeto metálico por las ferritas es posible que el campo magnético del embobinado varíe y con ello la impedancia de la bobina si obtienes algún valor las pastillas están bien, también checa que cuando insertas el plug del cable el voltaje de los 9volts de la pila llega a las pastillas y al preamp, ya que el Jack funciona como un interruptor del negativo de la pila.
