Sustituir selector telecaster por selector rotativo

Buenas tardes,

Estoy pensando en montar una guitarra reutilizando piezas de una vieja telecaster que tengo. Me gustaría cambiar el selector de pastillas estándar de telecaster por un selector rotativo que haga exactamente lo mismo: pastilla puente, ambas pastillas o pastilla mástil. Quiero hacerla sin protector ni la chapa de control típica que suele traer, y por cambiarle más la estética me gustaría cambiar el selector a uno rotativo. Las pastillas que tengo son unas Fender Tex-Mex.

¿Alguien podría enviarme link de compra a uno que me sirva y esquema de cómo soldarlo? No hay problema si además del selector tengo que comprar potenciómetros diferentes para el tono y volumen.

Gracias!

#11
Los otros cables se quedan cómo están en el standard wiring que te puse....sólo tienes que conectar los cables que quedan sueltos al selector.....más fácil no te lo podemos dejar 🤷‍♂️

Cuantas posiciones quieres? 3 o 4?
El cuerpo que tienes ya esta preparado para ir sin control plate y pickguard?

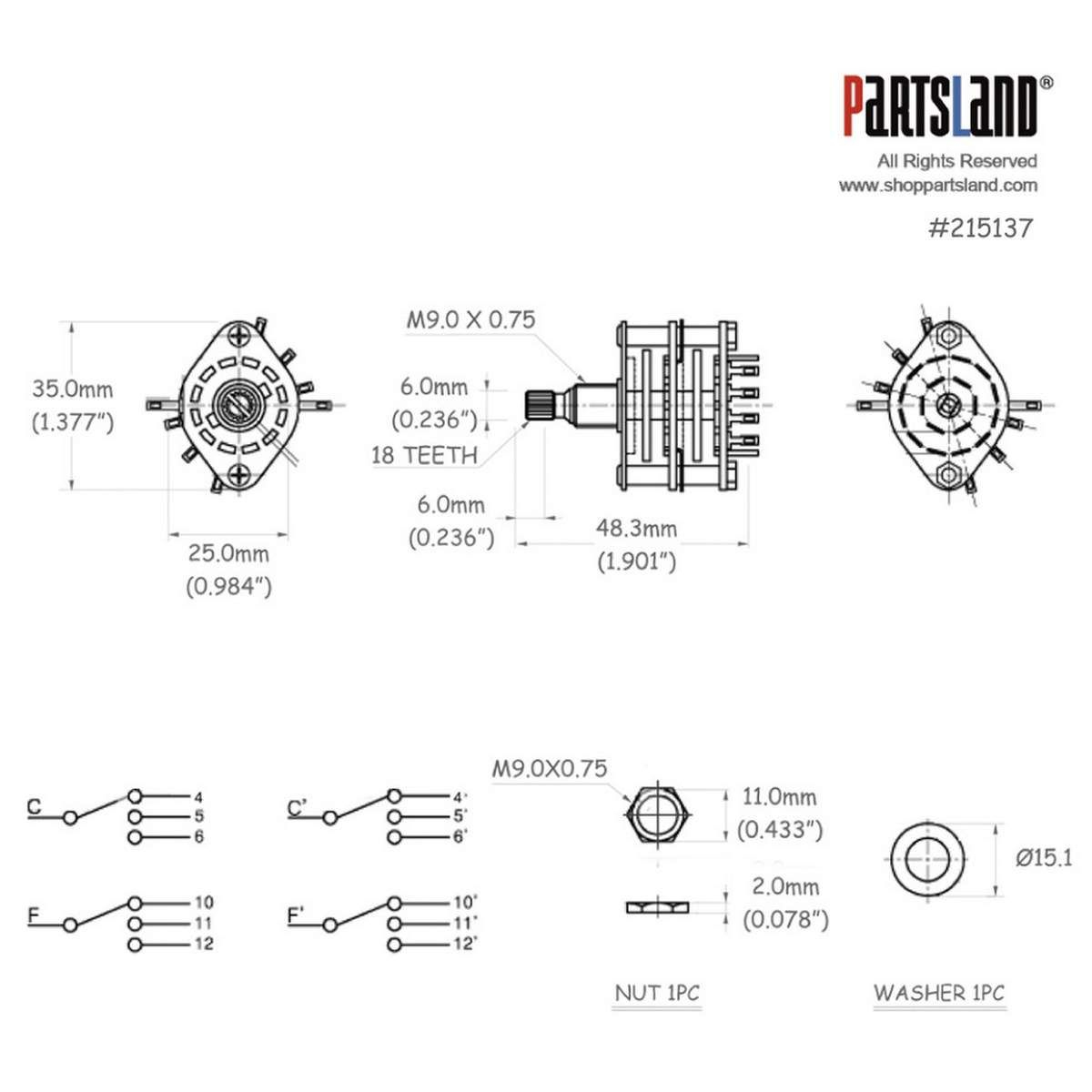

Pues tienes el selector de las PRS...en Madinter le tienes...ahí tienes también cómo conmuta
https://www.madinter.com/es/selector-rotativo-de-3-posiciones-estilo-prs.html

Gracias! @lutop con tres posiciones me vale. La guitarra la estoy deshaciendo y le estoy poniendo una tapa por encima. Es un experimento. Así que a priori y si todo sale bien, si.
@rubiolus lo había visto, pero no acabo de entender cómo ponerlo… podrías hacerme un dibujo si no te importa? La verdad que más que soldar no tengo mucha idea de electrónica.

Gracias!!

Bueno, te dejo un dibujo en función de este selector que es de 4 polos y 3 posiciones...con 2 polos y 3 posiciones te hubiese valido, pero no lo tienen en Madinter, y ya que vas a pedir allí pues pide el que te he puesto

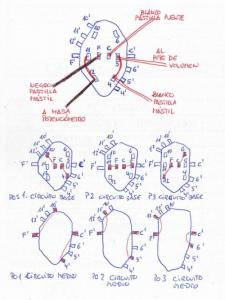

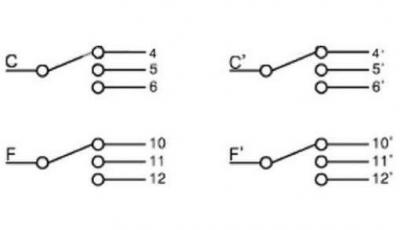

Independientemente de que haya puesto bien o no los números, estos chismes conmutan cómo te pongo en el cutre dibujo que he hecho. El dibujo de arriba es cómo debes cablear. Y las dos filas de abajo es cómo conmutan las patillas, el del medio es cómo conmuta el circuito de la base y el de abajo es cómo conmuta el circuito del medio

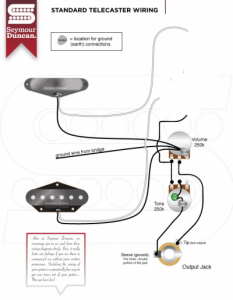

Finalmente te dejo el Standard wiring de una teleca al que le he quitado el selector de cuchilla y haría nada más falta que tirar los cables al selector dónde corresponda. Creo que está bastante claro...lo único de este último diagrama es que el cable negro de la pastilla del mástil tendrías que desoldarla del pote de volumen y llevarla al selector

Muchas gracias por las molestias! Voy a echarle un ojo porque esta podría ser una solución.

Gracias!!

El esquema para el conmutador es funcional pero es del todo enrevesado cuando no hay necesidad de ello.
El análisis es el siguiente:
- En la primera posición (puente) la pastilla del mastil mantiene el vivo conectado a la salida, lo cual inevitablemente será una fuente de ruido añadida ya que su bobinado hará de antena.
- La dependencia mecánica (conexión en el conmutador) de la masa (en la del mástil en este caso) se debe evitar si no hay una necesidad que la justifique. En la suma clásica de pastillas sobre una Telecaster esa necesidad no existe.
- La complejidad innecesaria siempre es un factor a evitar. El circuito propuesto maneja cinco conductores cuando con tres es suficiente.

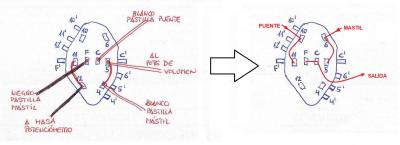

El dibujo de la derecha mantiene el mismo sistema que ha usado Fender (el más simple y funcional) pero trasladado a un selector rotativo.

#7

¿te importaría marcarmelo "for dummies" por favor? No tengo mucha experiencia en esto, y algo que para seguramente cualquiera que entienda un poco a mi se me escapa. ¿Cómo sería el diagrama teniendo en cuenta los dos cables de cada pastilla, los potis de volumen y tono y el jack?

Gracias!!

#7
Se agradece la aclaración pro y las causas por la que mi circuito no es el óptimo...me lo guardaré para no volver a caer en el error...tengo que revisar también pues el de 4 circuitos que lo tengo igual
En cuánto al selector, las fotos de Madinter aparece un selector de 5 circuitos, si, pero se anuncia cómo de 3 y el esquema es para 3 circuitos...luego también tienen el de 5, pero yo he enlazado el de 3

#8
Pues dónde pone puente va el cable blanco de la pastilla del puente, donde pone mástil va el blanco de la del mástil, y dónde pone salida es el cable negro que sale del potenciómetro de volumen...no hace falta hacer nada más...poner un puente entre C y D Y puentes entre las patillas marcadas

Pedro Vecino escribió:

. El circuito propuesto maneja cinco conductores cuando con tres es suficiente.

A vale, ya entiendo a lo que te refieres...en el mío hay que tirar 5 cables por lo que salen 5 circuitos, en el tuyo 3

#9

Genial, gracias!!! Sería de madinter el de 3 posiciones entonces ¿no? ¿Los otros cables de las pastillas a donde irían entonces? A la masa ¿no?

#11
Los otros cables se quedan cómo están en el standard wiring que te puse....sólo tienes que conectar los cables que quedan sueltos al selector.....más fácil no te lo podemos dejar 🤷‍♂️
