Se puede colocar push-pull en pastillas de Cort cr250?

Martin
#1 por Martin el 19/01/2018
Hola, primero que nada quiero agradecer todo lo que aprendí de esta espectacular comunidad!

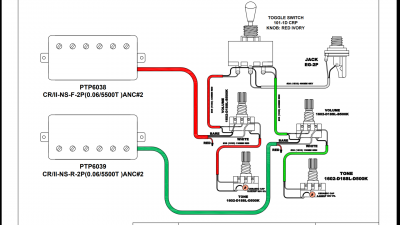

Tengo una duda sobre si se puede poner potes push-pull en las pastillas de mí Cort cr250 (classic rocker II), dejo adjunta una imagen con el circuito de las mismas.
Desde ya muchisimas gracias y saludos!!!

Mil disculpas si me equivoqué de sección.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
anjomasi
#2 por anjomasi el 20/01/2018
Me interesa el tema. Poder se puede porque tiene 4 cables, la cosa es que habría que saber cual es cada cable para hacerlo.
Subir
Martin
#3 por Martin el 20/01/2018
#2 gracias por responder hermano, yo le veo 3 cables :no_lo_se:
Subir
xbauerx
#4 por xbauerx el 20/01/2018
En el esquema aparentemente solo hay tres cables, uno de ellos no operativo.

Si son asi, no se puede hacer split coil.

Necesitas cuatro-cinco cables: negativo, positivo, salida de la bobina 1, entrada de la bobina 2. En algunos casos el negativo es la malla, en otros casos un cable y hay casos que tienen ambos: negativo y malla.

Ya digo, segun ese esquema, y a expensas de que lo valide alguien con mayores/mejores conocimientos, creo que no se puede hacer split coil con esas pastillas.

Un saludo.
xB
Subir
anjomasi
#5 por anjomasi el 20/01/2018
Ahi me has pillado. Creia que tenia 4,mañana abrire la mia y lo mirare bien.
Perdon por el error.
La cosa es que también quiero ponerselo a la mia.
Subir
xbauerx
#6 por xbauerx el 20/01/2018
#5 Si, yo tampoco lo sé a ciencia cierta, segun ese esquema que habeis puesto arriba, no se podría (creo) ya que aunque el rojo fuera uno de los dos hilos de la bobina, ya sea el final de una bobina o el inicio de la otra, seguiria faltando el hilo restante.

Un saludo.
