Problema impedancia humbucker Seymour Duncan SH 3 Stag Mag

Enneciesse
#1 por Enneciesse hace 3 semanas
Hola,

abro este hilo con tema parecido a este https://www.guitarristas.info/foros/humbucker-sh-4-sh-1-impedancia/321313 y curiosamente otra vez con Seymour Duncan.

Vendí una SH-3 Stag Mag a parri7 y al probarla nos hemos encontrado con que una de las bobinas no da impedancia.

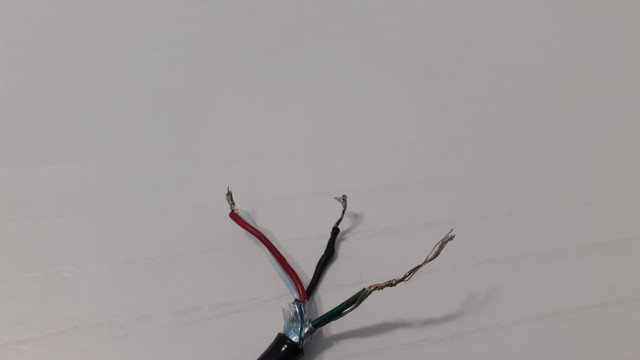

Los cables de la pastilla

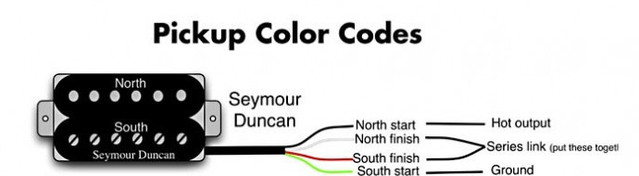

El esquema de cableado Seymour Duncan

Cable negro con blanco suena una bobina (lectura correcta de 8,15k), cable rojo con verde suenan las dos, pero muy agudas y finas, como si estuvieran fuera de fase.

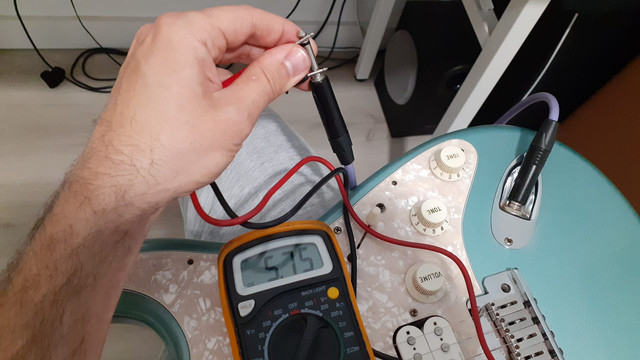

Aqui la lectura de la SH-3 humbucker , tendría que ser 16.3

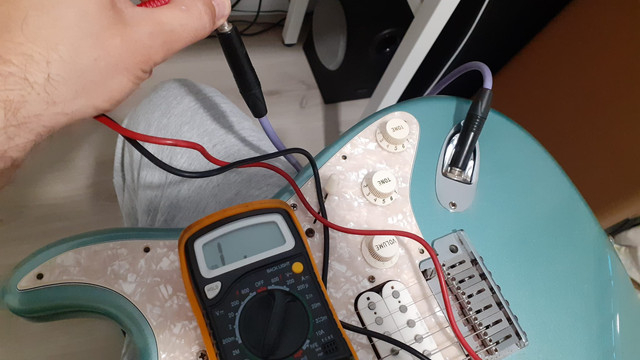

Aqui la lectura de la SH-3 combinada con la single coil del medio

Parece absurdo, pero podría ser que los cables rojo y blanco están invertidos?

Si la humbucker marca 0 puede ser que haya algun corto? Algun cable suelto que habria que volver a soldar?

Toda ayuda es bienvenida, gracias
Subir
Tomás
#2 por Tomás hace 3 semanas
Te queda por probar negro salida, verde tierra y rojo y blanco juntos q es cómo debe cablearse según el diagrama de seymour duncan para una humbucker.
Subir
toni diaz
#3 por toni diaz hace 3 semanas
Prueba fuera de la guitarra y así eliminas la posibilidad de mala instalación.
Subir
Enneciesse
#4 por Enneciesse hace 3 semanas
Hola, gracias por vuestras aportaciones, pero el cableado y la instalación es correcta

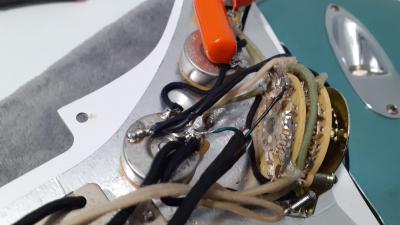

He consultado un luthier que sugiere que el problema podría ser que los cables blanco y rojo, en la parte donde no están cubiertos por cinta aislante, podrian estar haciendo contacto con el apantallado del golpeador.

Si no es esto, es que algún cable interno a la pastilla está suelto.

Afortunadamente se puede solucionar con poco dinero.

A lo mejor parri7 quiere aportar más detalles
Archivos adjuntos ( para descargar)
Subir
Enneciesse
#5 por Enneciesse hace 3 semanas
.
