Previo jcm800 a transistores en formato pedal con fet j201

Bob
#97 por Bob el 25/02/2018
Por cierto.

Esto ya está listo para hacer placas
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#98 por TonyGT-Ibiza el 25/02/2018
que guay, pues tio, te aconsejo apantallar sobre todo el cable del input y el cableado del truebypass, tambien el del potenciometro del gain, lo demas creo que no hace falta, apantalla eso que te digo, el input, ouput, cables que van al 3dtp ese truebypass y el pote de gain.
el resto de cables no creo que haga falta apantallarlos en este montaje.
Subir
1
JackSlater
#99 por JackSlater el 04/03/2018
:palmas2: :palmas2: :palmas2:

¿Le pusiste el condensador de 1 uF en el segundo Jfet para mas gain?
Subir
JackSlater
#100 por JackSlater el 05/03/2018
Más mods para este pedal...

1) Quitar el condensador 470pf de la etapa de entrada. Hará que los controles de tono sean más útiles, y el pedal menos brillante

2) Quitar el condensador de 470 pf de la etapa de preamplificación. Además, hará que los controles sean más útiles, y el pedal menos quebradizo

3) Para aumentar la Ganancia quitar la resistencia de 10k en el PREAMP y cámbiela a 4.7k NOTA cualquier cosa inferior es excesiva.

4) Mi favorito personal: use un transistor 2N5457 para Q4, agregará dinámica y una salida más caliente.


Fuente: http://tagboardeffects.blogspot.com.es/2014/06/marshall-jcm800-emulation.html
Subir
Bob
#101 por Bob el 11/03/2018
Gracias por las sugerencias.

Las habéis hecho vosotros y os parece que hay que hacerlas?
Subir
TonyGT-Ibiza
#102 por TonyGT-Ibiza el 11/03/2018
Yo a este pedal solo le hice 2 mod, la del interruptor para mas gain (que no hace falta por que yo al final no la uso) y la del condensador ese con la resistencia a la salida para que no suene tan agudo, esto ultimo creo que ya lo puse por ahi arriba y tenia que haber puesto un potenciometro de 2.5k o 4k7 en vez de la resistencia en serie con el condensador, la idea la cogi del DR booguie y la aplique a este.


Lo de cambiar componentes por otros no llegue hacerlo, con e bsiab2 en la cabecera del hilo si que hay un pdf de cabeza cuadrada que explica todas las variantes que se pueden hacer para orientarlo a un sonido mas personal.
Subir
Bob
#103 por Bob hace 4 semanas
Lo sé

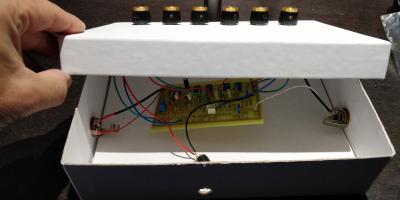

Tengo menos detalles que un Seat panda :-)
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#104 por TonyGT-Ibiza hace 4 semanas

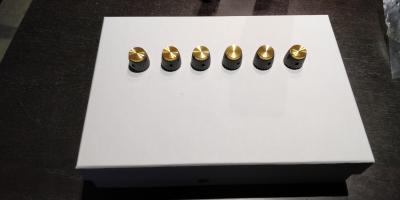

Para probarlo que tal funciona y eso va bien, pero lo suyo es una caja de metal de las grandes, yo las consigo mucho por ebay por unos 6 eurillos.
El montaje tiene una pinta tremenda, se ve de buena calidad.
Subir
Bob
#105 por Bob hace 3 semanas
La caja de metal ya la tengo pero me da pereza Marcelo en ella con todos los pedales que me quedan por hacer.

Algún día la meteré en su sitio
Subir
TonyGT-Ibiza
#106 por TonyGT-Ibiza hace 3 semanas
antes por ebay vendian unas cajas de metal grandes que venian serigrafiadas y todo con sus nombres y 6 agujeros que ponia: BASS, TREBLE, VOL etc, pero se acabaron esas cajas y no han vuelto a venderlas, y eran baratas, salia a 6 euros cada una, anda que no hice yo pedales con esas cajas, te ahorrabas un monton de curro tio, por que taladrar es lo que mas me cansa, y estas cajas ya venian todos los agujeros hechos, los de los jack, los del dc9v, el 3dtp y el led, potes etc, todo.
Subir
spoontex
#107 por spoontex hace 2 semanas
Hola,

acabo de montarme este kit:

http://uk-electronic.de/onlineshop/product_info.php?cPath=105_248&products_id=941&osCsid=c8e46685685c86f797611234070eb17a


Lo he montado he ajustado los trimmers, pero no consigo que suene bien. Tengo que poner los pots Gain, Master y Level a tope para conseguir algo de distorsión, aparte de darle fuerte a las cuerdas. Creo que algo no va bien, porque ni siquiera tengo el cable apantallado puesto cuando todo el mundo recomiendo apantallar el Jack de entrada y salida. He revisado todo un montón de veces y nada, no consigo que suene. Es como si tuviera una puerta de ruido y tiene muy poca ganancia.

Alguien puede echarme un cable?


P.D.: Si quieres que mande fotos o voltajes, decidme.
Subir
TonyGT-Ibiza
#108 por TonyGT-Ibiza hace 2 semanas
spoontex escribió:
Es como si tuviera una puerta de ruido



Hola compañero, echale un vistazo a este video que te pongo que subi a youtube el verano pasado, cuando lo hayas visto me cuentas jeje
Subir
