Power mixer y altavoces

Solucionado
Alfredo
#1 por Alfredo hace 4 semanas
Hola muy buenas a todo el mundo. Tengo una cuestión a ver si alguien puede echarme una mano. En el local de ensayo usamos un power mixer para las voces y la controladora midi. Tiene dos salidas de altavoz de 8 ohmios que estamos utilizando sin problema. La duda nos ha surgido al traer un compañero otros dos altavoces dd 8 ohmios y no sabemos si se podrían utilizar a la vez que los que usamos; así tendríamos 4 altavoces. No sabemos si es factible a través de algún conector o algo así o se descarta totalmente esa opción por el tema de los ohmios y esas cuestiones. Si podéis dar luz a esas dudas pues os lo agradezco. Un saludo
Subir
Solución elegida por el creador del hilo (Alfredo)
Q
#12 por Q hace 4 semanas
Alfredo escribió:
Los altavoces conectados son dos de 8 ohm tal y como dice el manual. Es o eso o uno de 4 ohm.

El manual pone esto:
"Si se utilizan simultáneamente 2 altavoces por entrada, utilice altavoces con 8 Ω.
Si solo se utiliza un altavoz, utilice un altavoz con 4 Ω"

Y entiendo que se interpreta así:
-Si conectas 2 altavoces a una misma salida (no entrada), que sean de 8 Ω.
-Si sólo conectas 1 altavoz (en cada una de las salidas), entonces que sean de 4 Ω. Por eso en la parte trasera pone 4 Ω, ya que deben entender que el uso más habitual será el de 1 altavoz en cada salida. Y por eso en el manual te indican que saca 80 W de potencia RMS a 4 Ω por canal.
-Además, tiene sentido que te digan que si conectas 2 en cada salida sean de 8 Ω -si la conexión va a ser en paralelo- porque cuando se hace eso la impedancia resultante de ambos altavoces será de 4 Ω.
Pero repito que es posible que no haya pasado nada malo en vuestro caso porque lo que no se recomienda, sobre todo, es que se pongan altavoces de menor impedancia de la permitida, y vosotros lo que habéis hecho es poner unos de más impedancia.

Alfredo escribió:
Entonces se pueden usar dos altavoces de 8 ohm por cada salida si te he entendido bien, con lo que sí podría conectar los 4 a la vez.

Te lo está indicando el propio manual.

Alfredo escribió:
¿Y cómo lo hago?

En paralelo. Aquí te lo aclaran: www.doctorproaudio.com/content.php?149-paraleloserie/view/2
En este vídeo también se ve bastante claro: www.youtube.com/watch?v=lbgS8o4k1io

Alfredo escribió:
Hay algún conector específico para ello?

Parece que tus altavoces ya traen una salida paralela.

De todas formas, creo que habría que aclararse antes con el tema de las potencias, porque creo que esta etapa ya es pequeña para los 2 altavoces que estáis usando:
-La etapa saca 80 W RMS por canal a 4 Ω.
-Aunque no lo indica en el manual, vamos a suponer que también puede funcionar con altavoces de 8 Ω (me refiero ahora a 1 en cada canal, como lo estáis haciendo de momento). Por lo que he visto normalmente, la potencia máxima de salida de una etapa a 8 Ω acaba siendo casi la mitad que a 4 Ω. Así que pongamos que saca 45 W RMS por canal a 8 Ω.
-Ahora vamos a suponer que los 350 W de tus altavoces de 8 Ω se refieren a potencia pico, por lo que la potencia RMS andaría por una cuarta parte, es decir unos 90 W, que viene a ser el doble de lo que entrega el amplificador.
-Si le duplicas el número de altavoces, y suponiendo que sean iguales los 4, es verdad que vas a bajar la impedancia a 4 Ω, y por tanto tendrás una salida de 80 W por canal, pero que se tendrán que repartir entre los 2 altavoces que haya en cada canal, por lo que sigues teniendo una etapa demasiado pequeña.

Saludos.
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • PRS 70th SE McCarty 594 SC QuiltBO
    1.055 €
    Ver oferta
Q
#2 por Q hace 4 semanas
Hola Alfredo.
Creo que sería conveniente que indicases la marca y modelo concreto de los aparatos que has mencionado. O subir imágenes, que también suele ayudar. Así será más fácil que alguien te pueda dar las indicaciones correctas.
Un saludo.
Subir
Alfredo
#3 por Alfredo hace 4 semanas
Sí, es cierto.
En cuanto llegue a casa me pongo a ello a ver si hay suerte.
Gracias
Subir
Alfredo
#4 por Alfredo hace 4 semanas

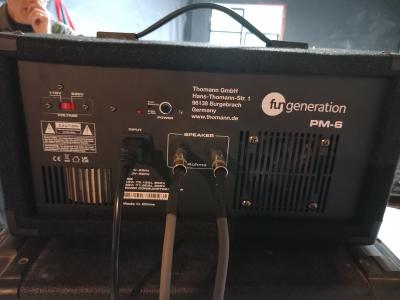

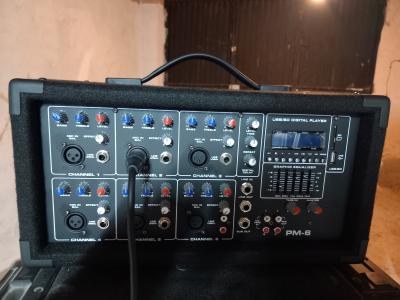

Vale. Tengo las fotos de la power mixer con in micro conectado en la parte frontal y los dos cables de altavoz en la posterior.
Archivos adjuntos ( para descargar)
Subir
Q
#5 por Q hace 4 semanas
Alfredo escribió:
Tiene dos salidas de altavoz de 8 ohmios que estamos utilizando sin problema

Según lo que veo en la foto y en el manual, si a esas salidas se conecta un altavoz en cada una, son de 4 ohmios. De todas formas creo que lo preocupante es hacer trabajar a la etapa a impedancias menores a las especificadas. Con impedancias mayores igual no pasa nada grave.

Alfredo escribió:
La duda nos ha surgido al traer un compañero otros dos altavoces dd 8 ohmios y no sabemos si se podrían utilizar a la vez que los que usamos; así tendríamos 4 altavoces.

De nuevo en el manual puedes leer: "Si se utilizan simultáneamente 2 altavoces por entrada, utilice altavoces con 8 Ω." (Curioso que ponga "entrada", cuando claramente se refiere a una "salida"). Aunque no lo especifica, imagino que se refiere a poner 2 altavoces en paralelo, ya que en ese caso el resultado sería una impedancia de 4 ohmios, que es para lo que están pensadas esas salidas. Puedes leer sobre esto aquí: www.masquesonido.com/blog/impedancia-al-conectar-altavoces-en-serie-o-paralelo/

De todas formas, falta saber las especificaciones de los altavoces. Ten en cuenta que esta power mixer que tenéis es de 80W por canal, que no es mucho. Si le conectáis muchos altavoces de cierta potencia, vais a tener la etapa funcionando a tope y es posible que os la carguéis. Suele recomendarse que la etapa tenga potencia de sobra para los altavoces que alimenta, para que trabaje más cómoda.

Un saludo.
Subir
lutop
#6 por lutop hace 4 semanas
Q escribió:
Suele recomendarse que la etapa tenga potencia de sobra para los altavoces que alimenta, para que trabaje más cómoda.

Yo diria que es al reves, no? En general siempre se recomienda que los altavoces sean de mas potencia que la etapa, para evitar que te los cargues....
Subir
Q
#7 por Q hace 4 semanas
lutop escribió:
Yo diria que es al reves, no? En general siempre se recomienda que los altavoces sean de mas potencia que la etapa, para evitar que te los cargues....

No es lo que yo tengo entendido en sistemas de PA. Con una etapa algo sobrada de potencia te aseguras de que no la aprietas al máximo, evitando posibles saturaciones de sonido o que se acabe estropeando. Para no cargarte los altavoces basta con calcular cuál es la amplificación máxima que le puedes meter a la etapa y listo. De todas formas, ya han salido debates sobre esto muchas veces y hay opiniones de todo tipo.
Saludos.
Subir
Alfredo
#8 por Alfredo hace 4 semanas
Muy buenas. Gracias por contestar.
Los altavoces conectados son dos de 8 ohm tal y como dice el manual. Es o eso o uno de 4 ohm.
Mi duda es si se pueden de alguna manera añadir otros dos altavoces de 8 ohm o el equipo peta o no se puede hacer.
Subir
Alfredo
#9 por Alfredo hace 4 semanas
Muy buenas. Gracias por contestar.
Los altavoces conectados son dos de 8 ohm tal y como dice el manual. Es o eso o uno de 4 ohm.
Mi duda es si se pueden de alguna manera añadir otros dos altavoces de 8 ohm o el equipo peta o no se puede hacer.

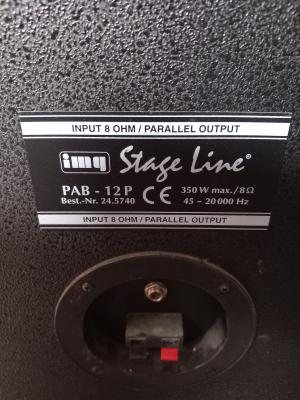

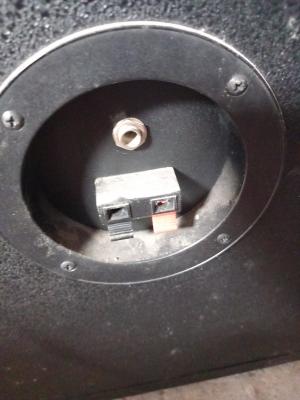

Adjunto la foto de la conexión de los altavoces y sus características.
Un saludo
Archivos adjuntos ( para descargar)
Subir
Alfredo
#10 por Alfredo hace 4 semanas
Mil perdones, he duplicado la respuesta.
Entonces se pueden usar dos altavoces de 8 ohm por cada salida si te he entendido bien, con lo que sí podría conectar los 4 a la vez.
¿Y cómo lo hago? Hay algún conector específico para ello?
Subir
lutop
#11 por lutop hace 4 semanas
#7
Si ser un experto, no veo como un altavoz de la impedancia correcta puede “forzar” la etapa de potencia por mas watios que tenga. Los watios de los altavoces solo indican la potencia maxima que pueden soportar, no son indicacion del consumo ni corriente que van a demandar de la etapa.
Subir
Q
#12 por Q hace 4 semanas
Alfredo escribió:
Los altavoces conectados son dos de 8 ohm tal y como dice el manual. Es o eso o uno de 4 ohm.

El manual pone esto:
"Si se utilizan simultáneamente 2 altavoces por entrada, utilice altavoces con 8 Ω.
Si solo se utiliza un altavoz, utilice un altavoz con 4 Ω"

Y entiendo que se interpreta así:
-Si conectas 2 altavoces a una misma salida (no entrada), que sean de 8 Ω.
-Si sólo conectas 1 altavoz (en cada una de las salidas), entonces que sean de 4 Ω. Por eso en la parte trasera pone 4 Ω, ya que deben entender que el uso más habitual será el de 1 altavoz en cada salida. Y por eso en el manual te indican que saca 80 W de potencia RMS a 4 Ω por canal.
-Además, tiene sentido que te digan que si conectas 2 en cada salida sean de 8 Ω -si la conexión va a ser en paralelo- porque cuando se hace eso la impedancia resultante de ambos altavoces será de 4 Ω.
Pero repito que es posible que no haya pasado nada malo en vuestro caso porque lo que no se recomienda, sobre todo, es que se pongan altavoces de menor impedancia de la permitida, y vosotros lo que habéis hecho es poner unos de más impedancia.

Alfredo escribió:
Entonces se pueden usar dos altavoces de 8 ohm por cada salida si te he entendido bien, con lo que sí podría conectar los 4 a la vez.

Te lo está indicando el propio manual.

Alfredo escribió:
¿Y cómo lo hago?

En paralelo. Aquí te lo aclaran: www.doctorproaudio.com/content.php?149-paraleloserie/view/2
En este vídeo también se ve bastante claro: www.youtube.com/watch?v=lbgS8o4k1io

Alfredo escribió:
Hay algún conector específico para ello?

Parece que tus altavoces ya traen una salida paralela.

De todas formas, creo que habría que aclararse antes con el tema de las potencias, porque creo que esta etapa ya es pequeña para los 2 altavoces que estáis usando:
-La etapa saca 80 W RMS por canal a 4 Ω.
-Aunque no lo indica en el manual, vamos a suponer que también puede funcionar con altavoces de 8 Ω (me refiero ahora a 1 en cada canal, como lo estáis haciendo de momento). Por lo que he visto normalmente, la potencia máxima de salida de una etapa a 8 Ω acaba siendo casi la mitad que a 4 Ω. Así que pongamos que saca 45 W RMS por canal a 8 Ω.
-Ahora vamos a suponer que los 350 W de tus altavoces de 8 Ω se refieren a potencia pico, por lo que la potencia RMS andaría por una cuarta parte, es decir unos 90 W, que viene a ser el doble de lo que entrega el amplificador.
-Si le duplicas el número de altavoces, y suponiendo que sean iguales los 4, es verdad que vas a bajar la impedancia a 4 Ω, y por tanto tendrás una salida de 80 W por canal, pero que se tendrán que repartir entre los 2 altavoces que haya en cada canal, por lo que sigues teniendo una etapa demasiado pequeña.

Saludos.
