Pedal Loop A/B

rzepka
#1 por rzepka el 23/06/2010
Saludos compañeros, Hace unos meces me encontre tocando con mis pedales, y me pego el loco (por decirlo asi) de un loop de fx para mi planta, ya que ella no tiene, Pero no queria hacer ninguna modificacion al ampli, queria algo externo, un pedal de loop de fx. :)
Me puse a buscar en el foro, y despues de la ayuda de Rasta_Maleek, me anime a hacerme uno, tal vez no sea la gran cosa, pero cubrio mi necesidad, espero que les guste, y acepto todo tipo de sugerencia :D.
PD: disculpen la calidad de las fotos, son del movil...

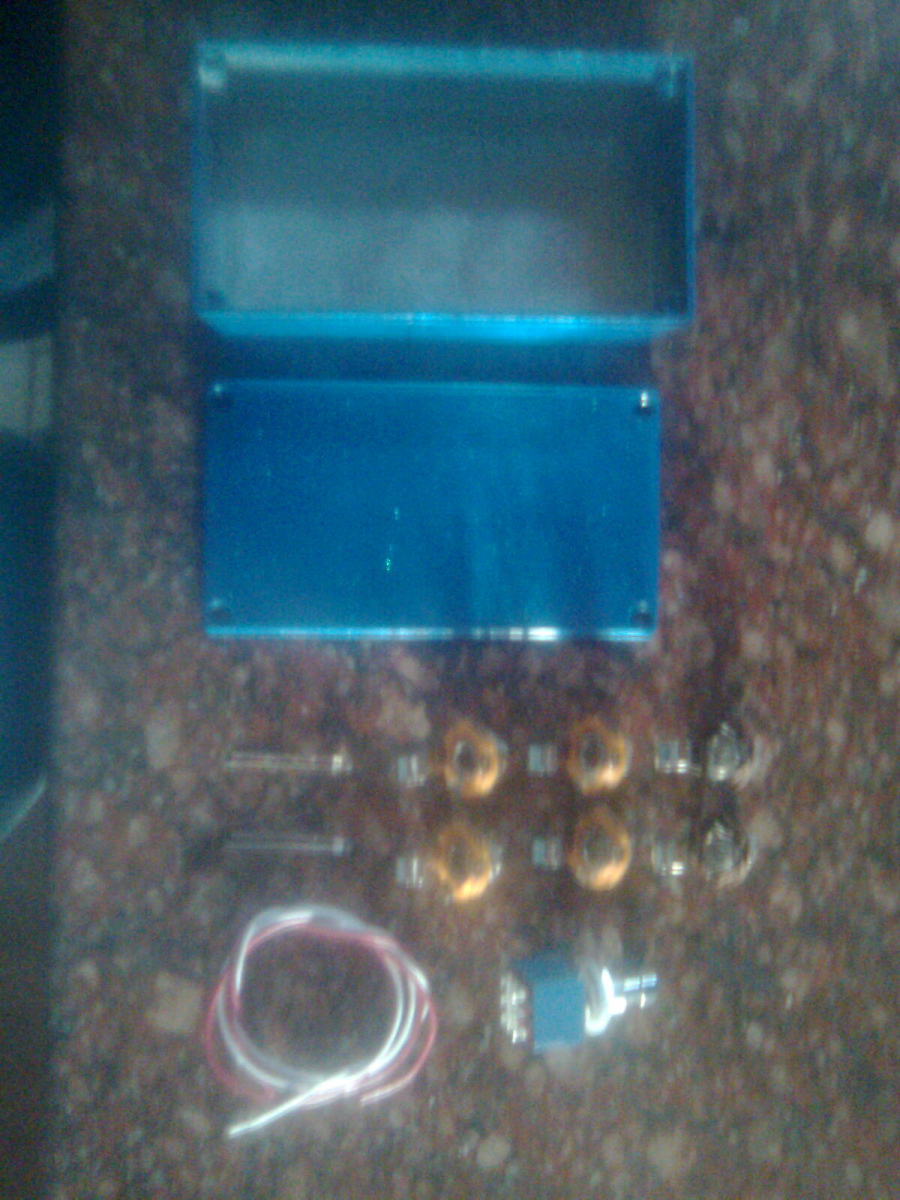

LO primero despues de conseguir los planos de lo que buscaba fue comprar los materiales:

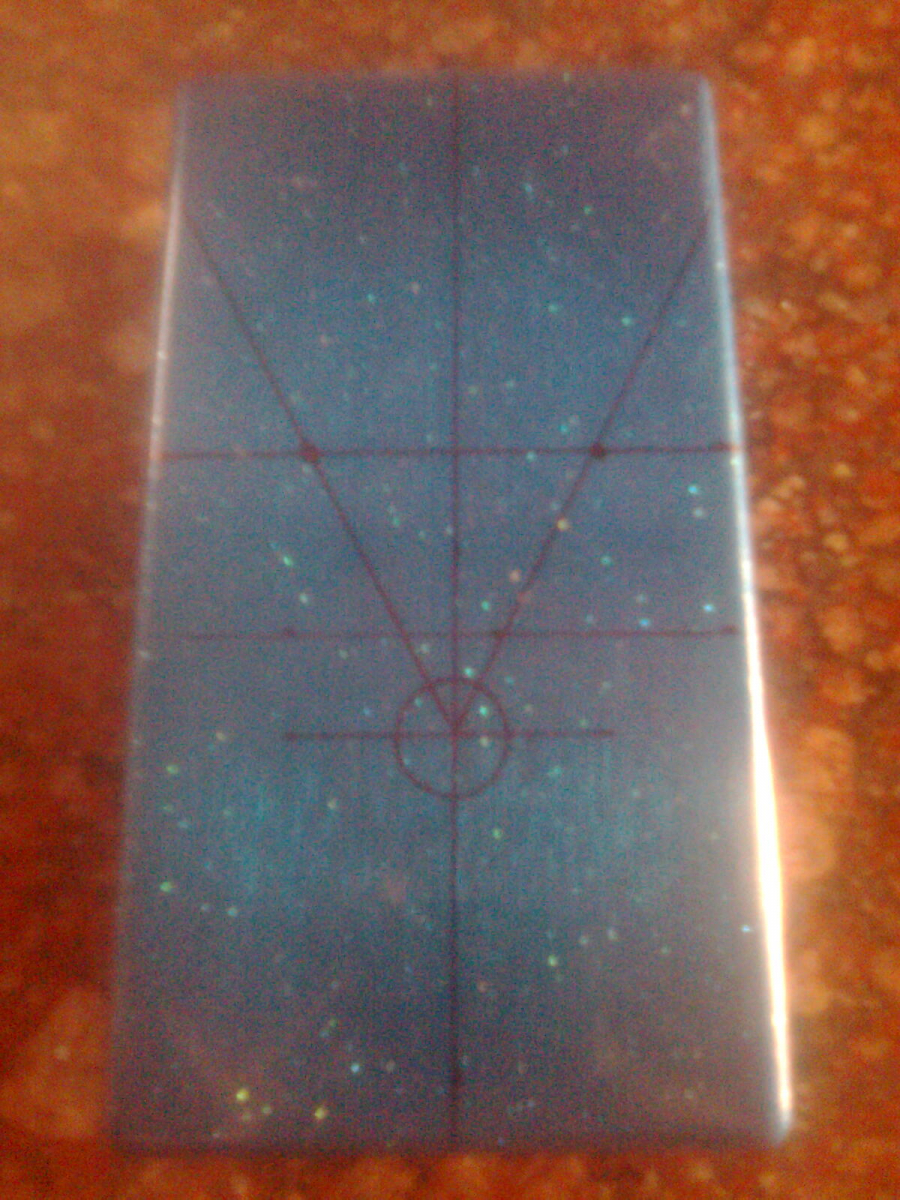

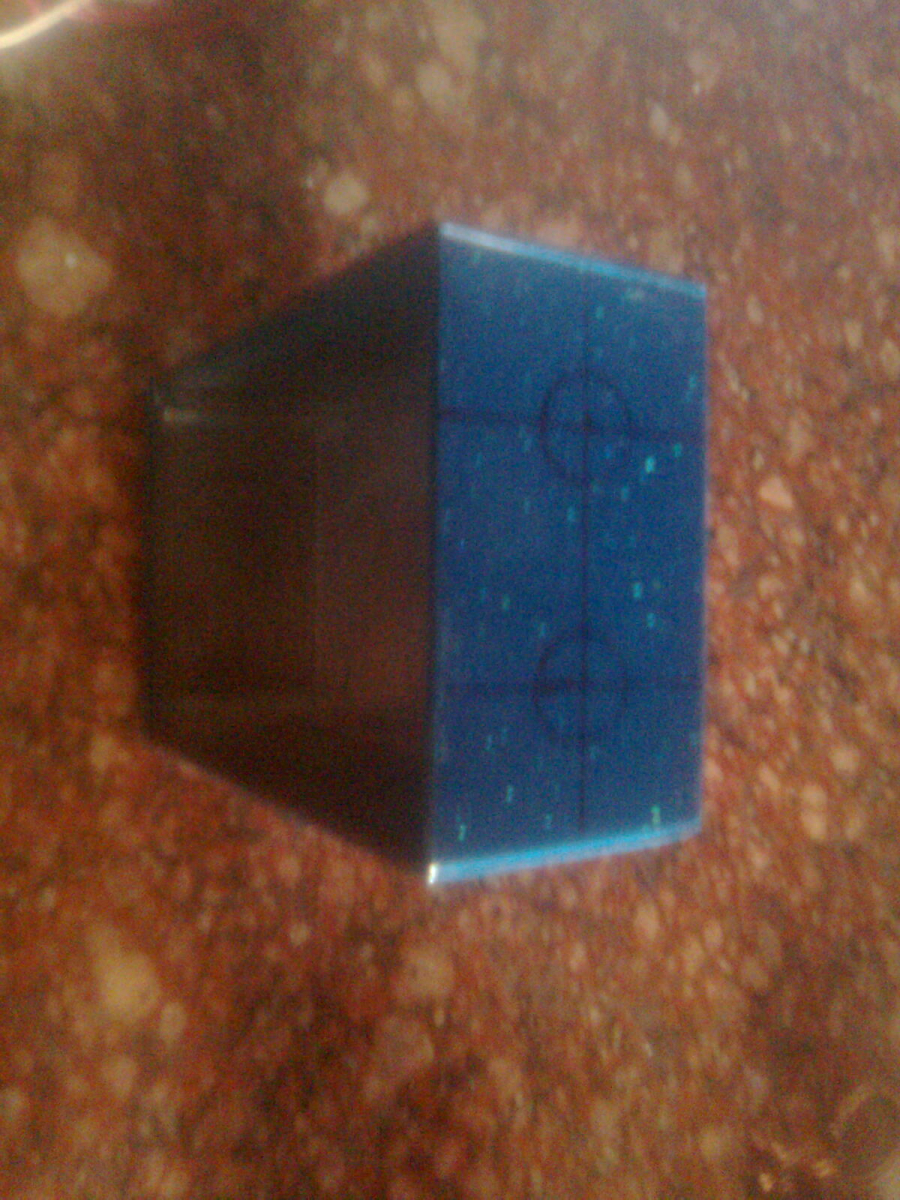

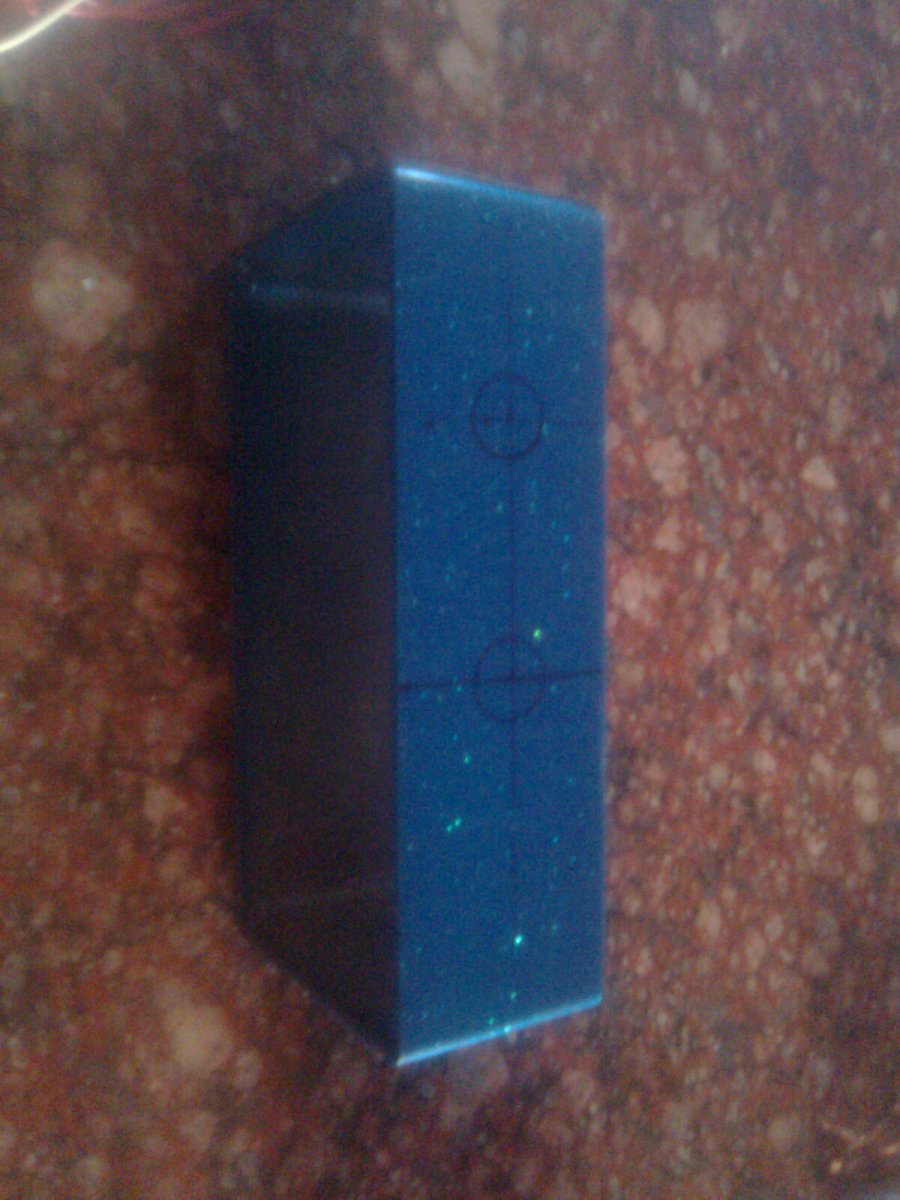

Compre una caja de aluminio de las que venden con este proposito, le dibuje los huecos donde irian los led y las conecciones IN, OUT ,SEND y RETURN A,SEND y RETURN B

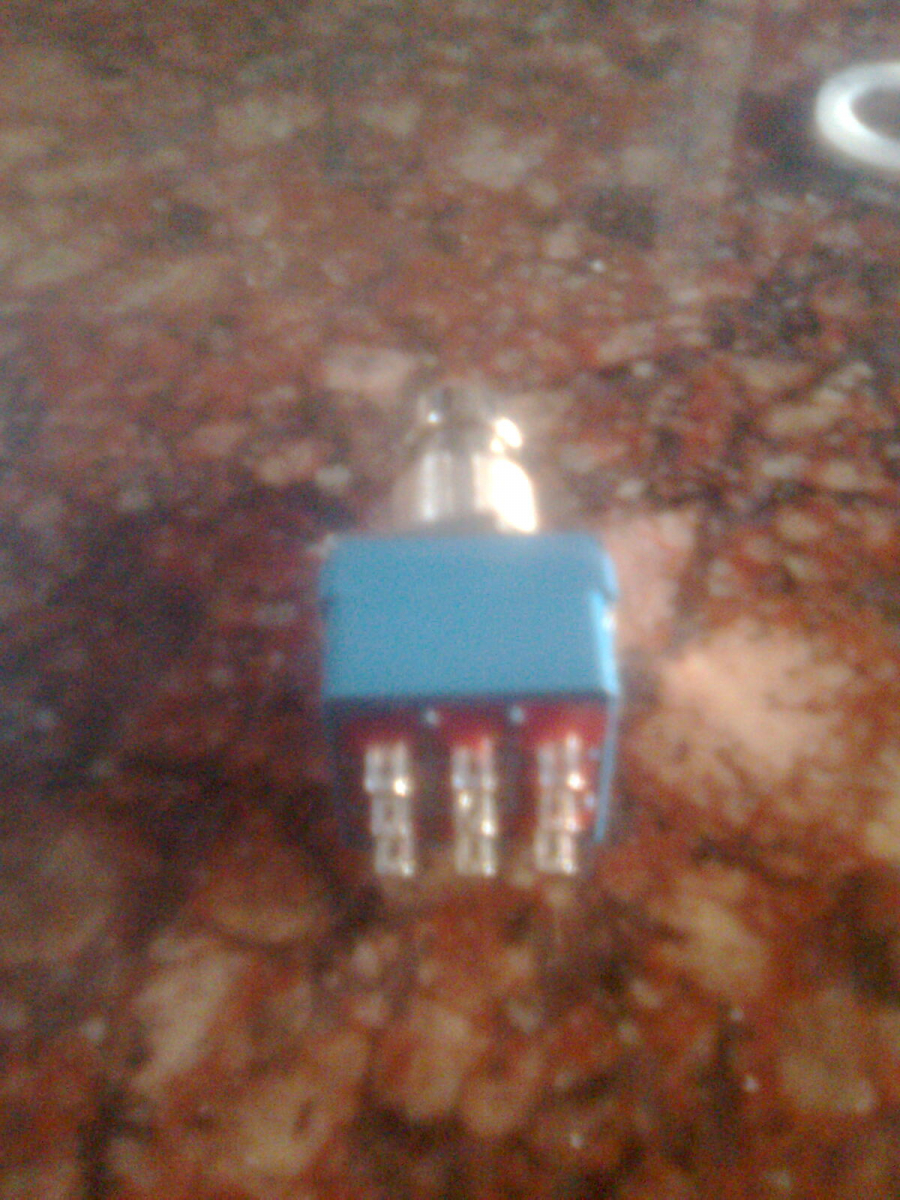

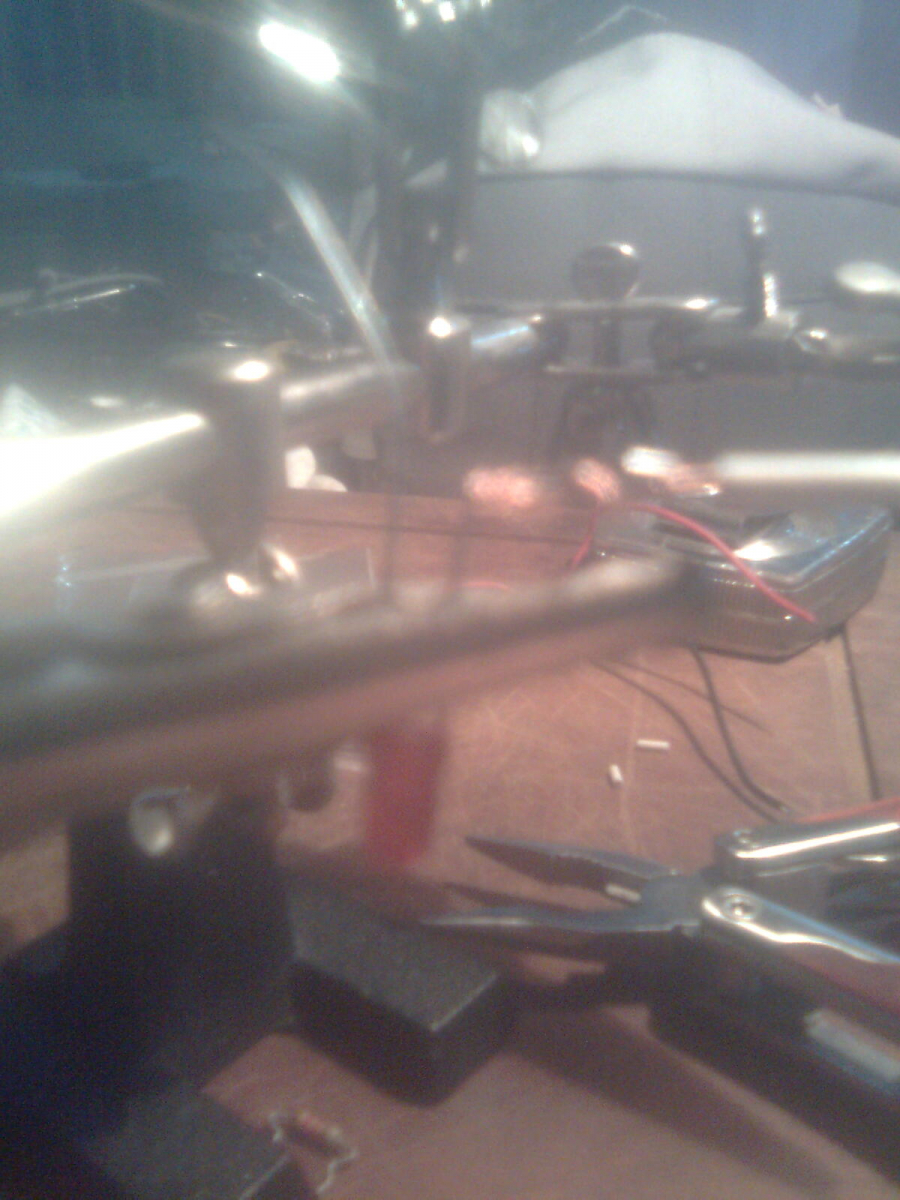

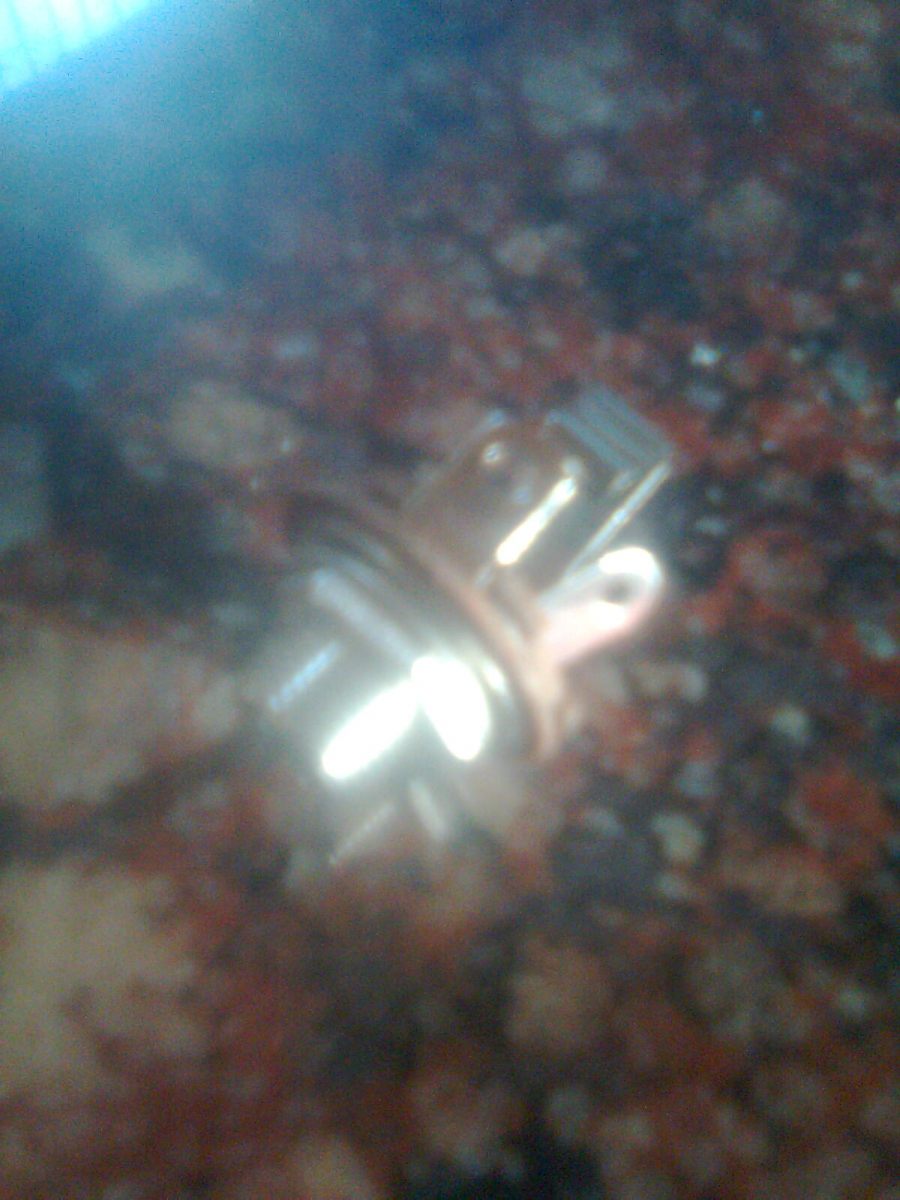

Despues de habrir los huecos con el taladro me dedique a soldar todo, poner el conector para la pila 9v el 3dpt y los jack todos mono, a excepcion de uno estereo...

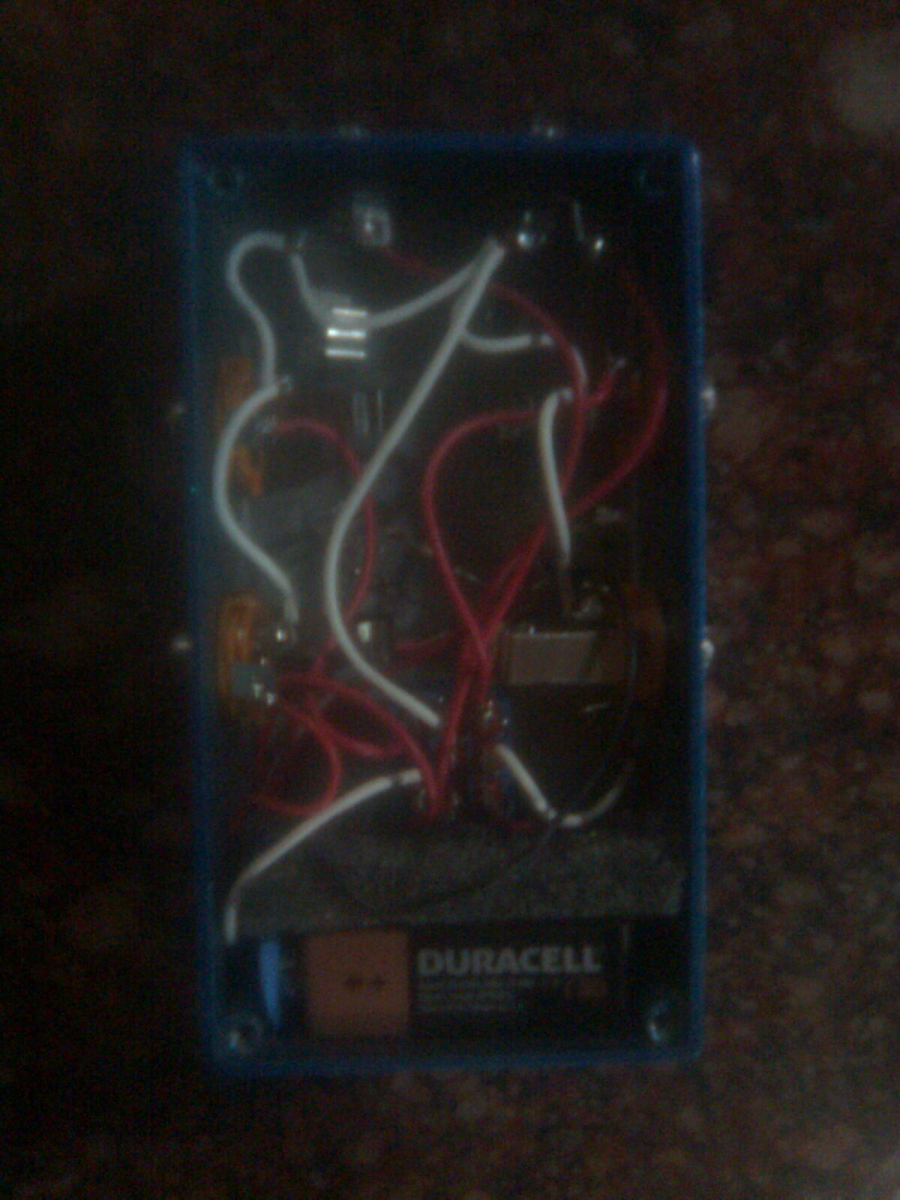

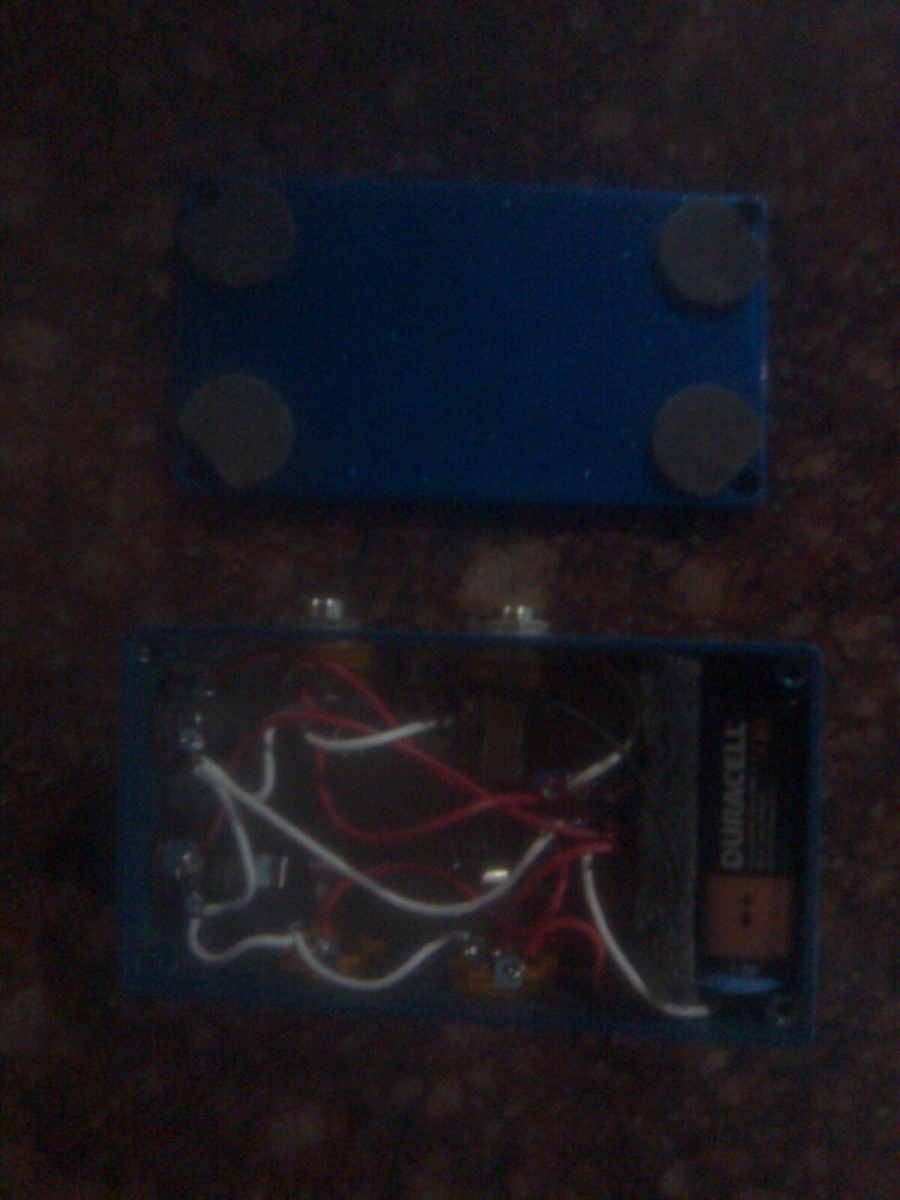

Aqui todo ya montado en su caja, ahora si parece un pedal...:cool:

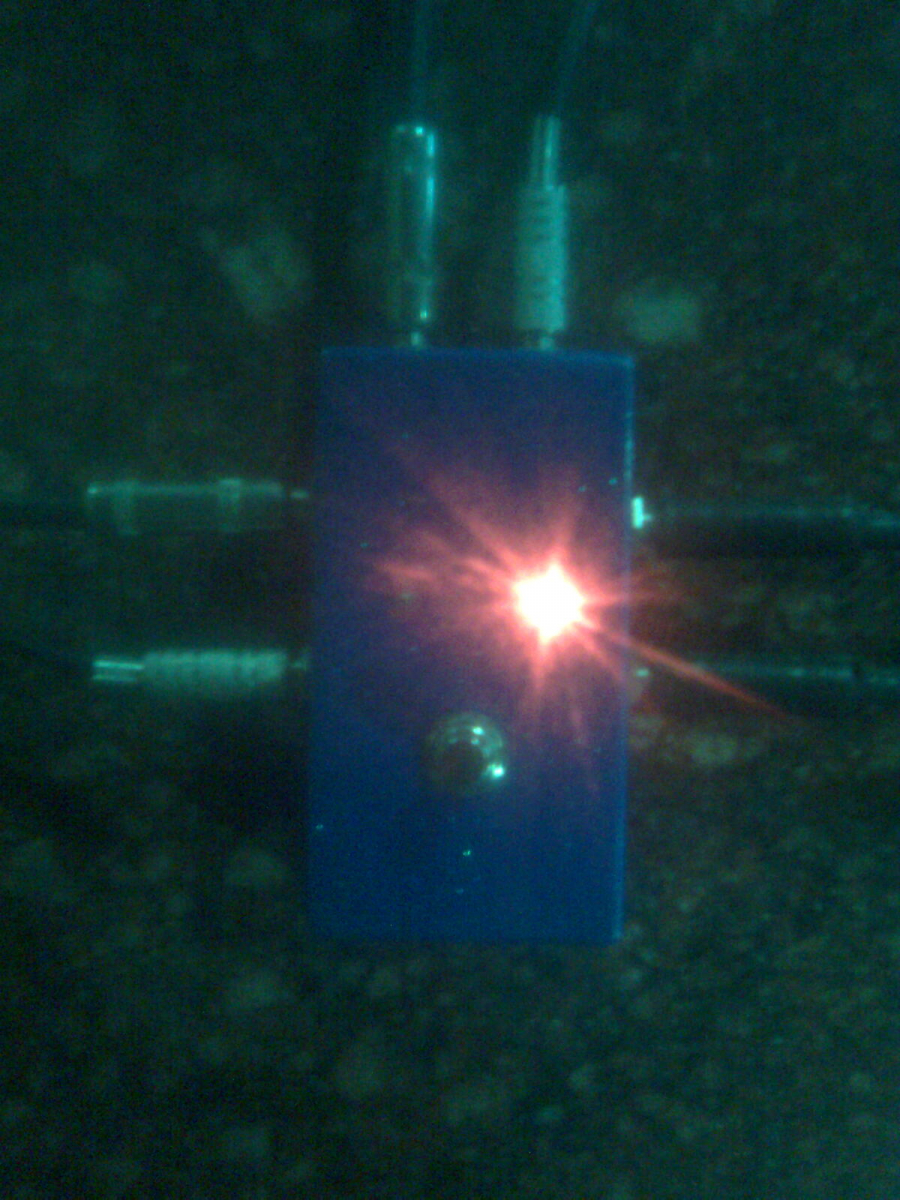

Listo! le puse un led rojo y uno verde para saber cual loop esta activo


Tal vez no sea la gran cosa, pero quedo perfecto, sin ruidos ni tierra, lo uso para secelcionar entre dos lineas de fx!, aunque se que hay pedales de marca para este proposito, valio la pena! me ahorre algo de plata y quedo la satisfaccion de que lo hice yo mismo.. jajaja:D.

Creeo que me voy a aventurar a hacer algo mas complejo mas adelante, por ahora espero que le haya gustado mi pedal, solo me falta hacerle algun diseño, aunque la verdad me gusta como esta.

Por cierto gracias a Rasta_Maleek que fue quien me paso los link donde conseguir info para realisar este proyecto
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
ramonpolispan
#2 por ramonpolispan el 25/06/2010
Vaya pulpo! jeje, te ha quedado estupendo. Quedas "masuneado".
Subir
punkys_d3
#3 por punkys_d3 el 08/09/2010
hola! que tal! quedo muy bueno. oye podrias decirme los componentes que utilizastes??

GRACIAS!
Subir
punkys_d3
#4 por punkys_d3 el 08/09/2010
hola, que tal te quedo bueno. sera que me puedes pasar el link para hacerlo.
GRACIAS!!!
Subir
PedroM
#5 por PedroM el 06/06/2012
hola tenes los planos como para poder hacerlo?
Subir
rzepka
#6 por rzepka el 20/06/2012
Sí, por hay lo debo tener... Déjame buscar en la pc y lo monto, igual no es gran cosa... En pisotones lo debes conseguir...
Subir
matiasamateo
#7 por matiasamateo el 04/09/2013
que tan cierto es que funcione? tenes algun video donde veamos el funcionamiento?, no tengo ni idea sobre circuitos , pero me da la impresion que es todo un puenteo de clableado, y ningun capacitor, diodo, siquiera ( por decir algun componente complejo de electronica). seria de gran ayuda verte usandolo mostrando bien todo, y saber cuanto $$ se gastan aproximadamente- si respondes algun dia seria bueno que lo abras y muestres aunque sea una foto interior de mejor calidad para mirar tus conexiones . muchas gracias
Subir
matiasamateo
#8 por matiasamateo el 04/09/2013
http://www.pisotones.com/Looper/Looper.htm

ahi esta el plano del mismo que hiciste vos, se me hace que es demaciado sensillo. por eso me gustaria ver su funcionamiento!
Subir
1
david.guevara.50552
#9 por david.guevara.50552 el 10/01/2014
Se podra hacer un pedal con la misma funcion pero de 3 loop ??
Subir
