Pedal de guitarra para empezar DIY

jimijo
#25 por jimijo el 17/09/2019

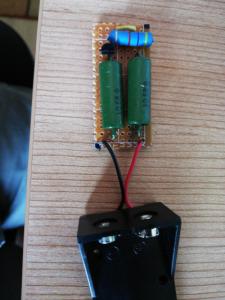

Bueno pues ya he terminado lo "fácil"
Ahora viene lo difícil y lioso.
A ver si lguien me puede hechar una mano para po er los potes y los Jack's que estoy más verde......
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
toni diaz
#26 por toni diaz el 17/09/2019
Es muy fácil, tan solo sigue las indicaciones del dibujo del esquema
Subir
culebra
#27 por culebra el 17/09/2019
Para eso es el dibujo del mensaje #9 . Combínalo con el tuyo y debería funcionar.
Subir
jimijo
#28 por jimijo el 17/09/2019
Alguien escribió:
Es muy fácil, tan solo sigue las indicaciones del dibujo del esquema


Lo intento pero hay cosas que no entiendo como por ejemplo donde pone Volume 1 Que es?

Alguien escribió:
Para eso es el dibujo del mensaje #9 . Combínalo con el tuyo y debería funcionar.


Si, si ya lo he visto pero en el dibujo no hay ningun pote.
Subir
jimijo
#29 por jimijo el 17/09/2019

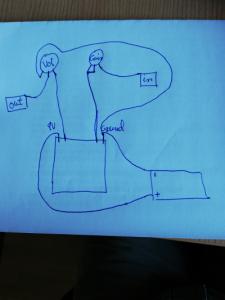

Vale, creo que lo tengo, sería algo así?
Archivos adjuntos ( para descargar)
Subir
ignotus
#30 por ignotus el 17/09/2019
#29 Exacto.
Subir
toni diaz
#31 por toni diaz el 17/09/2019
Perfe
Subir
jimijo
#32 por jimijo el 17/09/2019
ok solo me falta saber cual es el 1,2 y 3 y otra cosa tanto el jack mono como el jack estéreo tienen 2 y 3 pines respectivamente donde pongo esos pines?
Subir
ignotus
#33 por ignotus el 17/09/2019
#32 Con el vástago del pote mirando hacia tí, cuenta desde la izquierda. Aquí usarías jacks mono. El 'in' y el 'out' van a la pestaña del jack correspondiente que hace contacto con la punta del macho al insertarlo - si no se ve claro, con un tester mides continuidad y sacas cuál es. Luego conectas la otra pestaña a 'ground'.

¡Suerte!
Subir
jimijo
#34 por jimijo el 17/09/2019
Alguien escribió:
Con el vástago del pote mirando hacia tí, cuenta desde la izquierda. Aquí usarías jacks mono. El 'in' y el 'out' van a la pestaña del jack correspondiente que hace contacto con la punta del macho al insertarlo - si no se ve claro, con un tester mides continuidad y sacas cuál es. Luego conectas la otra pestaña a 'ground'.

Ok gracias,
la numeración de los potes creo que lo tengo claro entonces los dos pines sobrantes del in y el out van los dos a ground?
Subir
jimijo
#35 por jimijo el 17/09/2019

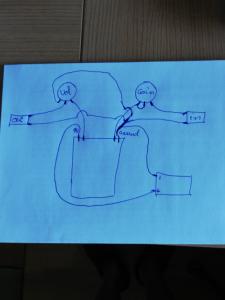

Sería asi?
Archivos adjuntos ( para descargar)
Subir
ignotus
#36 por ignotus el 17/09/2019
jimijo escribió:
entonces los dos pines sobrantes del in y el out van los dos a ground?
Si te he entendido bien te refieres a la pestaña restante de cada jack. Sí, esos van a ground.
Subir
