Pedal de distorsión roto

Ok, muchas gracias.

Otra duda que tengo. El chip si se coloca al reves se puede estropear? O simplemente no funcionaria?

Por cierto el Led tampoco me funciona. Se que hace algun tiempo estuve mirando a ver si conseguia saber que era lo que estaba roto e igual trasteando tambien me cargué el led o alguna parte que hace que no se ilumine, a saber...

Sobre lo que me preguntaba el otro dia Stratosergio77, que yo recuerde hasta el dia que funcionaba el led, si estaba en bypass si sonaba la guitarra, si estaba activado el pedal (led encendido) no sonaba nada. Ahora mismo no se si estando en bypass deja pasar el sonido, tendría que comprobarlo.

Gracias, sois de mucha ayuda

#14

Pues no sabría decirte. Igual aguanta, igual no. Por si acaso fíjate bien cómo está puesto antes de quitarlo,

Lo de que sonase en bypass pero no con el LED encendido (efecto "on") es info muy útil: con eso descartamos alguna mala conexión en jacks y demás, así que la cosa seguiría apuntando a algún componente dañado. A ver qué tal si consigues cambiar el chip.

Saludos

ya tengo encargados unos de repuesto. La verdad es como estuve trasteando con el chip (quitandolo y poniendolo), pues ya no se si esta bien colocado ahora o no.

#17 en ese caso asegúrate: intenta mirar, por debajo de la placa del circuito, dónde están conectados los pines del zócalo del chip y compáralo con el esquema del circuito que te ha pasado el compañero. Con identificar correctamente un pin ya lo tienes. Tal vez el más fácil sea buscar el que va a tierra: sería el pin 4 del chip. Adjunto el datasheet del integrado por si lo necesitas.

Por cierto, no sé tu nivel de conocimientos de electrónica. Si algo que decimos te suena a chino no dudes en preguntar :-)

Muchas gracias. De electronica ni idea, jajajajja
Solo se soldar y poco más. Pero me defiendo si veo esquemas o cosas así para saber un poco de que va la cosa.
Si algo no lo entiendo ya os doy la brasa....
Muchas gracias de nuevo

Buenas. Ya he comprobado que el pedal se alimenta con polaridad tipo Boss (centro negativo).

El pedal esté conectado o no al alimentador, en una posición del switch dejar pasar sonido (estado OFF), en la otra posición no, (se supone que en el estado ON, claro está)

El led no estaba roto, ya que he puenteado la bombilla con el alimentador y si se ha encendido. despues en unos segundos ya no ha vuelto a funcionar, supongo por que sí que se habrá roto en ese momento, (supongo que debido a exceso de voltaje). O sea, que antes de comprobar el led con el alimentador directamente, éste no funcionaba por que se supone que no le llegaba corriente desde el circuito donde está conectado.
El operacional es un LM 386N-1, y el zócalo dispone de una muesca igual que el chip para saber como se debe conectar.

A expensas de que me lleguen los lm386 que he pedido, creo que no puedo hacer más comprobaciones.
Saludos!!

Dudo mucho que por 12v ahi se haya jodido algo, necesitas tirar de un seguidor de audio para ir descartando la avería por las etapas hasta llegar a la que no te suene

Puedo hacerlo con el multimetro? Existe un modo en el que si uno los dos bornes pita. Podría hacerlo así, no?
Gracias

hola de nuevo. He cambiado el transistor 2N5088 por uno nuevo y nada. También, ya que estaba he cambiado el led. El pedal sigue sin funcionar y el led tampoco se ilumina, aunque sí sé que éste no está roto. Diría que los condensadores de 47u y 16v tampoco estan averiados ya que he puenteado con uno del mismo valor y sigue sin funcionar el pedal.

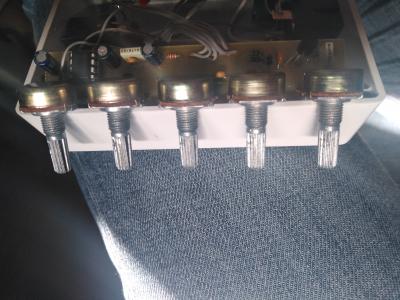

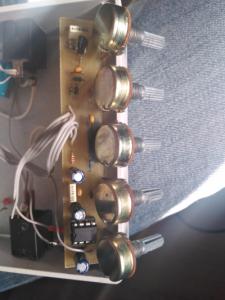

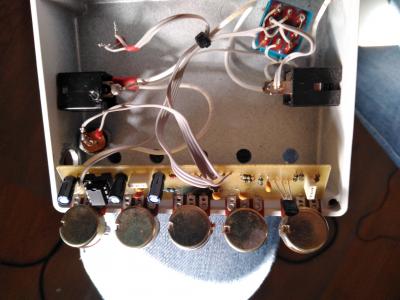

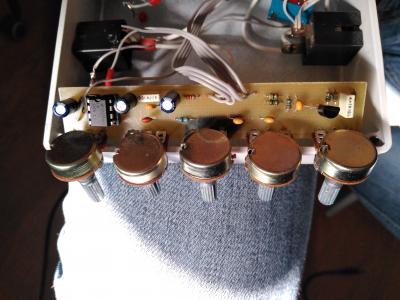

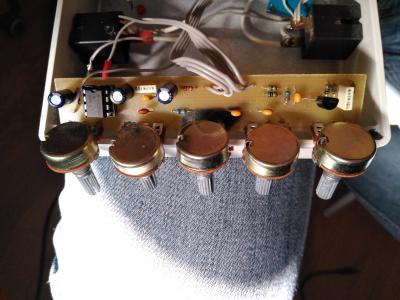

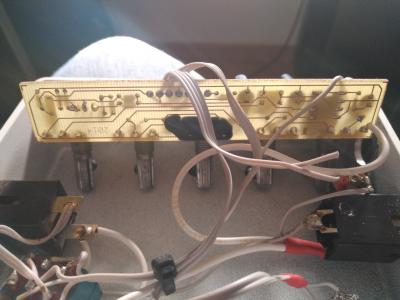

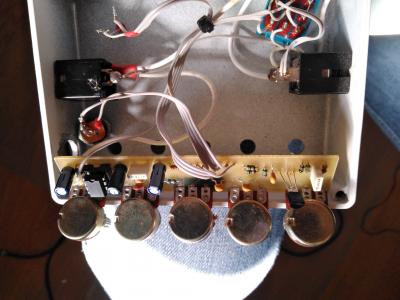

He hecho nuevas fotos que en breve cuelgo

las fotos no dicen mucha cosa, lo que tienes que hacer es coger el schematic de ese pedal, con el vas siguiendo el curso de la alimentacion y de la señal de audio, coge un tester y ves midiendo tension en el circuito, empieza por medir entre el positivo y el negativo de la placa.
