Pedal para ahorrar pilas de pastillas activas

Buenas, queria compartir con vosotros una idea me rondaba la cabeza y que, al materializarla en un pedal, creo que ha quedado bastante guay.

Objetivo: Desactivar el circuito de las pastillas activas sin necesidad de desconectar la guitarra.. De esta forma no abra que andar pendiente de conectarla y desconectandola para ahorrar la bateria.

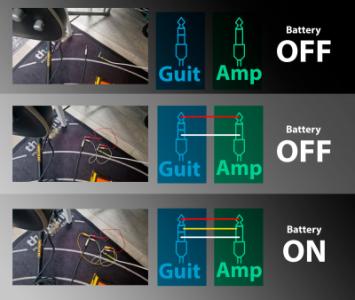

Teoria: Por como estan hechos los circuitos de las guitarras con pastillas activas (usando un hembra stereo que al recibir un macho mono cierra el circuito), se puede apagar o encender externamente el circuito usando un cable stereo para conectar la guitarra:

Archivos adjuntos ( para descargar)

OFERTAS Ver todas

-20%

tc electronic Hall of Fame 2

111 €

Ver oferta
-17%

tc electronic JUNE-60 Chorus V2

49 €

Ver oferta
-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta

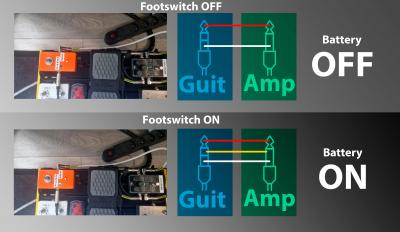

Método 1: Footswitch de activacion/desactivacion manual.
Explicación: El footswitch interrumpira la conexión que sirve para conectar el circuito

Archivos adjuntos ( para descargar)

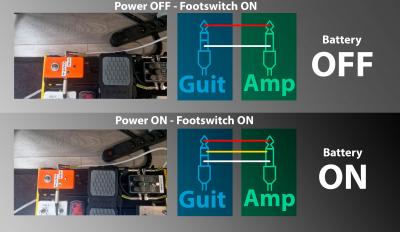

Método 2: Relé de desactivacion automatica.
Explicación: Si apagamos o encendemos nuestra pedalera, un relé se encargará de que solo cuando la pedalera recibe alimentacion el circuito de las pastillas activas este en funcionamiento.

Archivos adjuntos ( para descargar)

El circuito no es un supersecreto, pero el diagrama me costaria un rato prepararlo, asi que en función del interés que vea me lo currare por si alguien lo quiere hacer.

Espero que os guste... yo estoy muy contento con el pedal y ahora mis guitarras activas tienen el protagonismo que merecen!

Tu sueles dejar el Jack puesto cuando dejas de tocar?

Si, al menos en casa si tengo una guitarra permanentemente conectada, asi el rato que me pongo lo hago inmediatamente, sean 5 minutos o 50...

La idea es interesante. También puedes pensar en fabricar un jack stereo con un interruptor.

Interruptor pushpull en el pote de tono y solucionado.

1 respuesta directa

Realmente me es mas importante el sistema del relé, que cuando apague la pedalera se apague todo. El interruptor fue la idea inicial, pero es mas probable que me olvide de pisarlo que de quitar la alimentacion a la pedalera.

Ethenmar escribió:
Interruptor pushpull en el pote de tono y solucionado.

Si, solucionado si lo haces para cada guitarra activa que tienes.
Con el pedal no hay que tocar la electronica de la guitarra y puedes enchufar la que quieras cuando quieras.

Yo te recomendaría que tanto con conmutador de pie como con relé interrumpieses las dos líneas de masa y el cable de señal que te salen de la guitarra ya que dependiendo de la quitara o como se haya montado no sabes cual es el negativo de la pila y conmutases a masa el cable de señal que va al ampli así te sirve de pedal mute también para guitarras pasivas.
