Qué pastillas tengo?

fran73
#1 por fran73 el 17/05/2021
Hola,

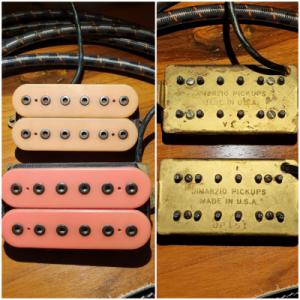

Me he decidido a montar una vieja Cort de cuando era chavalín y prácticamente he salvado sólo el mueble y dos humbuckers dimarzio (foto) de las cuales no tengo ni puta idea de cuales son, si son de puente o de mástil y ya puestos donde podría encontrar qué esquema utilizar.... además, si alguien estuviese interesado en venderse un siniestro total igual podría interesarme aprovechar piezas....

Pues eso. Que a ver si alguien puede darme algún consejo

Beers
Archivos adjuntos ( para descargar)
Subir
Rubiolus
#2 por Rubiolus el 17/05/2021
La de abajo ya lo pone ahí, es una DP 151...la otra vete a saber, está borrado, parece una V
Subir
Daoiz
#3 por Daoiz el 17/05/2021
Arriba una V1 (Alnico V - 10,8 ohms aprox)
Abajo una Dp151 (PAF PRO) (Alnico V - 8,5 ohms aprox)
Subir
1
Kenworht
#4 por Kenworht el 17/05/2021
Pues si es asi parece que tiene mas salida la V1 que la Paf Pro??
Si tienes un polimetro mide la salida de cada pastilla para poder comparar y decidir cual es.
Pon el polimetro en Impedancia.
Ω.
Selecciona la posicion de 20K .
Mide y apuntas la medida.

Animo.
Subir
toni diaz
#5 por toni diaz el 17/05/2021
Tienes dos paf pro, una oficial y una oem, también se pueden encontrar en Fender the strat como H8, las V1, V2 y S1 las fabricó Maxon y son diferentes los polos magneticos y las patas
Subir
fran73
#6 por fran73 el 18/05/2021
#4

DP151
Rojo-Negro 4k04
Blanco-Verde 3k87

V1
Rojo-Negro 4k46
Blanco-Verde 4k46

Es normal que una bobina dé valores distintos de la otra en la DP151?

Con el objetivo de dejar mi vieja Cort funcional de nuevo, sin buscar nada excepcional, sólo que funcione bien:

Con estos valores, cuál iría al puente?

Cuál sería el montaje más simple que podría hacer?

Tengo dudas respecto a qué componentes electrónicos necesitaría. Sé que hay mucha info en el foro y voy leyendo. Pero ahí lo dejo por si podéis darme alguna orientación básica

Beers!
Subir
toni diaz
#7 por toni diaz el 18/05/2021
Si es normal un poco de diferencia entre bobinas, incluso para mi recomendable porque ayuda a la claridad de esta y apenas se nota en la relación señal ruido.
Subir
toni diaz
#8 por toni diaz el 18/05/2021
Hay tantas preferencias como guitarristas respecto a electrónica, lo standard, volumen 500k logarítmico, tono 500k lineal, condensadores de 22nF.
Marcas, hay mucha pijoteria con esto, lo que quieras. Creo que Cort mete Alpha, que son muy buenos y económicos
Subir
1
fran73
#9 por fran73 el 18/05/2021
#8

ok. He visto el hilo recopilatorio de webs de electrónica. Miraré ahí.

Respecto al esquema, sigo buscando info para ver qué es lo más sencillo y práctico que puedo montar. Pienso en las 2 humbucker con 3 potenciómetros: 1 vol + 2 tonos. Cualquier comentario será bienvenido!

Beers!
Subir
Kenworht
#10 por Kenworht el 18/05/2021
En la pag web de Seymour Duncan, hay un apartado de esquemas.
Wiring Diagrams.
Puedes seleccionar la opcion que has escrito.
Te sale el dibujo/plano.. completo.
Mas muchas opciones mas que en el futuro podrias optar.
Suerte, y aqui estamos , pregunta lo que sea.

Animo.
Subir
1
fran73
#11 por fran73 el 19/05/2021
#8

ok. He visto el hilo recopilatorio de webs de electrónica. Miraré ahí.

Respecto al esquema, sigo buscando info para ver qué es lo más sencillo y práctico que puedo montar. Pienso en las 2 humbucker con 3 potenciómetros: 1 vol + 2 tonos. Cualquier comentario será bienvenido!

Beers!
Subir
fran73
#12 por fran73 el 19/05/2021
Gracias por vuestra ayuda. Cierro este hilo y cuando la "restauración" de mi vieja Cort esté un poco avanzada abriré otro para compartir lo aprendido

Beers!
Subir
