¿Nadie se anima a por un Marshall bsiab2? Brown Sound in Box

Christian
#697 por Christian el 21/01/2018
Yo el pre800 jfet lo uso bosteado con un tube reamer, "calco" del ts, y mete unos medios altos guapisimos dandole mas chicha al 800.

Yo he tenido el bsiab2, el guvnor 2 plus y el 800.

Ahora solo tengo el 800, el guvnor 2 en mastil bajando volumen no me sacaba buen limpio, el bsiab y el 800 si, lo modifique con lo del C22 y gano mucho, pero me quedo antes con el bsiab o el 800.

El 800 para sacar el sonido que me gusta, tengo que boostearlo como digo con un overdrive antes, quiza modifique el 800 para que suene bosteado y me quito el overdrive delantero de encima
Subir
1
OFERTASVer todas
  • Boss Katana 50 MKII
    269 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Bob
#698 por Bob el 17/02/2018
Gracias por el aporte

Cómo me he hecho varios PCBs iré probando diferentes configuraciones
Subir
Bob
#699 por Bob el 09/03/2018

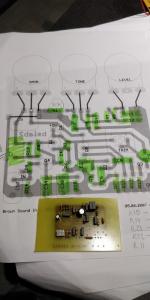

Poco a poco esto avanza
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#700 por Tonyguitar el 09/03/2018
que bueno, pura distorsion marshall añeja y sonido gordote con mucho grano:
[Este vídeo ya no está disponible en Youtube]
Se parecen un poco este y el emulador del jcm800 pedal, las pequeñas diferencias que hay entre ambos es lo que le da ese encanto a cada uno de los dos.

Eso si, no he visto en mi vida ningun pedal de distorsion a transistores sacar el sonido de una distorsion de valvulas clavado, y el bsiab2 para mi es uno de sus muchos puntos fuertes.
Subir
1
Bob
#701 por Bob el 09/03/2018
Gracias por el comentario

Ya solo me falta aprender a tocar como tú y ya te cagas :-)
Subir
Bob
#702 por Bob el 10/03/2018
No he conseguido encontrar los condensadores de 150 pf y 250 pf.

Tengo de 220 pf y de 100 pf cerámicos?

Crees que me dará algún problema si los pongo?

Gracias
Subir
Tonyguitar
#703 por Tonyguitar el 10/03/2018
Hola bob, en puesto del 150 pones el de 100 y en puesto del 250 el 220, a estos valores ni se nota.

Chungo seria poner un condensador de 10nf donde te dice que tienes que poner uno de 4n7 por ejemplo.
a parte que la diferencia tampoco es abismal. de todos modos si quieres me pones el layout con un circulo de esos que quieres sustituir y te digo mi opinion.

y si tienes alguno de 47pf lo puedes poner en paralelo con el de 100pf para sacar esos 150pf.


si tienes un medidor de condensadores es interesante que los midas a ver que te dan, los ceramicos de lenteja tienen una tolerancia bestial, a veces alomejor un 100pf te esta dando 130pf, 80pf etc, en el caso de los 130 te beneficia evidentemente, estos condensadores de valores tan bajos practicamente se usan mucho para derivar armonicos y muy altas frecuencias a masa.
Subir
1
Bob
#704 por Bob el 10/03/2018
Muchas gracias

Voy a ello y te cuento
Subir
Tonyguitar
#705 por Tonyguitar el 10/03/2018
okey, ya veras que bueno cuando lo pongas en marcha.
Subir
Bob
#706 por Bob el 10/03/2018

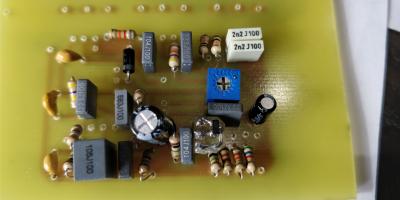

La he medido todos los que tengo y había diferencias mínimas respecto a lo marcado.

Ahora solo me queda poner los j201 y los 5457 que me cuesta un huevo acertar con la orientación de los mismos en la placa.

Ya me pasó lo mismo en la del jcm800.
Voy a por ello

;-)

Uno que es torpe.
Archivos adjuntos ( para descargar)
2018-03-10 10.45.47.jpg
Subir
Tonyguitar
#707 por Tonyguitar el 10/03/2018
jajaja, anda ya vas a ser torpe :risa:

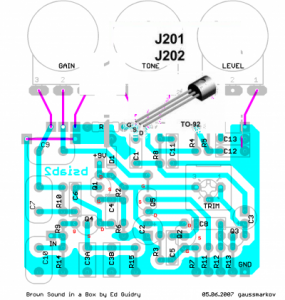

No te lies con eso tio, tienes que mirar la orientacion en el layout, fijate la foto que te pongo, se ve el drenador, surtidor al centro y gate a la derecha, es asi exactamente si te fijas como quedan los mmbfj201 y los mmbf5457 asi no vas a tener problema.
Revisa bien el patillaje que te he marcado, creo que esta bien, pero miralo bien tu por si acaso, ya sabes que es el mismo el j201 que el 5457.

Por lo demas con el Mega328 medidor de ESR para esto es una maravilla, pues si te marca los j201 como transistores y los 5457 como jfet es que todo esta correcto y lo hiciste bien, me refiero a la mini plaquita para el jfet smd.

Por cierto, voy a enchufar el bsiab2 y a tocar un rato que hace mucho que no lo utilizo y me estas calentando con este pedalillo :D
Archivos adjuntos ( para descargar)
Subir
1
Bob
#708 por Bob el 10/03/2018
De lujo

Muchisimas gracias.

A ver si consigo que suene para esta noche ????
