Muy fácil: ¡hazte una fuente para pedales sin ruidos 9v!

Tonyguitar
#181 por Tonyguitar el 14/09/2023
no pasa nada, si yo he usado toda clase de fuentes que me encuentro en la basura y con el regulador chino puedes meter hasta 30v y regularlos al voltaje que tu quieras de salida, pero bueno, tampoco veo mal lo que dices, cada uno tiene su criterio, es verdad que venden cada porqueria por aliexpres que flipas jeje, ahi hay de todo y uno tiene que mirar que vale la pena y que no.
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Keeley 70th Anniv. HALO Andy Timmons
    299 €
    Ver oferta
Ricardo
#182 por Ricardo el 14/09/2023
Yo tengo malas experiencia con las fuentes de alimentación chinas baratas incluso con las Harley Benton... Pitidos de fondo cuando enchufas algún pedal digital (incluso en la Power Plant que se supone que está aislada) e incluso problemas en pedales que el footswitch hace un "pop" o "clack" fuerte y que con la última fuente de alimentación que compré desaparecieron mágicamente. Es increíble lo que puede hacer una buena fuente. Cioks DC7, por cierto. Merece todo lo que pagas por ella.
Subir
Tonyguitar
#183 por Tonyguitar el 14/09/2023
es verdad que si vas con soluciones baratas de estas te puedes tropezar con algun pedal toca huevos con los ruidos.

Lo que si te puedo asegurar es que si tu usas una fuente lineal de toda la vida con su transformador primario y secundario y un rectificado como el del principio de este hilo que propongo con 2 de 1000uf y un 7809, el silencio esta garantizado.

Los modulos buck estos a mi me han dado muy buen resultado, pero bueno, como silencioso, los filtros de condensadores y el 7809, eso a nivel de hacerte una fuente, luego ya las fuentes conmutadas estas que venden que son caras que llevan salidas para varios pedales son la ostia, eso ya es otro nivel, llevan unos filtros cojonudos, claro que hay que pagarlo jeje, yo tengo una pedaler montada con 15 pedales boss o asi y con este sistema me ha ido bien en mi caso.

Subir
1
MiBaFe
#184 por MiBaFe el 14/10/2023
Esto he montado yo y funciona perfectamente a día de hoy

https://es.aliexpress.com/item/1005003503904723.html?spm=a2g0o.order_list.order_list_main.69.1b8b194dM80w3R&gatewayAdapt=glo2esp

Este trasfo 10W, 220V Single Output, AC9V. Siempre marca un poco más de salida, unos 10 voltios y pico en este caso.

https://es.aliexpress.com/item/1005002018597566.html?spm=a2g0o.order_list.order_list_main.74.1b8b194dM80w3R&gatewayAdapt=glo2esp

El regulador de voltaje LM7809 9V

Todo dentro de esta caja de aluminio

https://es.aliexpress.com/item/1005005827491098.html?spm=a2g0o.order_list.order_list_main.64.1b8b194dM80w3R&gatewayAdapt=glo2esp

Con sus correspondientes hembras de entrada y salida.

Montado en media hora. Marca 9,3 voltios. 1,1 A. 0 ruido
Subir
MiBaFe
#185 por MiBaFe el 14/10/2023

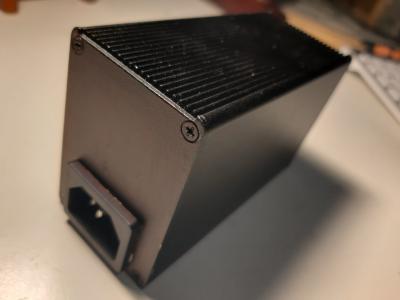

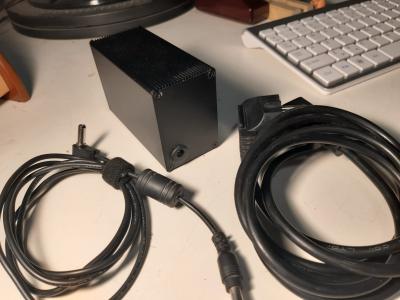

Por si sirviera a alguien. Adjunto un par de fotos
Archivos adjuntos ( para descargar)
fuente 1.jpg
fuente 2.jpg
Subir
Tonyguitar
#186 por Tonyguitar el 14/10/2023
esta genial lo que te montaste, el trafo de 9vAC al rectificar se multiplica por 1.41 y es el voltaje DC que te sale, lo metes en el modulo ese del 7809 y de ahi a la guitarra.

Si es para pocos pedales, esto funciona bien, pero ni el trafo, ni el 7809 le vas a poder exigir demasiada corriente, bueno, el 7809 con un disipador como ese yo creo que los 400mA te los deberia soportar, lo unico que yo si que hubiese hecho sobre todo es haber usado un trafo mas pontente, uno de estos de lamparas halogenas va genial, estos entregan 4A AC unos 40 o 45w, y el modulo que yo puse regulador entrega cerca de 3A y no mete nada de ruido:
https://es.aliexpress.com/item/10000000656280.html?spm=a2g0o.productlist.main.11.435d757fhNA9L5&algo_pvid=20500ecf-bc48-4228-80b5-60808d45f026&aem_p4p_detail=202310140133223794254099398100001437788&algo_exp_id=20500ecf-bc48-4228-80b5-60808d45f026-5&pdp_npi=4%40dis%21EUR%210.99%210.94%21%21%211.02%21%21%40211b5db316972724024178359e8cb0%2120000000002551824%21sea%21ES%21128879306%21&curPageLogUid=PdQEOyzgA3sP&search_p4p_id=202310140133223794254099398100001437788_6

le regulas la tension de salida al voltaje que quieras y listo.

un trafo de halogenos:
https://es.wallapop.com/item/transformadores-luz-halogeno-944365086


y entre la salida del transormador AC y el modulo buck metes esto:
https://es.aliexpress.com/item/1005006081773946.html?spm=a2g0o.productlist.main.1.7434278bIvKDCA&algo_pvid=8496f6a6-1e34-4e01-b2a0-bafb082999f0&algo_exp_id=8496f6a6-1e34-4e01-b2a0-bafb082999f0-0&pdp_npi=4%40dis%21EUR%210.05%210.05%21%21%210.38%21%21%40211b600b16972725964674514e80d5%2112000035646359255%21sea%21ES%21128879306%21&curPageLogUid=DR38qpLgj3FS

lo puedes encontrar mas barato si buscas un poco.

Yo es asi como lo hubiese hecho, pero de todos modos, si no demandas mucha corriente poniendo mas de 5 o 6 pedales, no creo que tengas ningun problema.
Subir
1
MiBaFe
#187 por MiBaFe el 14/10/2023
Desde luego, de haberlo sabido hubiera optado por ese montaje, mucho más potente, para ir sobrao y sobre seguro, si ofrece hasta 3 A.

No sé electrónica, pero eché el cálculo del trafo 10 w a 9v (1 A aprox), y la placa anunciaba ese amperaje también (del dicho al hecho...), aunque creo que no está disipando mucha tensión...

Por ahora, en cualquier caso, lo estoy usando con 7 pedales y no noto que se caliente (si algún día se quema optaré por tu combinación, sin duda,Jejeje)

No obstante gracias por tu aportación y sapiencia
Subir
Tonyguitar
#188 por Tonyguitar el 14/10/2023
#187

Yo pienso que lo que te hiciste esta súper, y no creo que tengas problemas, los pedales suelen consumir entre 30 y 40mA, algunos un poco más, pero yo creo que esa fuente te aguanta.

Si algún día te animas hacer una más potente, pues es fácil como te digo y no hace falta saber de electronica, si eres manitas, te la haces fácilmente.
