Andrés Vargas - chempi
#1 por Andrés Vargas - chempi el 11/01/2012
Hola compañeros:

En este post les voy a contar de todas las modificaciones que mi guitarra tiene y ademas de las que estoy haciendo en el momento, muchos diran que no justifica, pero como fue mi primera guitarra me gusta hacerle cambios para mejorarla un poco.

Aca un resumen de lo que le he hecho hasta ahora:

Nuevos afinadores: Wilkinson EZ block
Cejilla de hueso
Pastillas Guitarfetish (GFS) alnico vintage staggered
Puente tremolo vintage con base de acero y selletas de acero, el bloque es de zinc vaciado (Comprado en GFS)
Preamp de 4 modos de ganancia instalado on-board de GFS
Apantallado completo en aluminio
Pintura personalizada de poliuretano
Pickguard perlado

Hasta ahi estaba contento con la guitarra, pero me he vuelto amante del sonido del humbucker, entonces hace rato no la utilizaba, aprovechando las vacaciones empece a hacerle nuevas modificaciones.

1) Adicionar suiches de codillo miniatura para adicionar más posibilidades de combinación de micrófonos: 3 en total, 1 para serie/paralelo, otro para escoger pastilla del puente en serie con pastilla del medio o pastilla del medio en serie con pastilla del cuello y otro para la fase en las combinaciones con la pastilla del medio, tanto en serie como en paralelo.

El esquema lo tome de esta página

http://www.1728.org/guitar3.htm

El circuito que encontre alli es este:

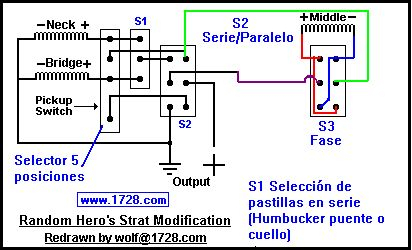

Y mi modificación es esta

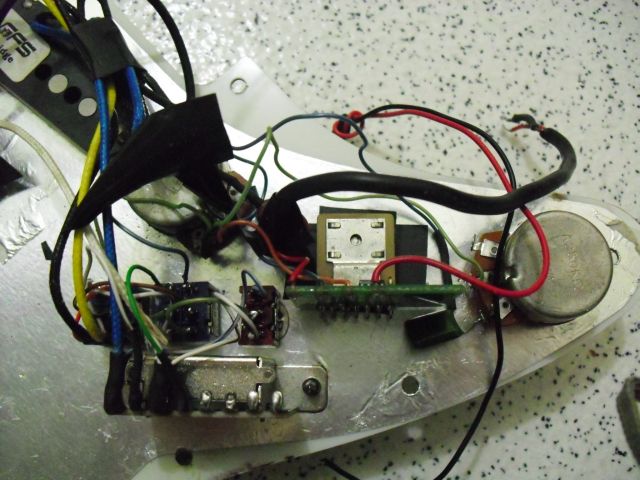

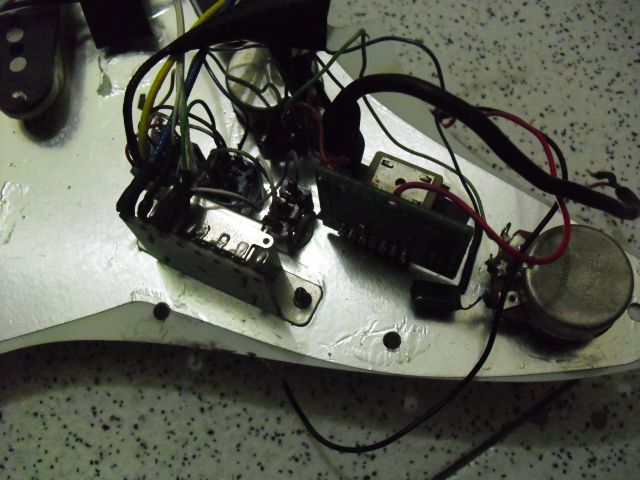

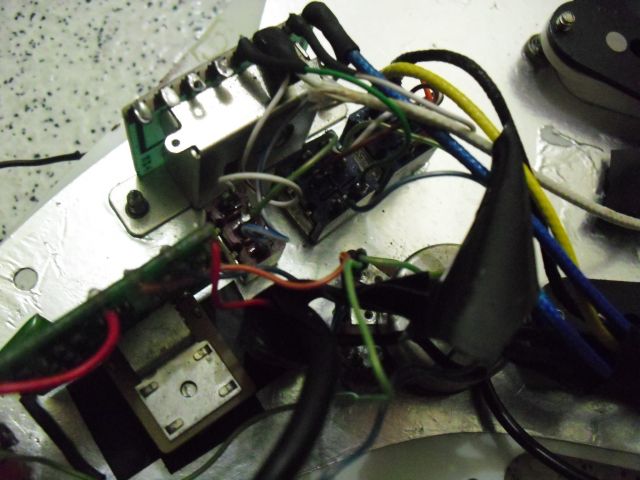

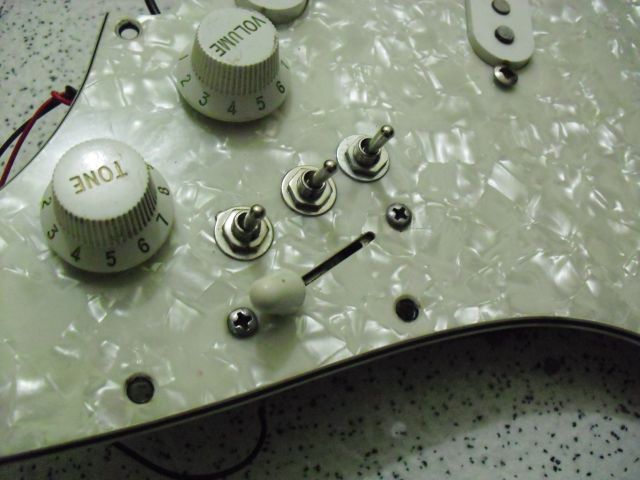

Acá muestro algunas fotos de la modificación

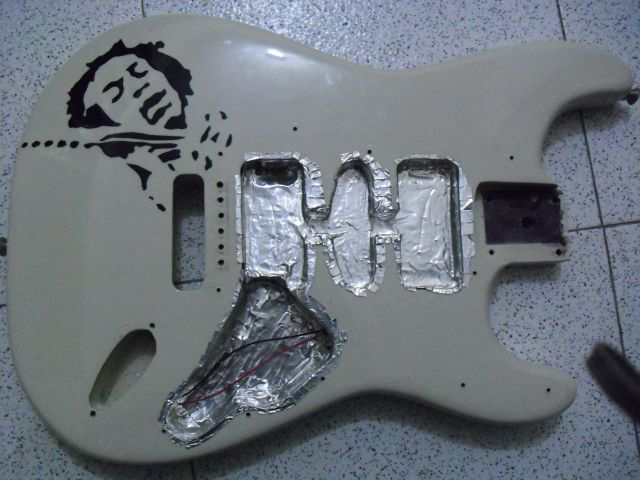

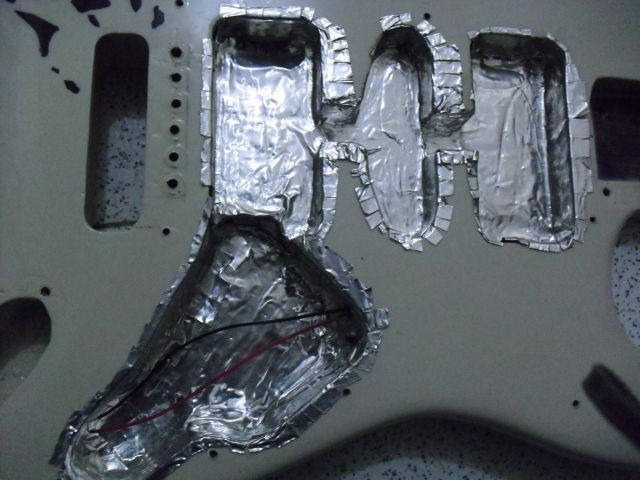

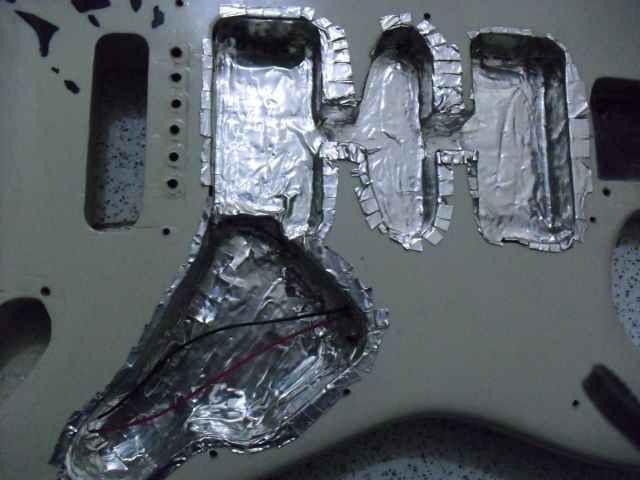

Acá algunas fotos del apantallado de la guitarra

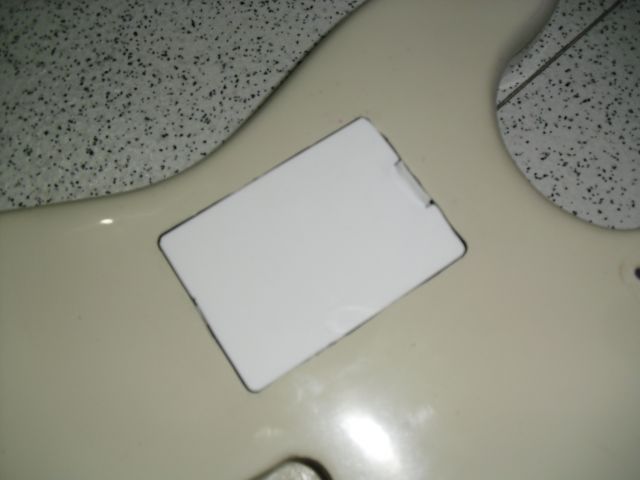

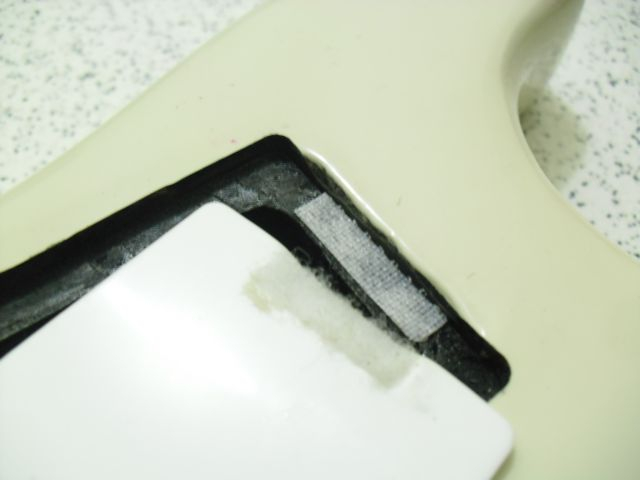

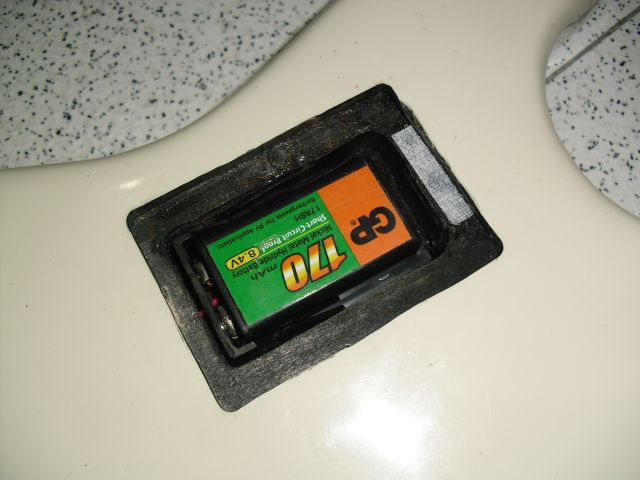

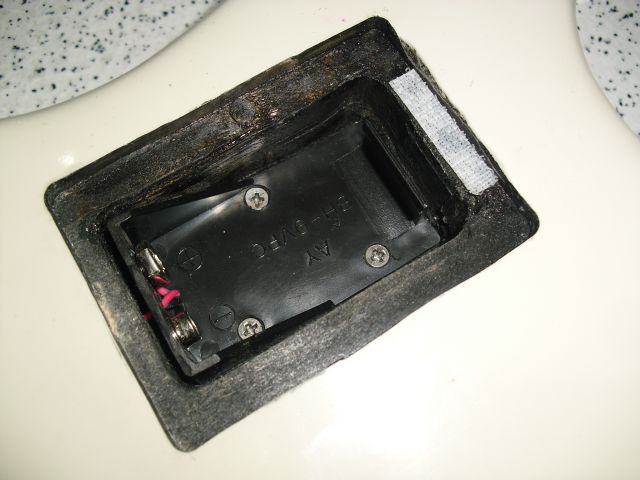

El compartimiento de la bateria

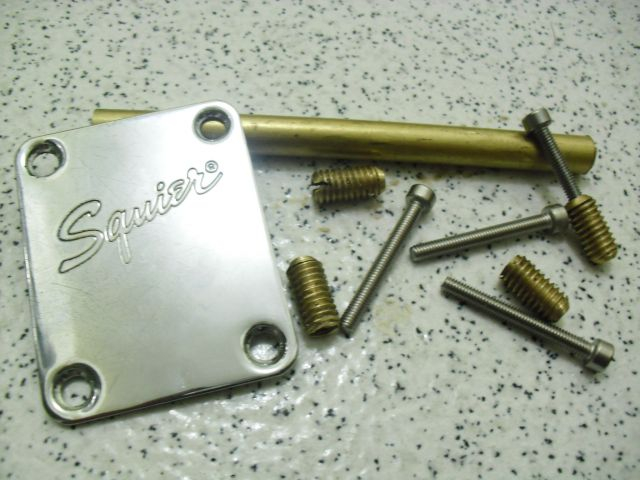

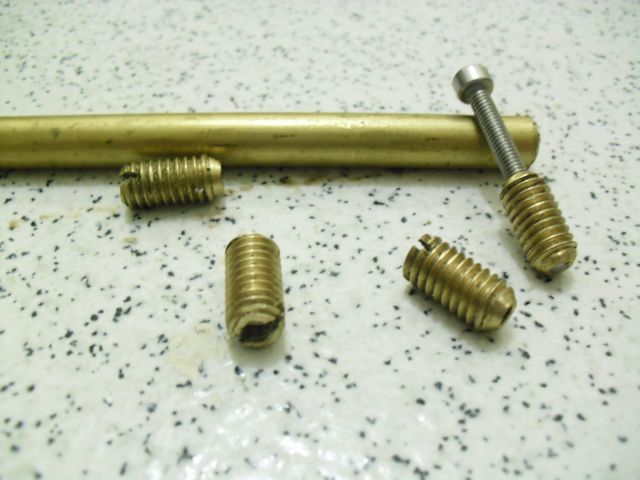

2) Instalar bocinas de latón en la unión del brazo y el cuerpo para mejorar el sustain: De acuerdo a varios foreros, y recomendado por el forero Demolitiontatoo http://www.guitarraprofesional.com/Bocinasmastil/bocinasmastil.htm, colocar unas bocinas para el acople ayuda a mejorar el sustain de la guitarra, por lo tanto mande a fabricar unas bocinas de latón roscadas interna y externamente, diametro externo 5/16 de pulgada y diametro interno 4 mm (M4), el costo aproximado fue de 7 euros.

Estas bocinas se atornillan en los agujeros del mastil y este se instala empleando ya tornillos de acero de 4 mm de diametro por 35 mm de largo.

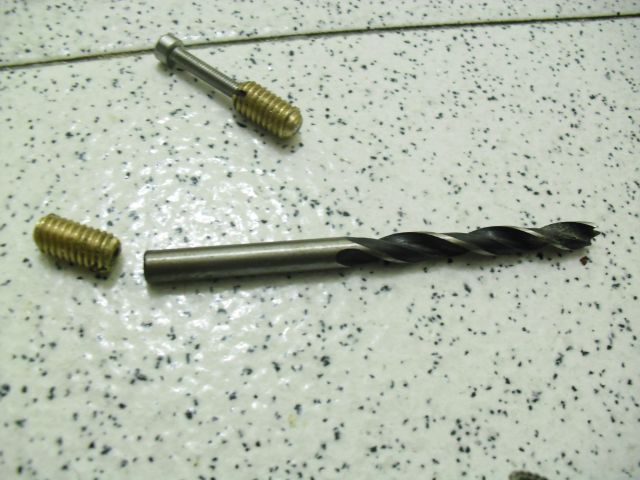

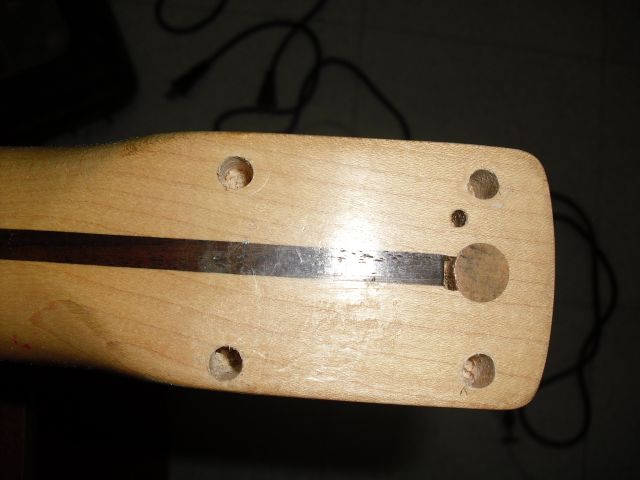

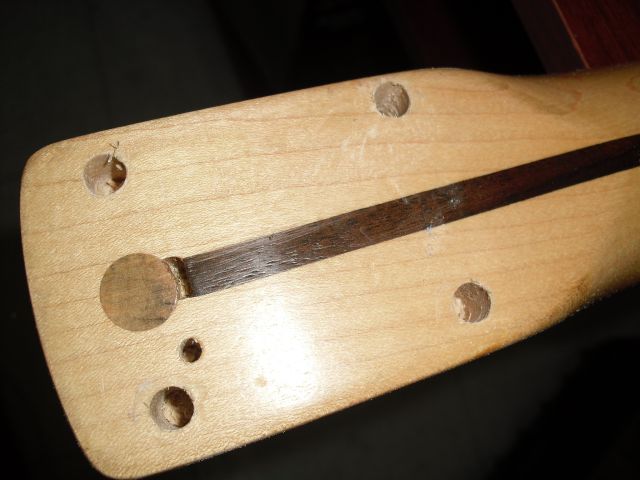

La instalación de las bocinas es sencilla, para ello amplie los agujeros del mastil de acuerdo al tamaño de las bocinas, las bocinas tienen un largo de 16 mm, entonces aproximadamente 6 mm del orificio del mastil se perforo con una broca de 5/16 de pulgada, los 10 mm restantes con una broca de 1/4 de pulgada, luego las bocinas se atornillaron en el mastil con un destornillador de pala.

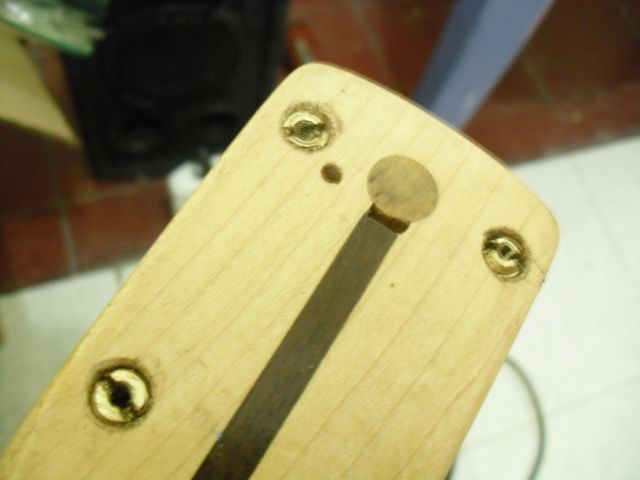

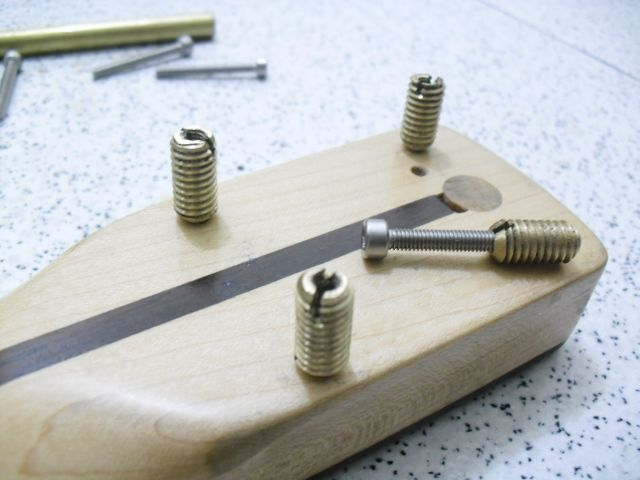

Después de insertar las bocinas

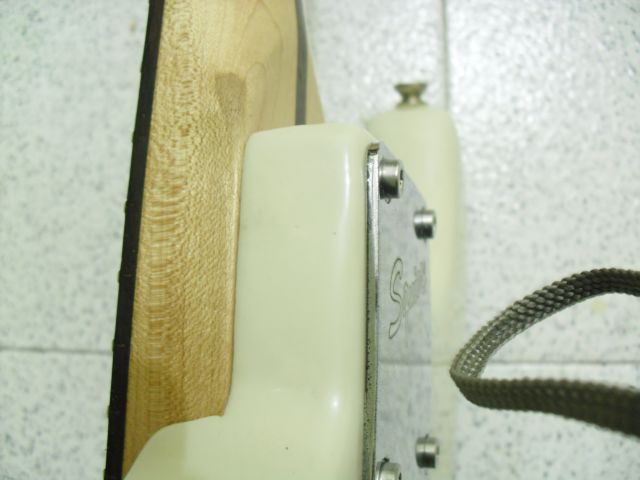

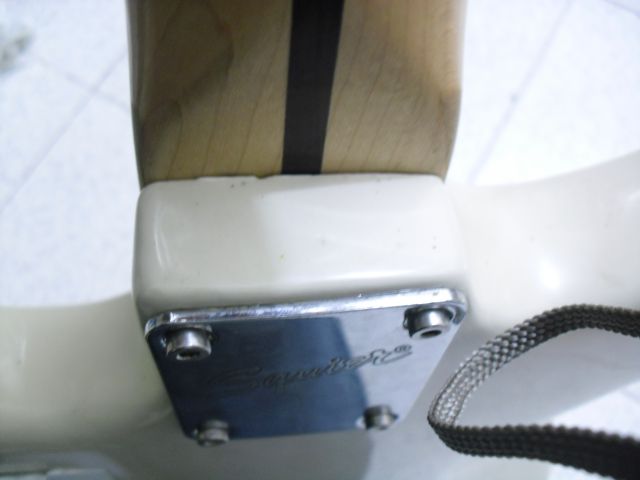

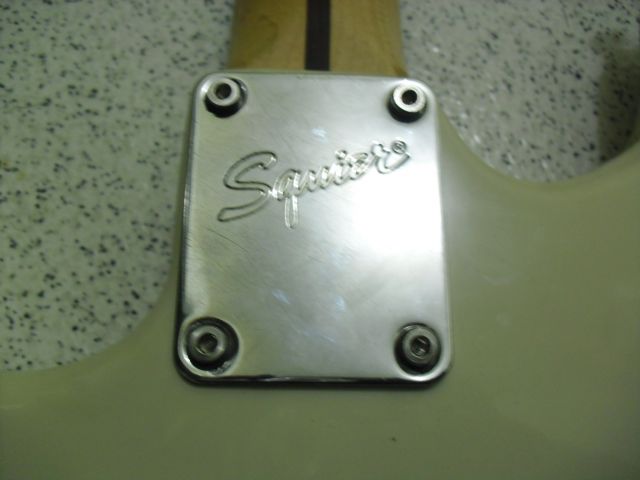

Luego simplemente se unen el cuerpo y el mastil utilizando los tornillos de acero.

3) Reemplazar el bloque del tremolo por uno de latón: Esta parte de la modificación todavía no la he realizado, pues estoy esperando que me realicen el mecanizado de la pieza.

Hasta aca el post por ahora, tan pronto tenga el bloque continuare con las actualizaciones del proceso.

Saludos
Subir
Andrés Vargas - chempi
#2 por Andrés Vargas - chempi el 13/01/2012
El bloque de latón lo mande a hacer por mecanizado, el costo total con el material y la mano de obra fue de 30 euros aproximadamente.

Después de recibir y verificar que todo los orificios coincidian me dispuse a instalarlo.

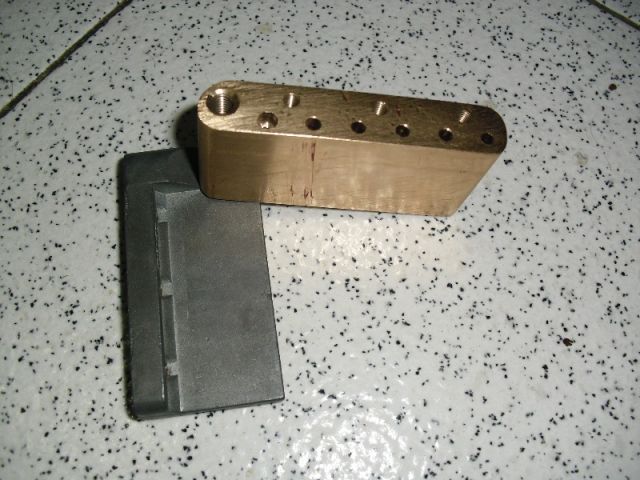

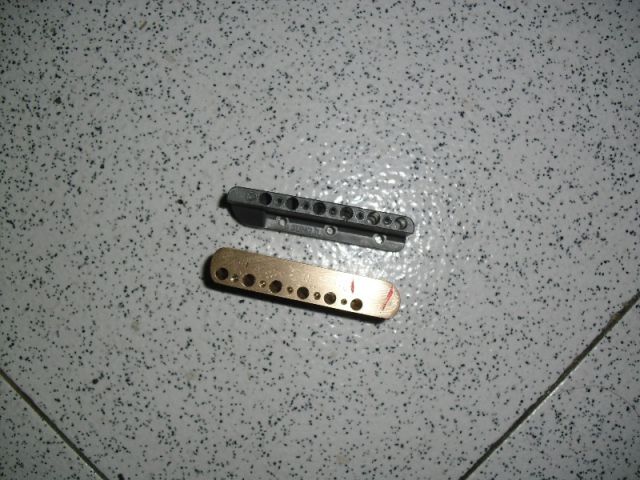

Comparación del bloque de zinc y el de latón

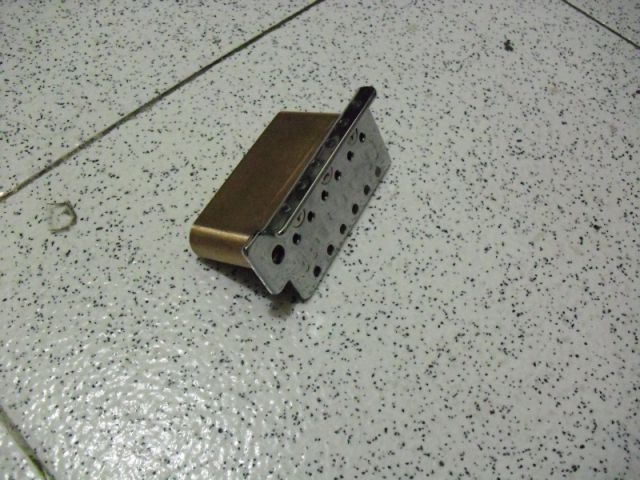

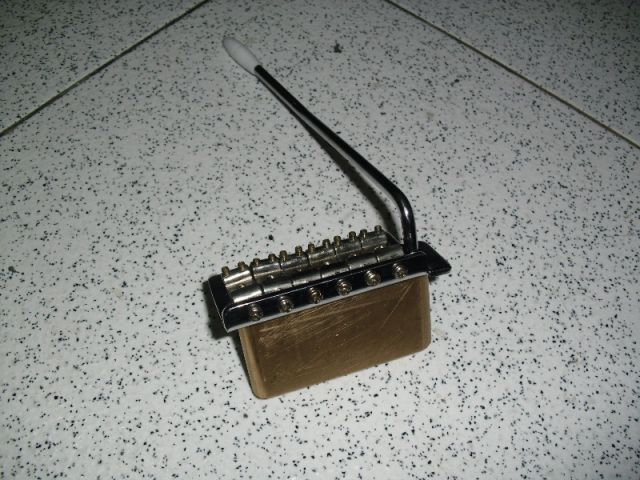

Luego arme el puente con el nuevo bloque

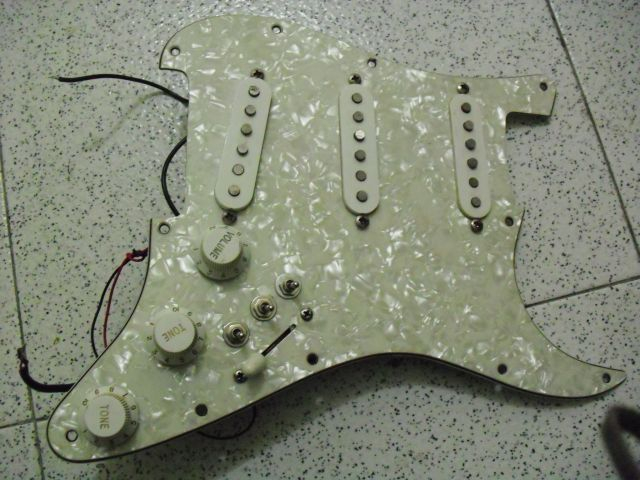

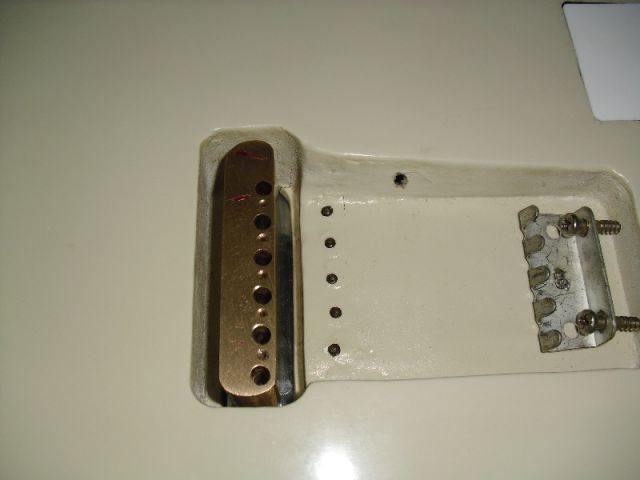

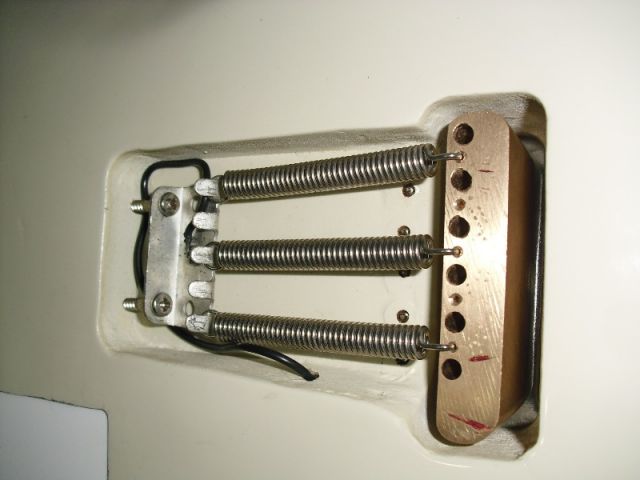

Luego lo monte en la guitarra y le coloque el pickguard con toda la electrónica

Falta colocarle las cuerdas, hacer todos los ajustes pertinentes y subir una prueba de audio. Saludos
Subir
amuerte34
#3 por amuerte34 el 13/01/2012
si te gusta esta guitarra
por que no va a valer la pena el gastar pasta en ella?
yo tengo una squier bullet en la que llevo gastado mas pasta que en cualquiera
de mis guitarras "buenas"
Subir
Obed Barrera
#4 por Obed Barrera el 13/01/2012
Alguien escribió:
Adicionar suiches de codillo miniatura para adicionar más posibilidades de combinación de micrófonos: 3 en total, 1 para serie/paralelo, otro para escoger pastilla del puente en serie con pastilla del medio o pastilla del medio en serie con pastilla del cuello y otro para la fase en las combinaciones con la pastilla del medio, tanto en serie como en paralelo.


No podrías explicar paso a paso como hacerle esta modificación y que materiales utilizaste? Es que no entiendo mucho de electrónica aún (el esquema está un poco "confuso" para mi) y me gustaría mucho aplicárselo a mi guitarra.

Otra cosa, al hacerle esta modificación, el selector normal de pastillas de 5 pasos queda inutilizable o puedes seguirlo usando normalmente?...
Subir
Obed Barrera
#5 por Obed Barrera el 13/01/2012
PD. A "materiales" me refiero a los componentes específicos que utilizaste para esa modificación...
Subir
Andrés Vargas - chempi
#6 por Andrés Vargas - chempi el 13/01/2012
En el diagrama las cajas representan los suiches que utilice y las lineas son las conexiones electricas entre ellos.

El selector de 5 posiciones sigue funcionando igual para selección de las pastillas en paralelo.
En el diagrama los puntos representan los terminales del lado derecho del switch en el mismo orden.

Suiche s1 spdt (un polo dos vias) de 2 posiciones: Los puntos negro representan las 3 conexiones del switch
Imagen no disponible

Suiche s2 y s3 dpdt (dos polo dos vias) de 2 posiciones: Los puntos negro representan las 6 conexiones de cada switch
Imagen no disponible

saludos
Subir
Obed Barrera
#7 por Obed Barrera el 13/01/2012
Muchas Gracias por el aporte!. Y como suena la guitarra con esta modificación???
Subir
mohicano62
#8 por mohicano62 el 14/01/2012
Muy interesante,se supone que ha tenido que ganar en sustain con ese nuevo bloque en el puente y el nuevo sistema de fijación del mástil. Ahora habrá que ver como suena.
Subir
Andrés Vargas - chempi
#9 por Andrés Vargas - chempi el 14/01/2012
en unas horas subo la prueba de sonido!
Subir
Obed Barrera
#10 por Obed Barrera el 17/01/2012
Según el diagrama original ( el que solo se hace con dos switches) lo que hace es que tu guitarra que tiene 3 single coils suene como si tuviera humbuckers poniendo las pastillas del puente y del medio en serie, de igual forma poniendo en serie la pastilla del medio y neck.

Pero la modificación que tu le hiciste al diagrama, que es lo que hace? que es lo que hace en si el Switch adicional que le agregaste?
Subir
Andrés Vargas - chempi
#11 por Andrés Vargas - chempi el 17/01/2012
En la descripcion esta muy claro, es un suiche de fase, en las posiciones que se combina la pastilla del medio con la del puente o el brazo desfasa las dos pastillas, tanto en serie como en paralelo, es decir que tienes la posibilidad de tener las pastillas en serie-en fase, serie-desfase, paralelo-enfase, paralelo desfase para todas las posiciones de 2 pastillas simultaneas.
Subir
Andrés Vargas - chempi
#12 por Andrés Vargas - chempi el 17/01/2012
Aca algunas muestras de audio sencillas

1) 5 posiciones estandar desde el puente hasta el neck (Paralelo en 2 y 4)
2) Posición 2 en fase y fuera de fase, luego posición 4 en fase y fuera de fase
3) Puente-medio en paralelo y en serie, luego Brazo-medio en paralelo y en serie
4) Puente-medio serie con distorsion
5) Sustain Puente-medio serie con distorsion (G en 12 traste cuerda 3)
6) Prueba del preamp, en sus 4 posciciones con el puente-medio serie con distorsion
Archivos adjuntos ( para descargar)
5 paralelo.mp3
paralelo-fase.mp3
paralelo-serie.mp3
disto para-serie.mp3
sustain HB B.mp3
disto preamp HB B.mp3
