Despues del exito que tuve con el smokey amp pense que lo siguiente que queria era tener un pedal, un pedal "guappoooo", jajaja. Asi que estuve investigando por ahi un poco y vi que muchos coincidian en que el Proco Rat era uno de los mejores pedales de distorsion.
Acabe en la web de tonepad.com y vi que alli estaba toda la info para poder construirlo, asi que me puse manos a la obra......
Los componentes los pedi todos a eBay y mientras venian me puse a construir una insoladora de esas de leds ultravioleta que tambien saque de una web. Nunca habia insolado una placa de circuitos, asi que iba a ser divertido, jeje.

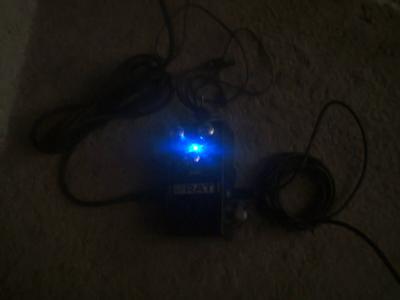

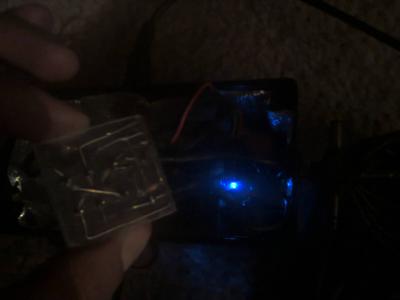

La insoladora me quedo tal que asi:
Imagen no disponible
Imagen no disponible

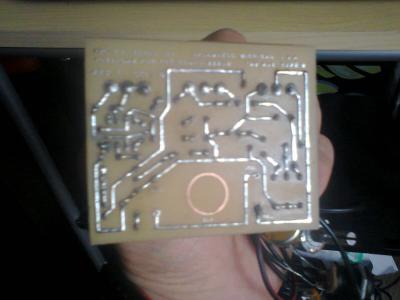

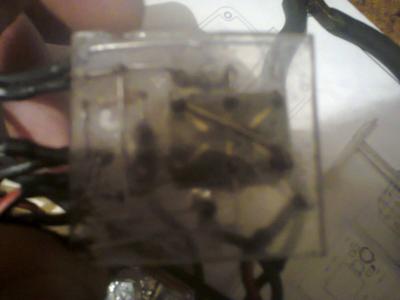

Y llego el momento de hacer las placas. No tenia ni idea de tiempos de exposicion ni nada, asi que fui un poco a ciegas. Despues de un par de intentos de prueba me salio esto:
Imagen no disponible
No esta mal, eh?, jjejeje. Aun estoy alucinando de lo bien que me salieron .....
En fin, que este viernes acabe de recibir el ultimo componente que me faltaba y este fin de semana tocaba montar LA RATA.

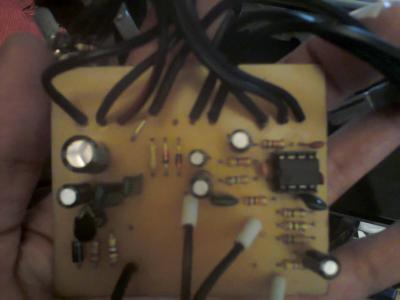

Lo primero que hago es hacer los agujeros de la caja y darle una manita de amarillo mostaza con pintura en spray. Mientras se va secando pongo el esquema de la placa y sus componentes delante de mi y me pongo a soldarlo todo. Una vez hecho esto, cojo el otro esquema que hay en tonepad ("wiring diagram") y lo sigo tambien a pies puntillas.
Como la pintura de la caja ya esta seca (ya es sabado), imprimo la pegatina que le voy a poner y ya empiezo a ver como va a quedar LA RATA.
Imagen no disponible
Yeah!!!!!. Fucking awesome!!!!

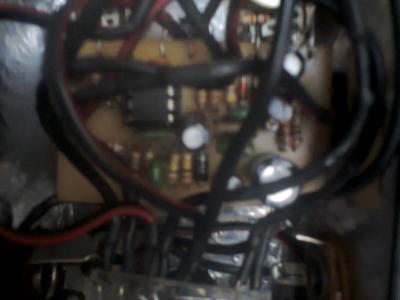

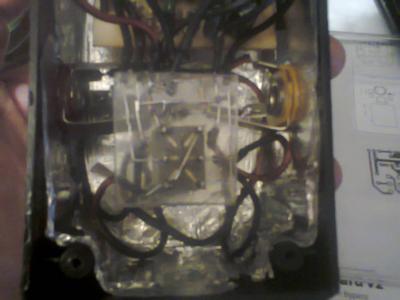

Ahora ya no queda nada mas que, con cuidado, empezar a montar los componentes dentro de la cajita intentando que hayan los menos metros de cable posibles. Decir que no he puesto nada de cable apantallado, queria ver si sin ponerlo el pedal haria algo de "hum".

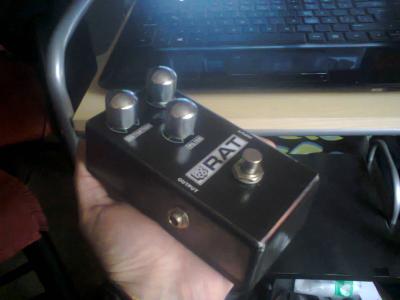

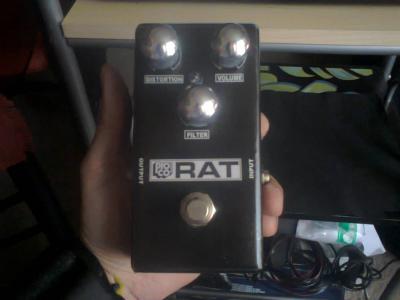

Asi que nada, despues de un par de horitas el pedal esta finiquitado y muestra este acabado:
Imagen no disponible
Mola, eh?. Y si suena ya deberia ser la leche...... asi que ahora toca probarlo.
La primera me la llevo en la frente. No se enciende el led. Ohhhh!!!!!!. Por mas que le doy al interruptor de pie no hace nada, y en una de esas que me rallo apreto mas de la cuenta el interruptor y me doy cuenta que ahora hace "click". Coño!!!, habia que apretar un monton mas, jajaja. Ale, un problema menos....., pero el cacharro sigue sin ir.
Pensando un poco me doy cuenta de que si en el jack de entrada le meto un jackk macho STEREO no va a ir en la vida, ya que se cierra el circuito y es como si no tuviera pila, asi que despues de decirme "******" bastantes veces, le meto un jack mono y el led ya se enciende. ALELUYA!!!!!!.
Ya son las 12 de la noche, asi que no puedo enchufar el ampli para ver si funciona, jooooo.
Ya son las 10 de la mañana y es momento de probarlo. Conecto todo y el by pass funciona. Con el pedal apagado el sonido de la guitarra pasa limpio y no hay nada de ruido. Ahora vien la prueba de fuego.....le meto caña al pedal y ¿que pasa?, pues que no suena nada. Ni limpio ni distorsionado, NADA.
Peinso: bueno, no pasa nada, seguro que es una conexion que esta mal de alguno de los jacks y en un momento la pongo bien. Asi que nada, le quito la tapa al pedal y me dispongo a revisar las conexiones cuando de repente me viene un posible fallo a la cabeza: Estos de tonepad gastan el mismo diagrama de conexiones para todas las placas que tienen ¿Y si he conectado mal el IN, el OUT, 9V o el GND?, porque podria ser que en cada placa estuvieran en un sitio diferente ........
Me pongo a mirar y a la primera sale el fallo. HAbia bailado el GND con el IN, ya que en el PCB estan dispuestos de forma cambiada con respecto al "wiring diagram".
Ale, enchufa el soldador de nuevo y cambia los cables rezando de que nada se hubiera roto. Cierro de nuevo la caja, conecto todo, enchufo el pedal y DISTORSIONA QUE DA GUSTO!!!!!!. Saca el mismo sonido que habia escuchado por internet, asi que funciona ok. Es una pasada ver como en el modo Turbo se encienden los leds cuando aporreas las cuerdas. Un flipe vamos. Mano en miembro me hallo, jajajaj.
Y eso, simplemente era comentaros que me lo he hecho y que no ha sido muy dificil. Que si os gusta cacharrera y teneis paciencia (mucha a veces), se puede hacer todo. Asi que venga, animaros!!!!, que el subidon que te da cuando ves que funciona algo que has fabricado tu es una pasada.
Un saludo (y ahora a liarme con un Phase90 y sus fets pareados, pero eso ya sera otro post, jejeje.)
Acabe en la web de tonepad.com y vi que alli estaba toda la info para poder construirlo, asi que me puse manos a la obra......
Los componentes los pedi todos a eBay y mientras venian me puse a construir una insoladora de esas de leds ultravioleta que tambien saque de una web. Nunca habia insolado una placa de circuitos, asi que iba a ser divertido, jeje.
La insoladora me quedo tal que asi:
Imagen no disponible
Imagen no disponible
Y llego el momento de hacer las placas. No tenia ni idea de tiempos de exposicion ni nada, asi que fui un poco a ciegas. Despues de un par de intentos de prueba me salio esto:
Imagen no disponible
No esta mal, eh?, jjejeje. Aun estoy alucinando de lo bien que me salieron .....
En fin, que este viernes acabe de recibir el ultimo componente que me faltaba y este fin de semana tocaba montar LA RATA.
Lo primero que hago es hacer los agujeros de la caja y darle una manita de amarillo mostaza con pintura en spray. Mientras se va secando pongo el esquema de la placa y sus componentes delante de mi y me pongo a soldarlo todo. Una vez hecho esto, cojo el otro esquema que hay en tonepad ("wiring diagram") y lo sigo tambien a pies puntillas.
Como la pintura de la caja ya esta seca (ya es sabado), imprimo la pegatina que le voy a poner y ya empiezo a ver como va a quedar LA RATA.
Imagen no disponible
Yeah!!!!!. Fucking awesome!!!!
Ahora ya no queda nada mas que, con cuidado, empezar a montar los componentes dentro de la cajita intentando que hayan los menos metros de cable posibles. Decir que no he puesto nada de cable apantallado, queria ver si sin ponerlo el pedal haria algo de "hum".
Asi que nada, despues de un par de horitas el pedal esta finiquitado y muestra este acabado:
Imagen no disponible
Mola, eh?. Y si suena ya deberia ser la leche...... asi que ahora toca probarlo.
La primera me la llevo en la frente. No se enciende el led. Ohhhh!!!!!!. Por mas que le doy al interruptor de pie no hace nada, y en una de esas que me rallo apreto mas de la cuenta el interruptor y me doy cuenta que ahora hace "click". Coño!!!, habia que apretar un monton mas, jajaja. Ale, un problema menos....., pero el cacharro sigue sin ir.
Pensando un poco me doy cuenta de que si en el jack de entrada le meto un jackk macho STEREO no va a ir en la vida, ya que se cierra el circuito y es como si no tuviera pila, asi que despues de decirme "******" bastantes veces, le meto un jack mono y el led ya se enciende. ALELUYA!!!!!!.
Ya son las 12 de la noche, asi que no puedo enchufar el ampli para ver si funciona, jooooo.
Ya son las 10 de la mañana y es momento de probarlo. Conecto todo y el by pass funciona. Con el pedal apagado el sonido de la guitarra pasa limpio y no hay nada de ruido. Ahora vien la prueba de fuego.....le meto caña al pedal y ¿que pasa?, pues que no suena nada. Ni limpio ni distorsionado, NADA.
Peinso: bueno, no pasa nada, seguro que es una conexion que esta mal de alguno de los jacks y en un momento la pongo bien. Asi que nada, le quito la tapa al pedal y me dispongo a revisar las conexiones cuando de repente me viene un posible fallo a la cabeza: Estos de tonepad gastan el mismo diagrama de conexiones para todas las placas que tienen ¿Y si he conectado mal el IN, el OUT, 9V o el GND?, porque podria ser que en cada placa estuvieran en un sitio diferente ........
Me pongo a mirar y a la primera sale el fallo. HAbia bailado el GND con el IN, ya que en el PCB estan dispuestos de forma cambiada con respecto al "wiring diagram".
Ale, enchufa el soldador de nuevo y cambia los cables rezando de que nada se hubiera roto. Cierro de nuevo la caja, conecto todo, enchufo el pedal y DISTORSIONA QUE DA GUSTO!!!!!!. Saca el mismo sonido que habia escuchado por internet, asi que funciona ok. Es una pasada ver como en el modo Turbo se encienden los leds cuando aporreas las cuerdas. Un flipe vamos. Mano en miembro me hallo, jajajaj.
Y eso, simplemente era comentaros que me lo he hecho y que no ha sido muy dificil. Que si os gusta cacharrera y teneis paciencia (mucha a veces), se puede hacer todo. Asi que venga, animaros!!!!, que el subidon que te da cuando ves que funciona algo que has fabricado tu es una pasada.
Un saludo (y ahora a liarme con un Phase90 y sus fets pareados, pero eso ya sera otro post, jejeje.)

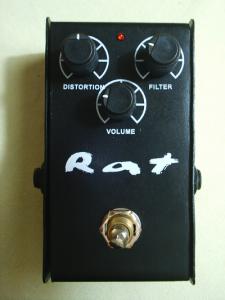

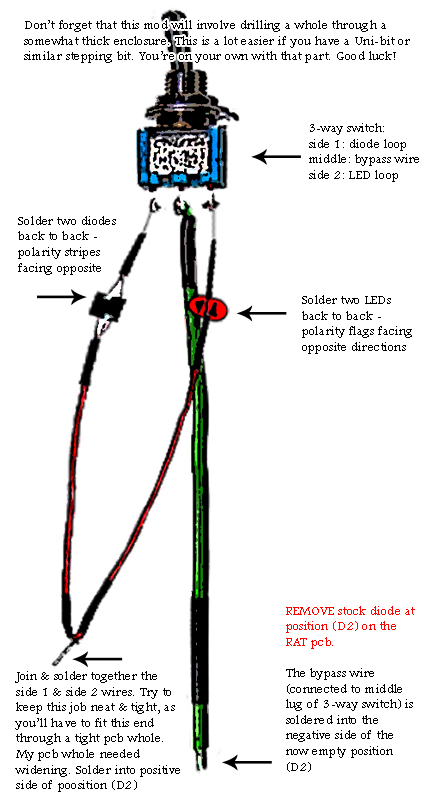

felicidades, hace poco me pidieron mods para una rata y le metí esas mismas
