Mesa Boogie a valvulas DIY clon preamp sin ruido por 22€

Pues verás 470nf son 0,47uf

Entonces yo creo que debería de poner en el condensador que tienes,,,
,47 pero puede ser que ese fabricante lo marque en vez de poniendo una coma, poniendo “uf” delante de 47

Entonces yo creo que es correcto,,, pero espérate haber que opinan los compañeros que con esto de los condensadores yo me lío mucho

OFERTAS Ver todas

-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-45%

Hughes&Kettner Spirit of Metal

48 €

Ver oferta
-50%

Analog Alien Alien Comp

117 €

Ver oferta

También te digo que los condensadores que yo tengo de 470nf lo que suelen poner es,,, 470n k

Dependerá del tipo de condensador y del fabricante no hay unidad de criterios,,, y como he dicho antes me lío bastante con esto

#398 si, la verdad es que deberianser todas las nomeclaturas universales asi seria mas facil controlar los valores!!!
Muchas gracias

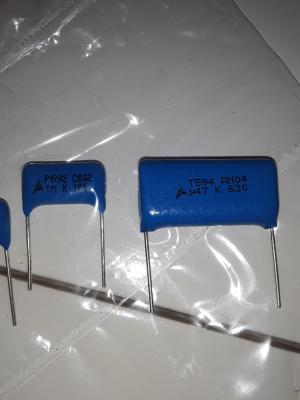

Lo que veo es que el de 1 nf dice : 1 k y el de 47 nf tiene por delante del 47 el simbolo ' ų '
