Mesa Boogie a valvulas DIY clon preamp sin ruido por 22€

Kenworht
#277 por Kenworht el 16/10/2019
OK.
Subir
1
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
Alejandro Bakich
#278 por Alejandro Bakich el 16/10/2019
#274 claro, yo lo voy a hacer con ecc83 todo, puedo a 12 v juntando patas 4 y 5 de todas las valvulas? Asi seria 12v a todas?
Muchas gracias
Subir
Kenworht
#279 por Kenworht el 16/10/2019
Correcto.
Subir
1
Alejandro Bakich
#280 por Alejandro Bakich el 16/10/2019
Me funcionara bien la tension con los dos trafos enfrentados de 4 amperes o para el primero tendré que poner dos juntos en paralelo y hacer uno de 8 amperes? Diganme si es una burrada lo que digo jaja
Subir
Tonyguitar
#281 por Tonyguitar el 16/10/2019
Dos trafos de alogenos te aguantan bien,


Yo usaría el 7806 para 1 de las 3 válvulas y las otras dos en Ac a 12v en serie como en el j800.



El 7806 no te aguantará el consumo de las 3 válvulas y recortar hasta 6vdc
Subir
Alejandro Bakich
#282 por Alejandro Bakich el 16/10/2019
#281 que ventajas y desventajas habria comparando con las 3 valvulas a 12v en ac?
Mi intencion es hacerlo con las 3 valvulas 12ax7 !!!
Subir
Tonyguitar
#283 por Tonyguitar el 16/10/2019
Ahhhhh coño.

Pues mete 12v entre la pata 4 y 5 de cada válvula y listo.
Subir
1
Tonyguitar
#284 por Tonyguitar el 16/10/2019
Y pones dos resistencias de 1k como en el pre jcm800 con las ecc83, ya sabes.
Subir
Alejandro Bakich
#285 por Alejandro Bakich el 16/10/2019
#284 listo, asi voy aclarando mis dudas y planeando en la mente como lo voy a hacer! Asi que alimento en alterna entre pines 4 y 5 las tres, y referencio a masa con 2 resistencias de 1 k!
Con el tema de los trafos, andaran bien de 4 amperes o precisare algo mas?
Muchas gracias
Subir
Tonyguitar
#286 por Tonyguitar el 16/10/2019
4 amperios tienes de sobra.






Tienes que cortar los contactos entre masa y las patas 4.5 y 9 de las válvulas, eso es importante para que los filamentos no toquen masa.


Luego en la línea de 12v de las filamentos pones las dos de 1k en serie y donde se juntan, lo pones a masa como en el j800.
Subir
Alejandro Bakich
#287 por Alejandro Bakich el 16/10/2019

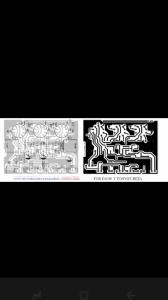

#286 claro, el que tengo que hacer es el archivo
02-ecc83 6v-1 png, no? Separar las pistas que están juntando los pines 4 y 5 y dejar el pin 9 al aire sin hacer contacto con masa?
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#288 por Tonyguitar el 16/10/2019
no me acuerdo bien ahora, se que habia un montaje para las 6n2p y otro para ec83, y este ultimo en tu caso tendras que omitir todo lo relacionado con los filamentos.


Yo pienso que cualquiera de los dos te sirve, unicamente corta las pistas de cobre 4,5 y 9, que no toquen con ninguna parte del circuito, luego trenza cables y llevalos a la pata 4 y 5 de cada ecc83 y lo demas da igual que hagas el schematic de 6n2p o ecc83, son iguales, solo varia la forma de alimentar los filamentos y en tu caso lo vas hacer en alterna.

No te olvides el divisor de tension de las dos resisencias de 1k.




---------------------------------



Todavia estas a tiempo, yo te recomiendo que te hagas el DR booguie el pedal, es mas o menos lo mismo y te quitas de meterte en este berengenal, no creas que este por ser de valvulas va a sonar mejor.
Subir
