#337 por Alejandro Bakich hace 1 semana

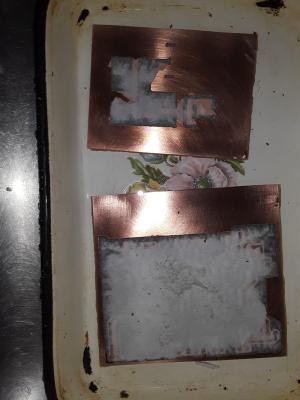

Bueno, estoy esperando a retirar el papel de la pcb....no me quiero adelantar pero creo que promete. Lije bien el cobre, le pase alcohol, imprimi los circuitos en papel foto y planche bien...casi rompo la plancha con los kg que le aplique jaja
La del jcm800 me acuerdo que me salio pesima, tuve que revocarla en estaño jaja pero esta tiene mas superficie...
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#338 por Alejandro Bakich hace 1 semana

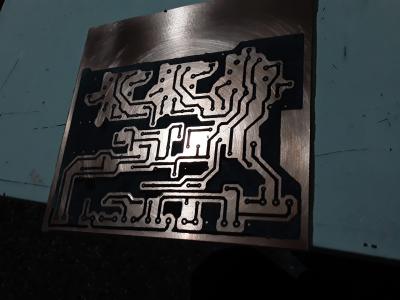

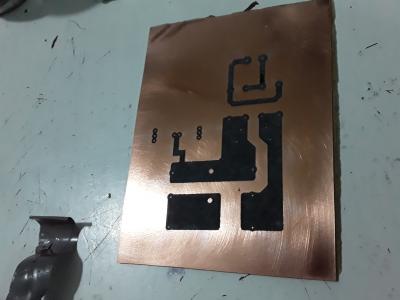

Salieron 95% bien! Pero le voy a dar con el fibron por arriba por las dudas!!!
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#339 por Alejandro Bakich hace 1 semana

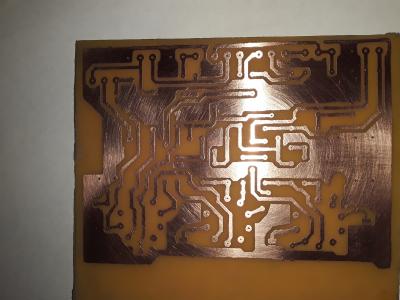

Recien salidas del acido! Impecables!
Archivos adjuntos ( para descargar)
Subir
princi
#340 por princi hace 1 semana
Te han salido fenomenal,,, seguiré de cerca tu trabajo que cuando pueda me pongo a hacerlo,,, jejej

Es un cañón este previo,,, me encanta, sabia del previo por la trilogía, pero no lo había escuchado y vi el otro día el vídeo de TonyGt y joer que crack!! Lo ha clavado!!! Jejej
Subir
TonyGT-Ibiza
#341 por TonyGT-Ibiza hace 1 semana
Bien tío, yo te aconseje el pedal dr booguie por que no tiene mucho que envidiar a este y te hubieses ahorrado muchísima faena, el previo suena muy bien, cierto, es el canal de distorsión de dual rectifier, yo he probado mesa booguie y suena más o menos igual.


Pero aquí vas a sudar tinta con los ruidos, vas a tener que apantallar todo y colocar el previo en un chasis bien apanrallado y los transformadores fuera, es lo más sensible que he hecho en electrónica.

La buena noticia es que yo te ayudaré a lidiar con los ruidos y tendrás un previo muy silencioso, un mes estuve yo liado con el, me dio muchísimo trabajo, pero lo que aprendí con el es la recompensa, aprendí mucho sobre estrategias de tierras, hum y silbidos.
Subir
Alejandro Bakich
#342 por Alejandro Bakich hace 1 semana
Bueno muchas gracias chicos! Hoy capaz que le hago los agujeros y le paso estaño! La verdad que me quedo bien por suerte, hay que ir despacio y haciendo todos los pasos de a poco pero con la mayor dedicacion posible!
Como veran a la placa del preamp la modifique para alimentar las 3 12ax7 con 12v ac y las referencias de los filamentos la coloque al costado del capacitor en la placa de la fuente, primero lo habia hecho en la placa del preamp pero me arrepenti y lo pase a la fuente! Tambien retiré el regulador 7812 los diidos y los electroliticos de 25v!
Si te sirve y funciona princi lo podes hacer asi, no necesitas editar el esquema!
Muchas gracias tony, yo se que siempre dedicas tiempo gratis a ayudar a todos! Sos un maestraso!
Subir
Alejandro Bakich
#343 por Alejandro Bakich hace 1 semana

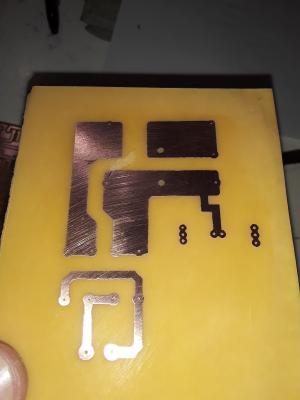

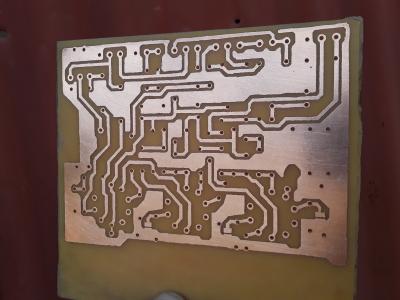

Bueno, placas agujereadas listas para estañar!
Archivos adjuntos ( para descargar)
Subir
princi
#344 por princi hace 1 semana
Buen trabajo,,, si señor!!!
Subir
1
Alejandro Bakich
#345 por Alejandro Bakich hace 1 semana
#344 gracias princi!
Subir
TonyGT-Ibiza
#346 por TonyGT-Ibiza hace 1 semana
esta muy bien.
Subir
Alejandro Bakich
#347 por Alejandro Bakich hace 1 semana

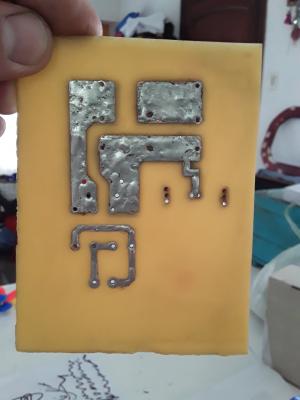

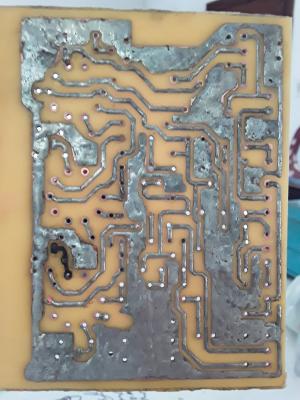

He estañado la pcb! Quedo algo mejor que la del jcm800 que al no ponerle flux me comió 1 rollo de estaño y quedo toda llena de grumos! Esta tiene una capa fina...lo que no me gusta es que se me despego una pista que la voy a tener que reparar con alambre...debe ser ordinaria porque veo que se despegan facil😠
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#348 por TonyGT-Ibiza hace 1 semana
Eso lo tenías que haber hecho lo último.

Por qué te va a tocar cortar pistas de masa alomejor, no recuerdo si lo arregle en los layout
Subir
