Mesa Boogie Single Rectifier con algo extraño

  • 1
jcristo
#1 por jcristo el 07/10/2019

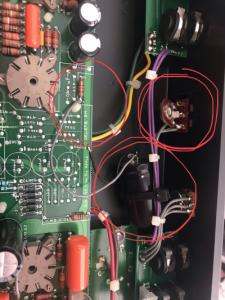

Hola compañeros, acabo de adquirir un single y tras probaoy tenerlo en casa lo prioque hice fue abrirlo para resulta modificación del loop y me lleve una sorpresa cuando vi que ya había sufrojna modificación.
El ampli creo que es armero porque tiene otro transformador adicional.
Le han colocado una resistencia variable detrás del selector del tipo de pastillas y un condensador o algo así (no entiendo mucho) que sale de una resisiyodel propio ampli.
Subo la foto para ver si me podéis sacar de dudas
Un abrazo
Archivos adjuntos ( para descargar)
Subir
Jesús Arias
#2 por Jesús Arias el 07/10/2019
Aún con la foto sigo sin entender lo que dices
Subir
jcristo
#3 por jcristo el 07/10/2019

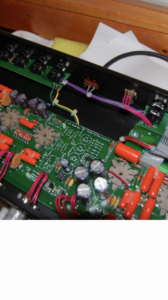

Hola Jesus voy a poner otra foto a ver si me entiendes mejor, es que yo tampoco sé cómo explicar mejor esto
Gracias
Archivos adjuntos ( para descargar)
Subir
jcristo
#4 por jcristo el 07/10/2019
Este sería el circuito normal:
Archivos adjuntos ( para descargar)
Subir
jcristo
#5 por jcristo el 07/10/2019
Madre mía , normal que no me entienda nadie he intentado escribir esto con el móvil y me ha puesto cada palabreja que no veas😊
Voy a ver si puedo escribirlo mejor
Hola compañeros, acabo de adquirir un single y tras probarlo y tenerlo en casa lo primero que hice fue abrirlo para realizarle la modificación del loop y me lleve una sorpresa cuando vi que ya había sufrido una modificación.

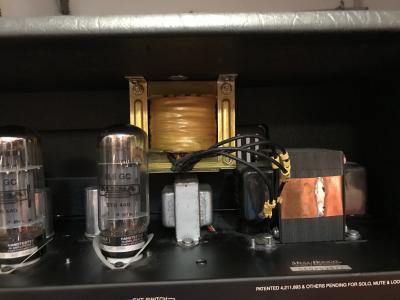

El ampli creo que es americano porque tiene otro transformador adicional.

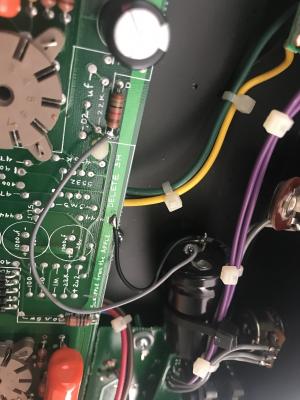

Le han colocado una resistencia variable detrás del selector del tipo de válvulas y un condensador o algo así (no entiendo mucho) que sale de una resistencia del propio circuito del ampli.
Subo la foto para ver si me podéis sacar de dudas
Un abrazo
Archivos adjuntos ( para descargar)
Subir
toni diaz
#6 por toni diaz el 07/10/2019
Mira de cuánto es el condensador que le han puesto a la resistencia del ánodo porque lo más posible es que no la necesite, incluso sea contraproducente para la fuente de alimentación.
La resistencia variable es un misterio pero me da que el que lo ha hecho no es muy experto en valvulas
Subir
jcristo
#7 por jcristo el 07/10/2019

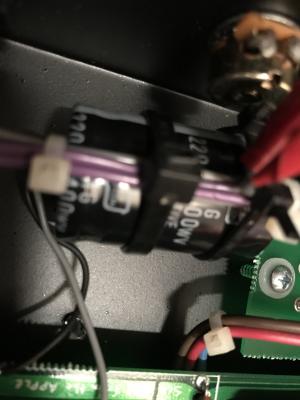

Toni es de 220 uf y 400wv
Para que puede servir?
El caso es que suena a gloria
Archivos adjuntos ( para descargar)
Subir
toni diaz
#8 por toni diaz el 07/10/2019
Una burrada para un ampli de válvulas, está forzando la fuente de alimentación. Ese condensado no influye en el sonido, solo en el ruido y si los de la fuente están bien, ese sobra
Subir
jcristo
#9 por jcristo el 07/10/2019
Que me recomiendas porque yo se comprobar si los otros están bien pongo también foto de la fuente
Archivos adjuntos ( para descargar)
Subir
toni diaz
#10 por toni diaz el 07/10/2019
Yo lo desconectaba la verdad, los mesa boogie están muy bien diseñados y normalmente no son ruidosos
Otra cosa, sabes que las tensiones en los amplificadores de válvulas son peligrosas hasta con el aparato apagado no? Cuidadin
Subir
jcristo
#11 por jcristo el 07/10/2019
Ok muchas gracias
Subir
TonyGT-Ibiza
#12 por TonyGT-Ibiza el 07/10/2019
toni diaz escribió:
Otra cosa, sabes que las tensiones en los amplificadores de válvulas son peligrosas hasta con el aparato apagado no?

Yo he cogido la mala costumbre de toquetear dentro cuando lo apago pensando que llevan esa famosa resistencia que descarga los condensadores.
