Me hice mi propia teleca..

Daniel Rojas Orduña
#1 por Daniel Rojas Orduña el 24/01/2011
Hola amigos.
Soy de Colombia y me gustan muchas las guitarras eléctricas. Y pues decidí hacer una Telecaster con algunas modificaciones. Para acomodarla a mi gusto. Espero les guste el resultado final


Bueno lo primero conseguir una buena madera, en mi caso me encontré con esta madera, que tiene una buena beta ya que quiero un terminado con veta resaltada.

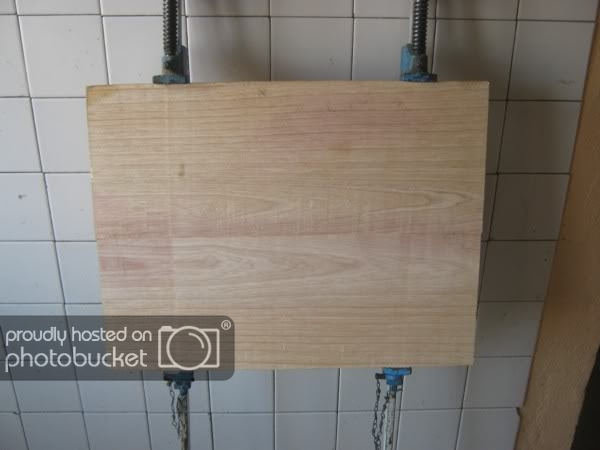

Con ayuda de unas prensas, la ensamble para poder alcanzar el ancho que necesitaba.

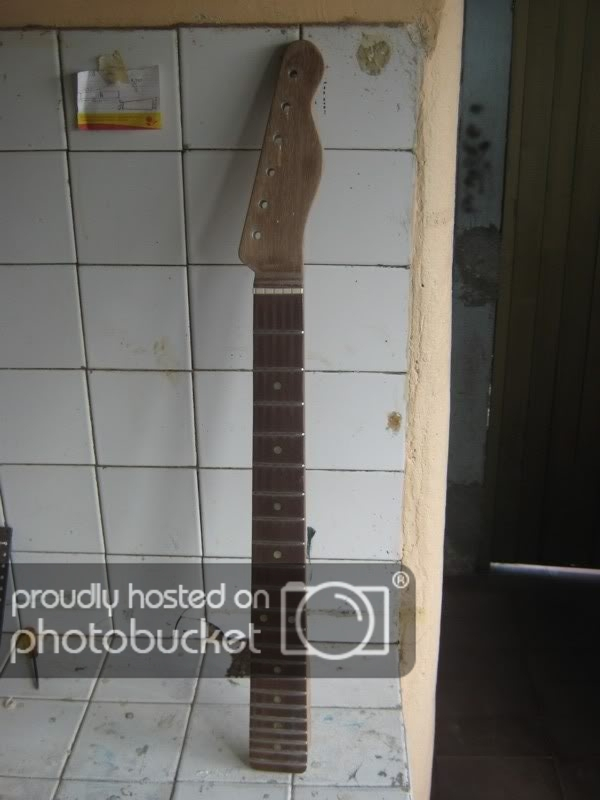

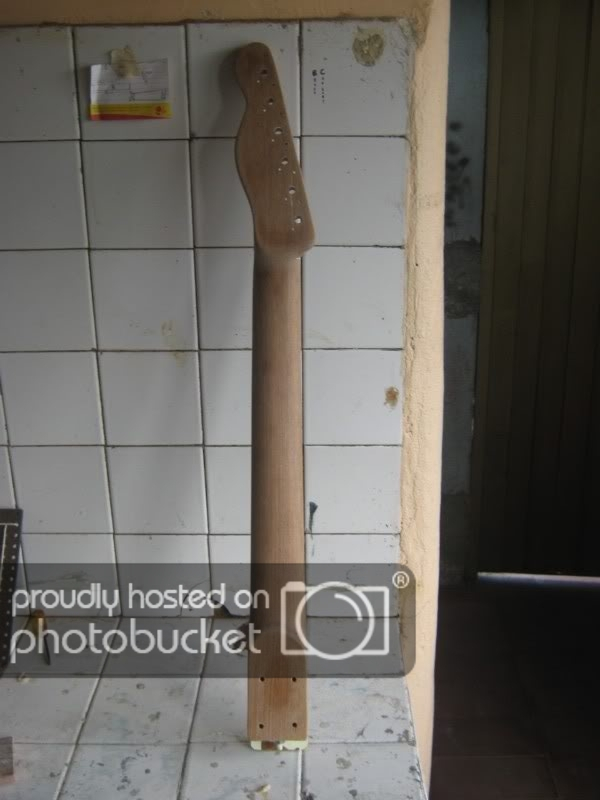

ahora un vistazo al mástil, este ya lo tenia de hace rato, así que perdonen no tener foros del proceso. Pero este lo tenia de una guitarra que anteriormente había construido, y por no despreciar el trabajo lo reutilice.

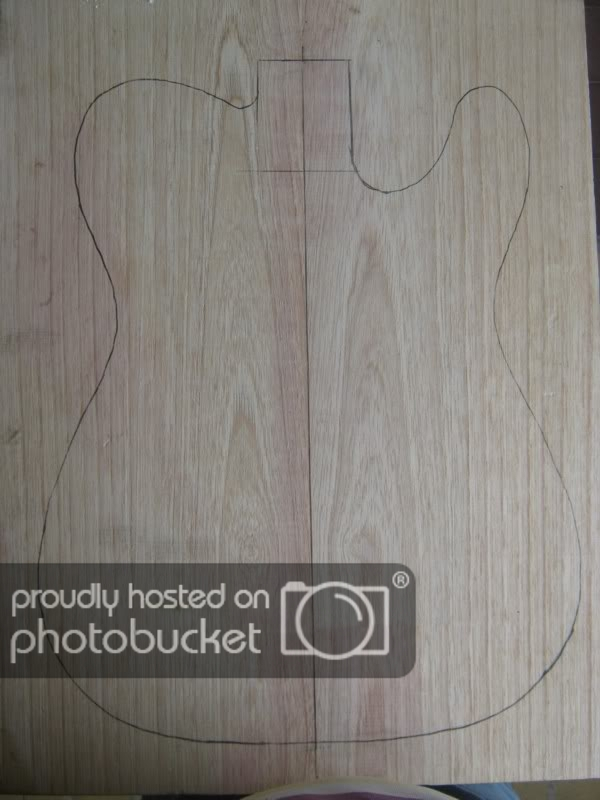

Continuamos con el cuerpo, después de 24 horas de secada del pegante, plasmo el plano en la madera.


Lo he llevado donde un amigo que tiene mucha experiencia cortando en cierra sin fin, o caladora, y el me ha hecho el trabajo de cortado.

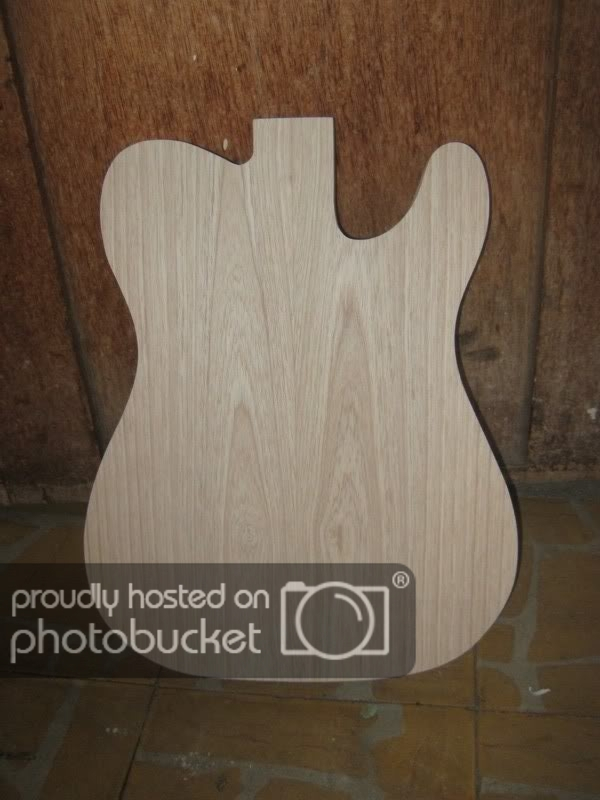

Después de hacerle un pre lijado, para sacar los residuos del pegante y lijar los bordes, así ha quedado.

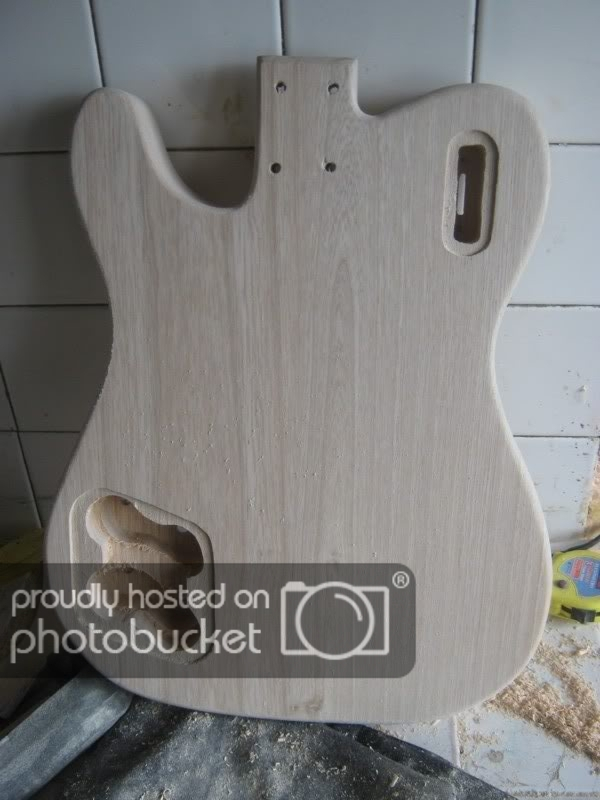

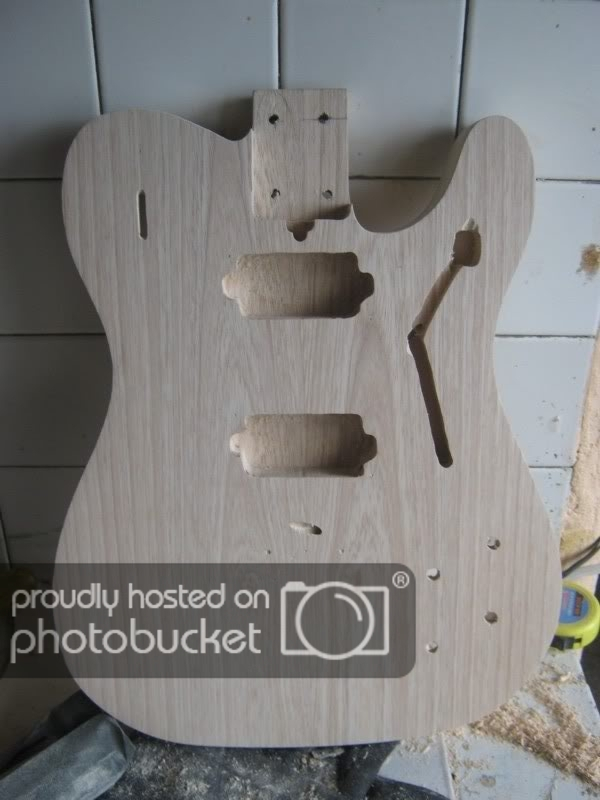

Bueno ahora las cajas, para instalar el mástil, y las pastillas, y los potencio metros para el volumen y le tono. Esto lo hice con ayuda de una ruteadora.

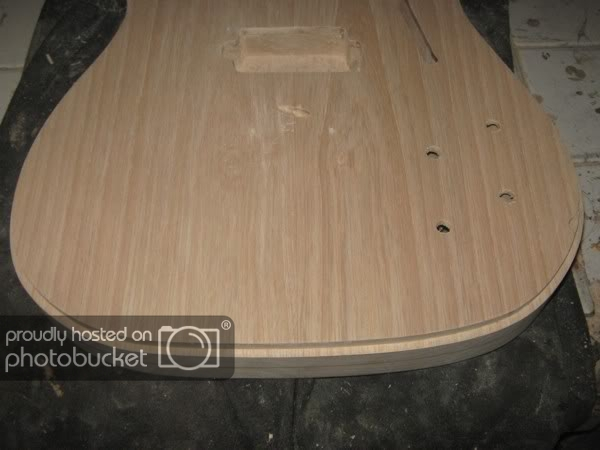

Quiero instalar en el borde una cinta blanca que tienen, creo que se llama filete o canto. Con ayuda de la rute adora y una guía hice el canal para pegar la cinta.

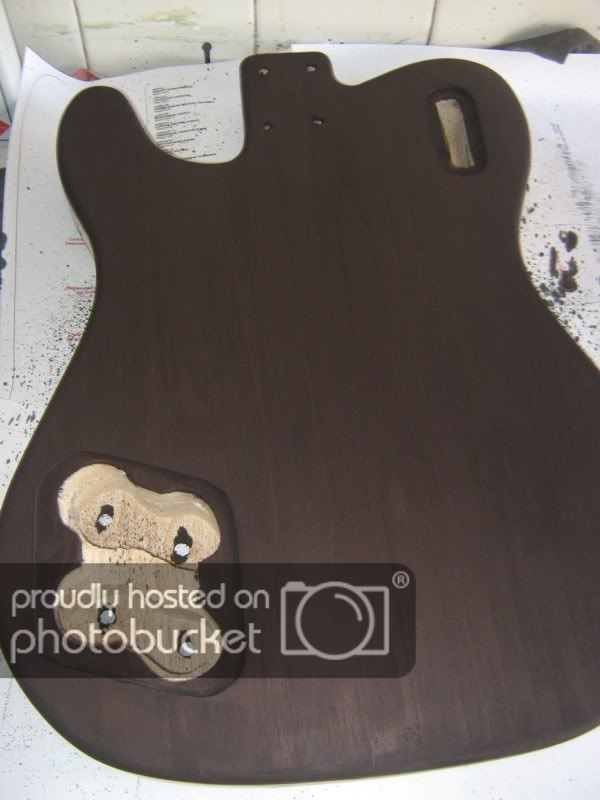

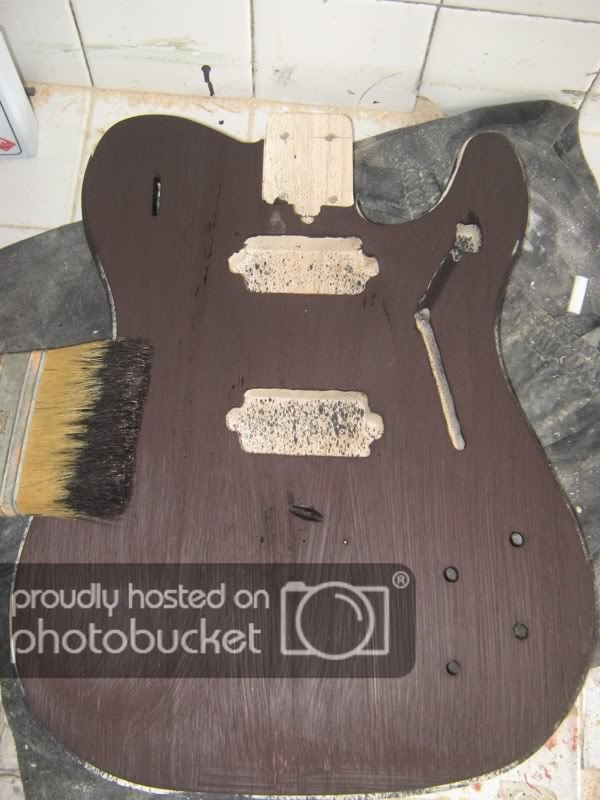

Paso a aplicar una tintilla negra para luego lijar y que esta quede en la beta profunda de la madera.


Esta tecnica la "aprendí", leyendo, un tutorial que encontraran en este link:
WordPress.com

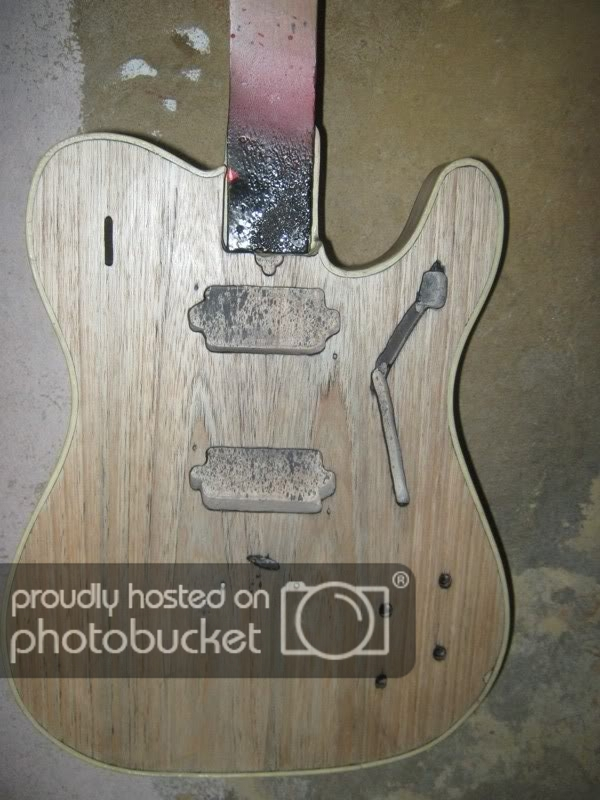

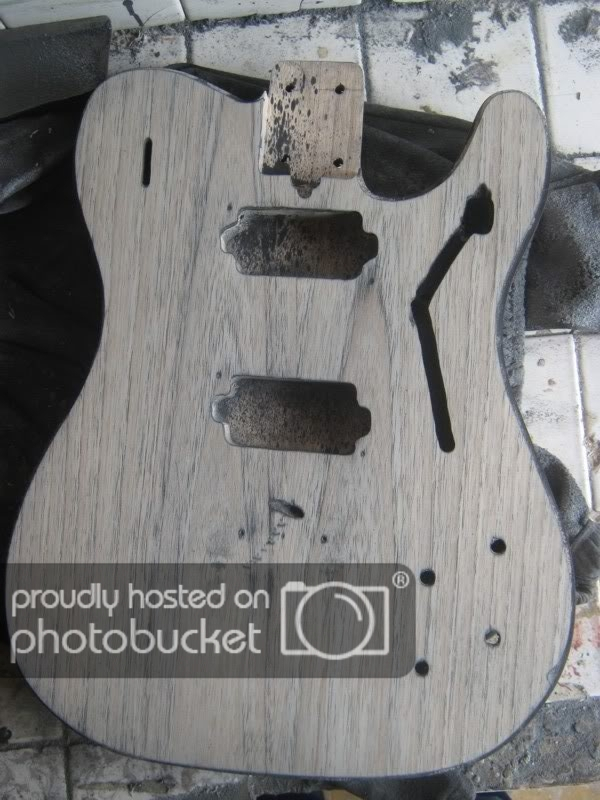

Así se vera después de lijar, hay que lijar muy bien, para no tener espacio a errores.

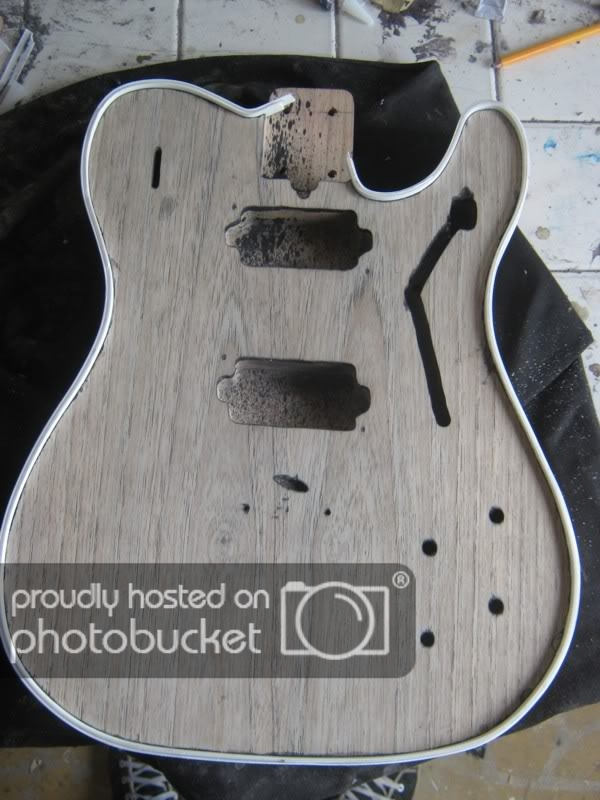

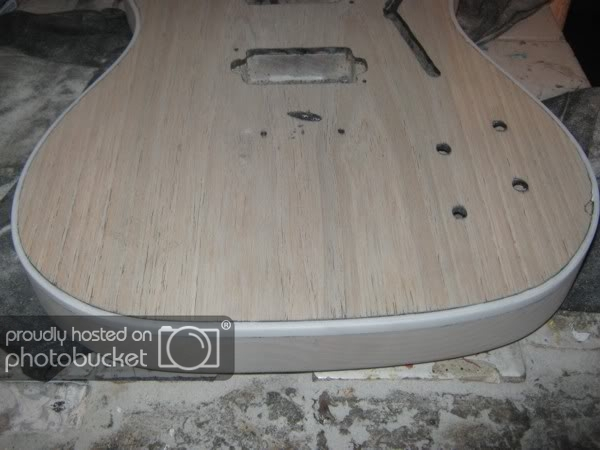

Ahora después de lijar muy bien, pego la cinta blanca, con pegante instantáneo, esta cinta se conoce como canto de pvc, y se vende en un ferretería.

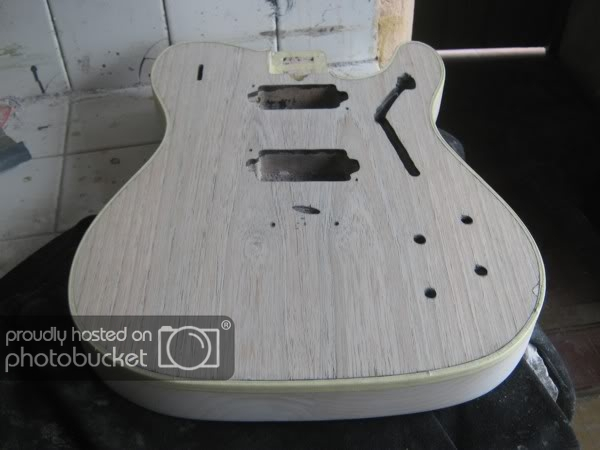

Después de dejar secar durante 24 horas, para mayor seguridad, que no se levante la cinta, lijo hasta dejar bien parejo los bordes de la cinta por el frente del cuerpo de la guitarra y el costado de la misma.


Ahora, le aplique una mezcla hecha entre polvo de madera muy fino y pegante a base de agua con el fin de cibrir o asegurarme de que no quedaran huequillos entre la cinta y la madera

Después de dejar secar por cerca de 4 horas, lijo muy bien pasando por lijas de grano grueso hasta una lija de grano muy fino, para ya proceder a aplicar el sellador en la madera. Entonces como quiero que la cinta blanca conserve su color la forro con con cinta adhesiva.


Luego aplico el sellador en la madera para que el terminado brillante de vea parejo. Aplique cerca de 10 manos o capas de sellador. Y entre cada una se lija con un papel de lija de grano suave.
Podemos ver como el sellador, resalta mas la veta de madera, que en mi caso es lo que se quiere.

Después de lijar muy bien, pasamos al proceso de pintura.

aplico un borde negro, pero sin quitar la cinta adhesiva de la cinta blanca, no queremos que se pinte igualmente.


Luego, aplico una capa de laca con tintilla color rojo, para no tapar del todo la veta de la madera, y me de un color que convine con el borde negro.
Aplico mas laca transparente brillante sobre el cuerpo para que me de un acabado muy brillante.
Aplique unas 10 manos de laca. y entre cada uno deja un secado de una hora y lije con papel de lija muy fino. Asi logro que esta empareje bien.

y este el el resultado final

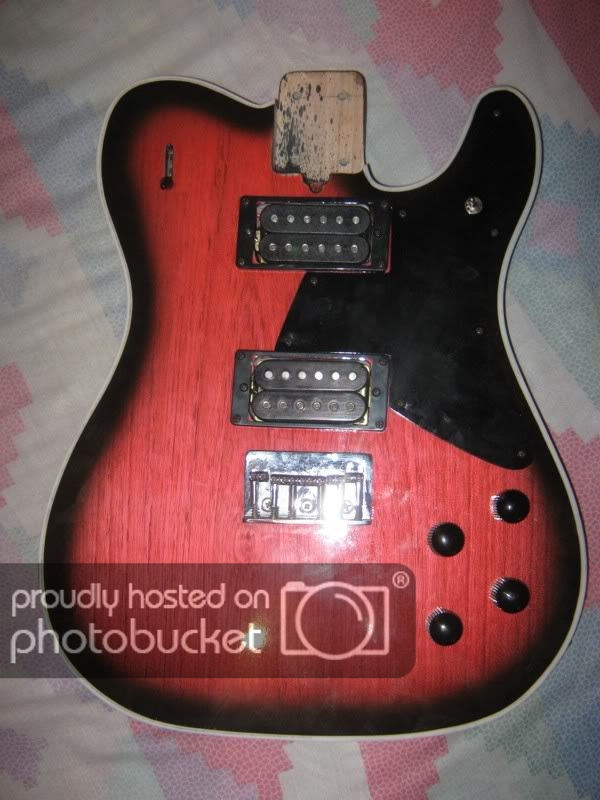

[img=http://i1043.photobucket.com/albums/b438/darosoad/IMG_1151.jpg?t=1286236082][/img]a5854445b9d49b4b3e66a7e02d36b-917271.jpg

[img=http://i1043.photobucket.com/albums/b438/darosoad/IMG_1158.jpg?t=1286236170][/img]7d8e86a1461d8fe883d782f09e298-917271.jpg

Se que no he sido lo mas explicito posible, pero el fin de este pots no es servir de guia para construir una guitarra en casa, solo quiero mostrar mi trabajo. :|

Aquí pongo un link donde podrán descargar todo el pack de fotos con buena resolución,

LINK:MEGAUPLOAD - The leading online storage and file delivery service


Espero les guste mi trabajo


Espero les halla gustado, . Gracias.
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
mateamargo
#2 por mateamargo el 24/01/2011
Te felicito, te quedo relinda !!:aplausos:
Subir
saulfa95
#3 por saulfa95 el 24/01/2011
toto un luthiersiito :D
Subir
monkey-man
#4 por monkey-man el 24/01/2011
Muy bonita guitarra que has hecho. Felicitaciones!! :D
Subir
choki
#5 por choki el 24/01/2011
Te ha quedado muy bien, el color es muy bonito!
Subir
davidplana
#6 por davidplana el 25/01/2011
muy bonita y muy bien hecha!
Subir
Zamarripa
#7 por Zamarripa el 25/01/2011
Quedo muy bien compañero, pero dejaste secar solo 1 hora entre mano y mano de laca?

lo recomendable son 24hrs...aunq algunos prefieren mas para q seque bien y no haya problemas futuros, por la humedad q guarda tanto la madera como la laca...

en hora buena

se ve wapa la teleca
Subir
elpajarospeed
#8 por elpajarospeed el 08/03/2011
Hey, que hermosa te ha quedado,soy de Colombia igual que tu, de que parte eres?
Subir
DarkFire
#9 por DarkFire el 08/03/2011
Que tal.

Pues mira que no soy muy fan de las telecaster pero esta si me ha gustado! :shock:

Que madera utilizaste?

Excelente trabajo, felicidades! :aplausos:

Saludos! :rock:
