Lavado de cara a mi guitarra

Dokken
#1 por Dokken el 31/10/2019
Buenas!

Aprovechando que este puente de todos los Santos, me he liado la manta a la cabeza para dar un lavado de cara a la que es mi guitarra de batalla.

Se trata de una réplica de las Blackmachine realizada por el forero eddiewarlock.

Desde que la tengo ha sufrido varios cambios de pastillas y puente, pero nunca nada estético.

La verdad es que la línea de la guitarra me encanta, simple pero agresiva. Pero sentía que se podía hacer algo más con ella, así que me he decidido a darle un cambio radical.

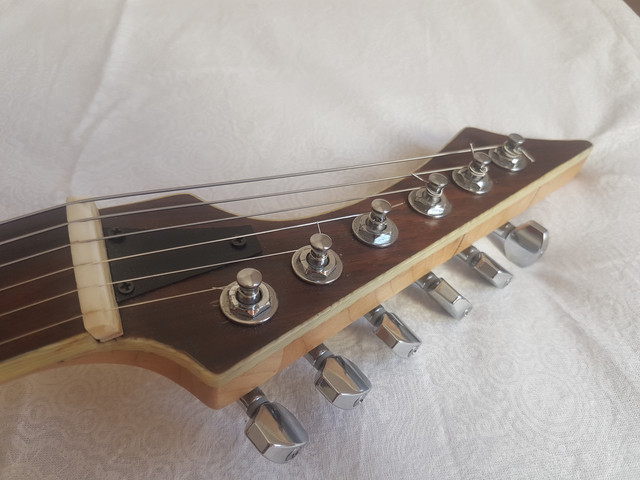

Empezando por las clavijas, originalmente me llego con unas Kluson plateadas, hacían su función pero es cierto que le costaba mantener bien la afinación, aparte que siento que la guitarra me pedía hardware negro.

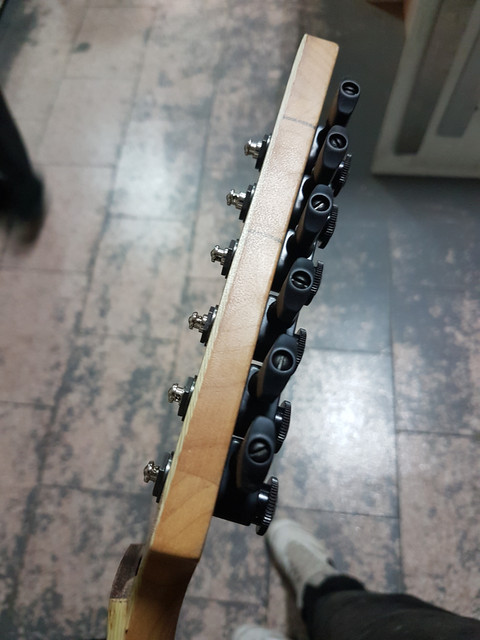

Así que encontré un juego de sperzel nuevo que se ajustaba a lo que tenía en mente. Estética y afinación estable. Me llegaron el miércoles, y al ponérselas me encontré con un pequeño problema, el grosor de la tapa hacia que las clavijas 1 y 2 quedarán a ras.

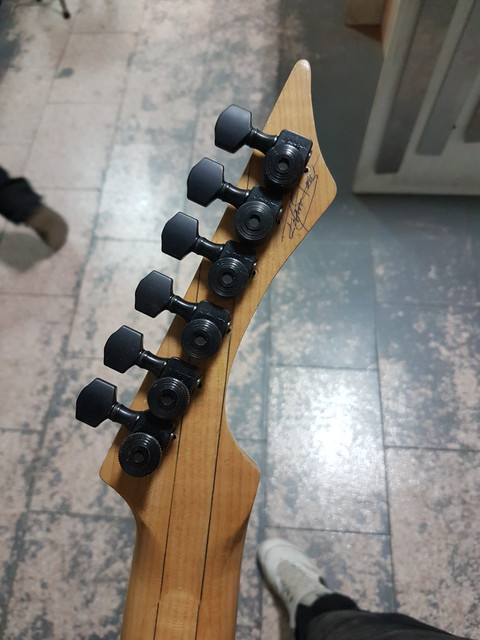

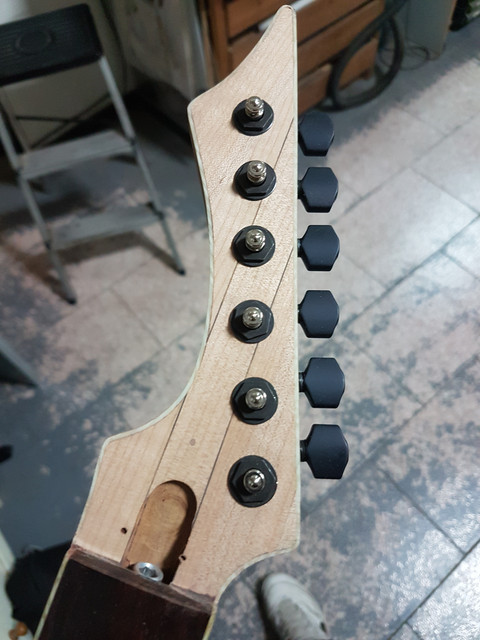

Antes de tirar la toalla baraje varias opciones, las clavijas tenían que ir si o si. Mi primera idea era hacer un agujero para embutir la arandela y la rosca haciendo q saliera el bastago, pero tras una prueba con la fresadora decidí dejara a un lado por riesgo a destrozar los agujeros. Así que comencé a lijar, la idea era solo rebajar la chapa que tenía, pero cuando llegue al arce me gusto e beteado y opte por eliminarla completamente. De esta forma ya tenía las clavijas en su posición (tengo q recolocarlas, en la foto era provisional).

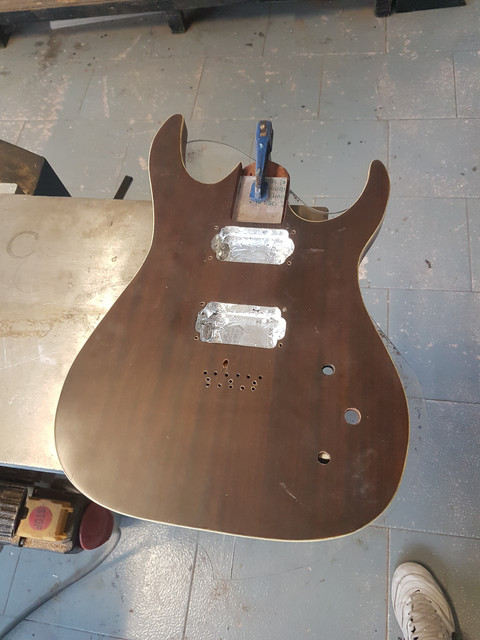

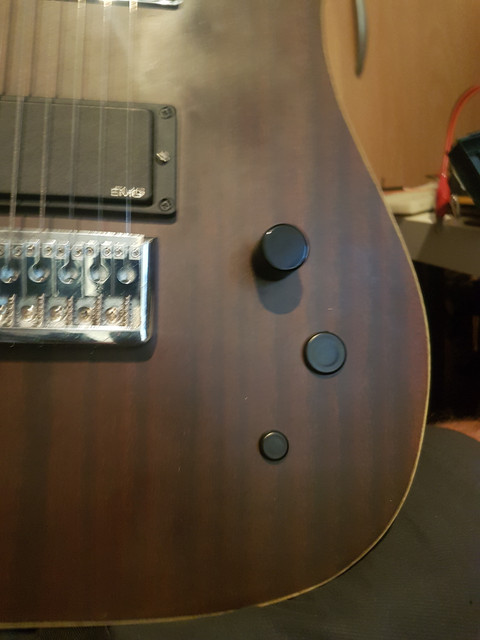

Primer punto solucionado, ahora le toca al cuerpo. Actualmente estaba de esta forma. Una unica pastilla funcionando (emg) con un pote de volumen y dos tapones para tapar los agujeros de la anterior electrónica.

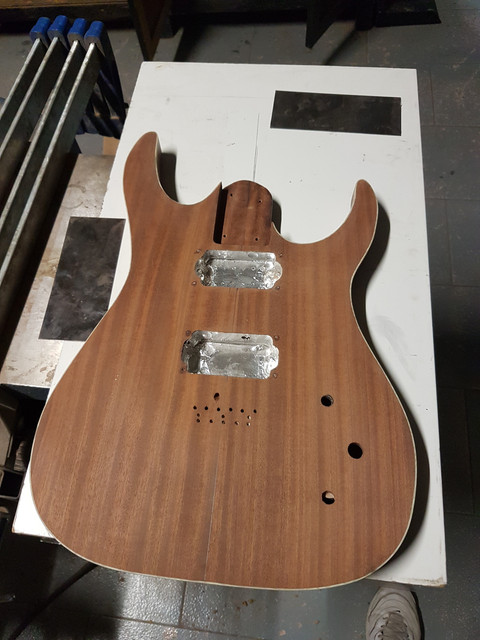

Cómo la idea era transformar la guitarra, toco llevarla a la mesa de operaciones. Un poco de lija para eliminar el barniz anterior.

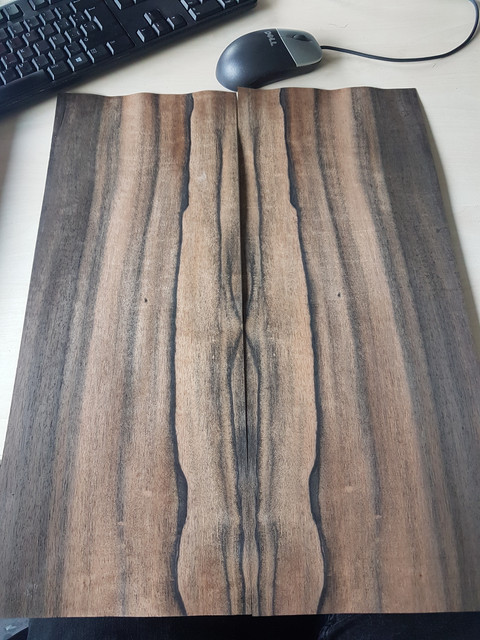

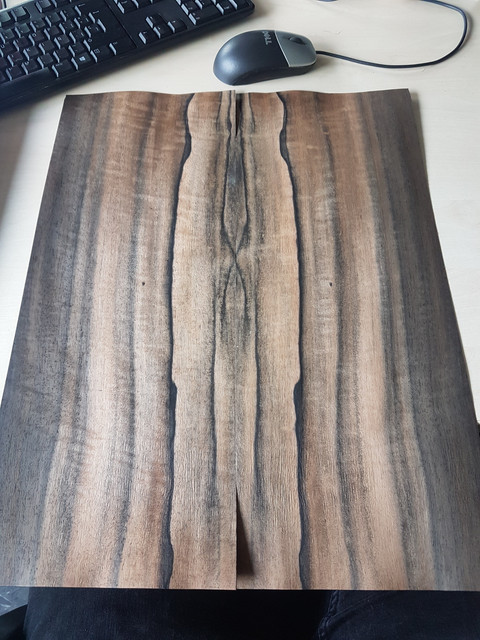

Una vez listo el cuerpo pasamos a preparar la nueva "piel", un veneer de ébano exótico, se ha dejado encolado para mañana precortar y rematar la forma.


Aquí las dos láminas unidas y encoladas al cuerpo, se ha dejado prensado con dos tablones y unos cuantos gatos.


Por último una foto de la electrónica actual a 18v. La idea para esta parte es hacer un circuito "visto" con Cable rígido de cobre.


Mañana seguiré informando!

Un saludo!
Subir
Linux User.
#2 por Linux User. el 01/11/2019
La pala en arce ahora pide hardware plateado, je.
Subir
Dokken
#3 por Dokken el 01/11/2019
#2 nah hazme caso, la escuche ayer y seguía diciendo negro jajaja
Subir
toni diaz
#4 por toni diaz el 01/11/2019
Esto merecía hilo propio :shock:
Oye que grosor tiene la lámina?? Te afectará mucho al ajuste de puente y mástil?
Perdón, me he levantado preguntón
Subir
Avega
#5 por Avega el 01/11/2019
Esto tiene muy buena pinta! cojo sitio
Subir
Dokken
#6 por Dokken el 01/11/2019
#4 creo recordar que esta en un grosor de 0.5-0.6mm. Sobre el ajuste, efectivamente el puente estará mas levantado, la idea que tenía era colocar un trozo de la misma chapa en la unión, así el mástil también se levantara lo mismo que el puente.
Subir
toni diaz
#7 por toni diaz el 01/11/2019
Muy finita, a lo mejor simplemente con ajuste lo salvas y no comprometes la unión mástil cuerpo, por eso de la trasmisión de vibraciones y sustain
Subir
Dokken
#8 por Dokken el 01/11/2019
Probaré, lo bueno de la chapa es q se puede quitar y poner si calzo.
Subir
Dokken
#9 por Dokken el 01/11/2019
Editado
Subir
Dokken
#10 por Dokken el 01/11/2019

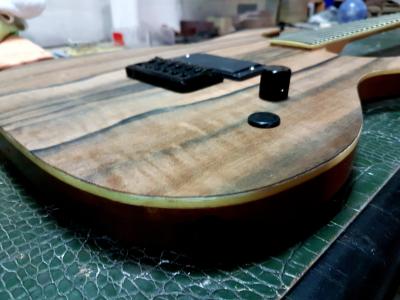

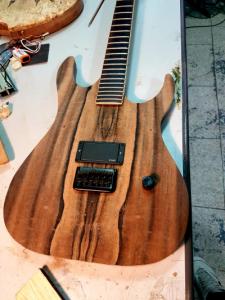

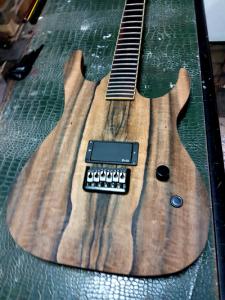

Esta tarde después de un rato con el bisturí y la lija este ha sido el resultado.

Primero he ido prerecortando con las tijeras, teniendo cuidado de no astillar, es chapa fina y si tratas de acercarte mucho con la tijera corres el riesgo de que parta.


Después de tener la forma aproximada, he colocado cinta de carrocero en todo el contorno, para así cuando fuera cortando con el bisturí no me rompiera o astillara, este ha sido el resultado a falta de aplicar aceite y cera
Archivos adjuntos ( para descargar)
Subir
Dokken
#11 por Dokken el 01/11/2019
Subir
Avega
#12 por Avega el 01/11/2019
Pues mola mucho, buen trabajo!
