Kill pot shadow volumen.

milicosis
#1 por milicosis el 17/03/2014
hola estoy deseando intalar este famoso pote en el volumen y no se bien como instalarlo hay pocos esquemas claros de montaje.
Desearia saber como ponerlo . Si en volumen o en tono.
HELP.
Subir
pedroj
#2 por pedroj el 18/03/2014
Pues yo lo tengo puesto en el de volumen, en mi Iganez RGT, me parece mas comodo al estar mas cerca de la posicion de la mano y me es mas facil encontrarlo que en el tono, que ya lo tuve puesto.
La intalacion seria tener los cables puestos de forma normal como en cualquier pote de volumen, y en los dos pines que tiene arriba que son los del kill, a uno de ellos llevas un cable de masa, y al otro le pones un cable des de hay al activo de salida del jack. (Esta es la manera mas sencilla, por que tambien se puede intercalar en el cable, pero de esta forma me parece mas facil si no tienes experiencia con la electronica de la guitarra), (pero el resultado es el mismo).
De esta manera al pulsarlo tiras la señal a masa y la muteas completamante sin ningun ruido.

Espero haberte HELPEADO. :D
Subir
1
Gilpe
#3 por Gilpe el 29/12/2018
Buenas!

Yo lo tengo instalado como dices y no me tira. Funciona como un pote normal... No sé si estará defectuoso o si habré hecho algo mal...

Tengo una humbucker y el killpot solamente... El cableado más sencillo no puede ser.

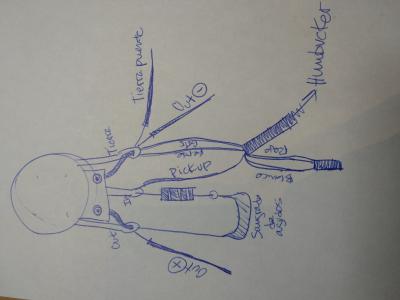

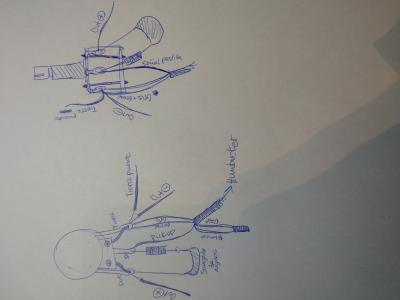

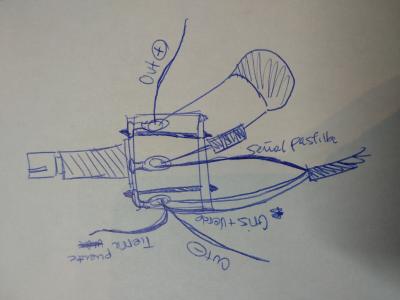

Dejo un esquema por si me pudieras echar una mano a ver si ves algo raro.

Gracias de antemano y un saludo
Archivos adjuntos ( para descargar)
