¡JCM800 preamp sin ruido por 15€!

dazz
#3421 por dazz el 21/02/2020
Cuidadín que el voltaje alto que sale las válvulas hacia los pedales es de alterna.
Subir
Kenworht
#3422 por Kenworht el 21/02/2020
De alterna desde donde.?
Hablamos de milivoltios.
Verdad?
La bloquea el condensador de acople.
Verdad??
Subir
dazz
#3423 por dazz el 21/02/2020
#3422 El condensador bloquea la continua, pero la señal de audio en la salida del preamp puede llegar a ser de cientos de voltios de pico, con el master a tope
Subir
Tonyguitar
#3424 por Tonyguitar el 22/02/2020
No suele ser alta, la alterna es baja, la peligrosa es la continua en los anodos.



Te puedes equivocar con la tensión de perforación de algunos cap y wataje de resistencias pero los cap de 22nf son sagrados, esos mínimo 250v y si puede ser de 400v mejor.

Si se te pincha el primer cap de 22nf y se pone en corto te llevas una buena ostia cuando estás en el canal Lo.
Subir
Alejandro Bakich
#3425 por Alejandro Bakich el 25/02/2020
Hola chicos, les hago una consulta tecnica:
En un preamp de 2 o tres valvulas, que pasa si a alguna valvula le deja de funcionar o se le quema algun triodo? Muchas gracias
Subir
Kenworht
#3426 por Kenworht el 25/02/2020
Pues que deja de funcionar el previo.
Pero sin dar mas explicaciones de que tipo de previo se trata, es un tanto aventurado responder.
Subir
1
toni diaz
#3427 por toni diaz el 25/02/2020
En preamplificadores normales de un canal las etapas van en serie por lo que si se corta un eslabón de la cadena la señal no pasa a la siguiente
Subir
1
Alejandro Bakich
#3428 por Alejandro Bakich el 25/02/2020
Claro, bueno, les dejo mas detalles:

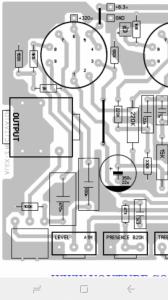

El otro dia (con el pre del mesa), me dejo de funcionar la llave selectora que esta en la salida del preamp, que swichea el pin 7 y el 8 a la salida.
Al cambiar la posicion del swich no noto diferencia audible, ni en tono, nivel de volumen o saturación... la llave la medi con el tester y cambia bien, las soldaduras hacen buen contacto, asi que quede pensativo. No probe en intercambiar las valvulas.
Tengo el potenciometro de agudos funcionando mal, pero no creo que eso haga fallar a esa llave....
Y el primer dia que lo probe estoy casi seguro de que esa llave al cambiarla de posicion le daba un toque extra de saturación y volumen...
Muchas gracias!
Perdon por el off topic, sino traslado el tema al hilo del mesa!
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#3429 por Alejandro Bakich el 25/02/2020
#3428 ahi lo publiqué en el hilo del mesa !!!
Subir
thorvir
#3430 por thorvir el 28/02/2020
Buenas, sigo a vueltas con los materiales. Estaba haciendo la lista de la compra y he pensado en meterle fusibles al montaje. Lo habéis hecho alguno? Cuantos y de que valor habéis puesto?
Gracias!
Subir
Kenworht
#3431 por Kenworht el 28/02/2020
Al primer trafo.
Y el trafo de out justo despues del puente rectificador. Seria lo minimo.
Se puede medir el consumo con una pinza amperimetrica.
Subir
classic50s
#3432 por classic50s el 28/02/2020
#3430
Unos 200 mA a la entrada va bien
