¡JCM800 preamp sin ruido por 15€!

dazz
#3397 por dazz hace 7 dias
#3396 El máximo que mide son 2M Alejandro
Subir
Alejandro Bakich
#3398 por Alejandro Bakich hace 7 dias
#3397 claro, me imagine que era por eso....mido todo por las dudas siempre...bueno por descarte decidiré que la resistencia debe estar bien, es nueva! Muchas gracias por la respuesta!!!!
Subir
dazz
#3399 por dazz hace 7 dias
#3398 Siempre puedes coger una de 1 o 2M y medirlas en paralelo
Subir
Alejandro Bakich
#3400 por Alejandro Bakich hace 7 dias
#3399
Las de 1 mega las mide bien...pero la de 2m2 la puedo medir de otra forma?
Subir
dazz
#3401 por dazz hace 7 dias
Alejandro Bakich escribió:
la de 2m2 la puedo medir de otra forma?


Mides la de 1M para confirmar que es de 1M
Pones en paralelo la de 1M con la de 2M2 y te debería dar 688K. Si te da eso, sabes que la de 2M2 está bien

https://www.allaboutcircuits.com/tools/parallel-resistance-calculator/
Subir
Tonyguitar
#3402 por Tonyguitar hace 6 dias
¿para que quieres medir una resistencia de mas de 1Mega?
Alejandro, pillate cuando puedas un DT9205, son muy baratos y dan un resultado cojonudo para estas cosas que tu haces, te mide hasta los condensadores, no es que sea muy exacto con estos, pero da valores muy aproximados.

De todos modos con ese tester que tienes te apañas bien para medirlo casi todo, total, una resistencia que te da 1M si te da resistencia infinita con tu tester ya intuyes que es por que no llegas a su medida y la das por buena.


Lo que dazz te dice es estupendo, incluso si quieres medir resistencias de mas valor, puedes hacer el mismo truco incluso poniendo resistencias en paralelo de diferentes valores, es decir, si tienes una resistencia de 2M2 y quieres medirla, le pones una de 1M en paralelo con esta, te va a dar una medida de unos 800k por decir algo y con los calculos correspondientes ya lo tienes solucionado, mira:
https://www.digikey.com/es/resources/conversion-calculators/conversion-calculator-parallel-and-series-resistor

es una de las muchas paginas donde puedes calcular esto, tu pones la resistencia que quieres medir junta con otra en paralelo, vas a esta pagina y lo pnes, y el valor que aqui te salga es el que te tiene que dar el tester, pues necesitas medir resistencias menores a 1Mega, aunque tambien puedes hacerlo con formulas de resistencias en paralelo.
Subir
Arif Rahman
#3403 por Arif Rahman hace 6 dias

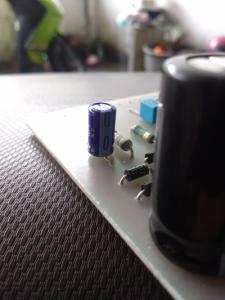

He reemplazado el condensador 1uf cerca del diodo con el condensador electrolítico, ¿lo estoy poniendo bien?
Archivos adjuntos ( para descargar)
Subir
classic50s
#3404 por classic50s hace 6 dias
Arif, con los electrolíticos ojo con la polaridad.
Donde pone "-" tiene que ir a donde menos tensión haya de las dos pistas, habitualmente a tierra. El "negativo" suele verse pintado una banda de arriba a abajo más clara
También se distingue el "negativo" por las patas, una es más larga que otra.
Es difícil confundirse. Eso sí, tienes que identificar las pistas en el esquema y ver en qué agujero va la pata negativa.
Saludos
Subir
Arif Rahman
#3405 por Arif Rahman hace 6 dias

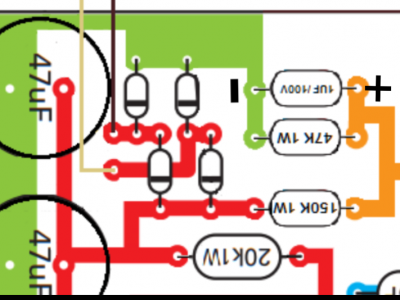

He visto el esquema pero todavía dudo en decirlo así
Archivos adjuntos ( para descargar)
Subir
classic50s
#3406 por classic50s hace 6 dias
Lo que está de color verde es masa. Si miras la placa es una pista que va hacia la parte exterior y se acaba haciendo muy ancha.
Pues el agujero que está en esa parte, ahí va la pata negativa del condensador.
Subir
1
Alejandro Bakich
#3407 por Alejandro Bakich hace 6 dias
Muchas gracias por la ayuda! Voy a ver si tengo uns resistencia de 1m(creo que si) . Muy interesate truco!
La resistecia de 2m2 es la que va en la fuente del mesa, esa es la que quise medir antes de soldar, por las dudas voy midiendo todo(menos los condensadores) ....
Muchas gracias!!! :saludo2:
Subir
dazz
#3408 por dazz hace 6 dias
#3407 Y con un pelín de mates puedes sacar la fórmula para calcular la resistencia grande en función de la más pequeña y la equivalente en paralelo.

La fórmula para la resistencia equivalente de dos resistencias en paralelo es:

Req=(R1*R2)/(R1+R2)

En este caso tu tendrás R1 (la de 1M) y la equivalente en paralelo Req, que debería ser 688K

Despejando R2 (la que quieres saber el valor)

R2=(R1*Req)/(R1-Req)

Sustituyes valores:

R2=(1M*0.688M)/(1M-0.688M)
R2=0.688M/0.312M
R2=2.2M
Subir
