¡JCM800 preamp sin ruido por 15€!

Tonyguitar
#3349 por Tonyguitar el 06/02/2020
Sigo sin entender por que buscar ese transistor tan extraño, cuando el dr booguie con los mmbf5457 sale perfecto, es como mejor suena.

Lo de alimentarlo con mas voltaje seguro que tambien mejora, pero ya te digo, yo he montado varios dr booguie y con el 5457, es una pasada, mucho mejor que los j201 que tienen demasiada ganancia.

voy a compartir los esquemas buenos y los que a mi me han dado mejor resutado, tambien he montado otras versiones:
Archivos adjuntos ( para descargar)
dr booguie.rar
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
toni.kt88
#3350 por toni.kt88 el 06/02/2020
El que hizo ese diseño es ruso, y para el debe ser un transistor normal. Como suena? no se, se tendría que probar. Podría sonar mejor incluso. Yo de momento no lo haré, por el esfuerzo que supone pedirlos, que te lleguen, que sean buenos, montar otra placa, ...
Subir
toni.kt88
#3351 por toni.kt88 el 06/02/2020

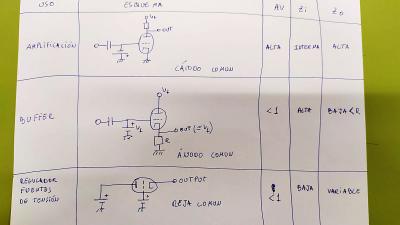

Lo prometido es deuda. Aquí tenéis la segunda parte del buffer. En el otro post explique el porque es necesario tener etapas con impedancias de entrada altas y de salida baja. Aquí os pongo un grafico en que compara las tres configuraciones posibles de un transistor o válvula. Cátodo común, ánodo común o reja común.
Cuando es "común", se refiere a que la entrada y la salida van referenciadas a esa pata.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#3352 por Tonyguitar el 06/02/2020
Muy bien, ya estaba bien de offtopic:

Primero pones el catodo comun, si el tipico, con ese amplificas voltaje, el segundo que pusiste es el seguidor de catodo, el que tiene la impedancia de salida muy baja que es un aplificador de corriente.

¿por que le llamas anodo comun? ¿acaso la señal de entrada se conecta entre reja y anodo de ese triodo?


Y el tercero que has puesto es un circuito que no he visto nunca, es algo similar a lo que hace un regulador de voltaje o un transistor de conmutacion, no?

Pasame algun circuito de este ultimo para verlo mejor, que tengo curiosidad.
Subir
toni.kt88
#3353 por toni.kt88 el 06/02/2020
Tonyguitar escribió:
Primero pones el catodo comun, si el tipico, con ese amplificas voltaje, el segundo que pusiste es el seguidor de catodo, el que tiene la impedancia de salida muy baja que es un aplificador de corriente.
Correcto

Tonyguitar escribió:
¿por que le llamas anodo comun? ¿acaso la señal de entrada se conecta entre reja y anodo de ese triodo?
Fijate en el primero, la entrada es la reja, la salida el ánodo, o sea que la referencia o pata común es el cátodo. En el segundo la entrada es la reja, y la salida el cátodo, por lo tanto el común es el ánodo. Y el último, la entrada es el ánodo y la salida es el cátodo, por lo tanto el común es la reja, y como dices se utiliza para regular la tensión de salida.
Subir
toni.kt88
#3354 por toni.kt88 el 06/02/2020

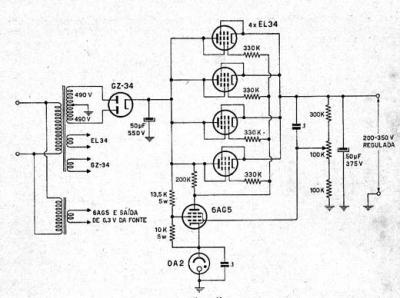

Puede que no sean unos ejemplos claros o sencillos, pero aqui tienes dos, uno con valvulas y otro con un CMOS
Archivos adjuntos ( para descargar)
fuente de alimentacion estabilizada valvular.jpg
fuente de alimentacion estabilizada valvular.jpg
Subir
Tonyguitar
#3355 por Tonyguitar el 06/02/2020
osea, que el reja comun es un regulador de voltajes altos?
Subir
toni.kt88
#3356 por toni.kt88 el 06/02/2020
si
Subir
Arif Rahman
#3357 por Arif Rahman el 08/02/2020

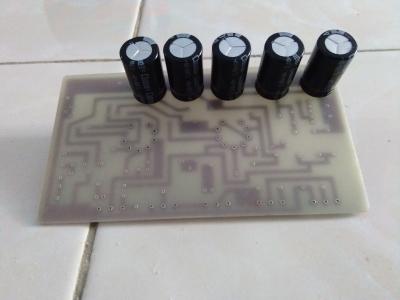

acabo de empezar 😁😁
Archivos adjuntos ( para descargar)
Subir
princi
#3358 por princi el 08/02/2020
Tiene muy buena pinta esa pcb,,, lo único que no veo son los agujeros para fijar la pcb al chasis y hacerlos después puede ser una movida,,,
Subir
Arif Rahman
#3359 por Arif Rahman el 08/02/2020
oh sí, lo olvidé, gracias por recordar 🙏🙏
Subir
Tonyguitar
#3360 por Tonyguitar el 08/02/2020
toni.kt88 escribió:
En el segundo la entrada es la reja, y la salida el cátodo, por lo tanto el común es el ánodo


Eso no lo termino de pillar. ¿la entrada se conecta entre masa y reja y la salida e saca de masa y el catodo?
Subir
