¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#1693 por Lespaulhc el 18/03/2019

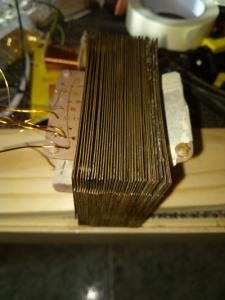

Ya he hecho casi el trafo
150v 0 150v primario
Son 500 espiras y 500 y tap central
Hilo 0.15mm
Secundario
4ohm...12 vueltas o espiras 6v
8ohm....31 vueltas..9.6v
16 0hm...48 vueltas...14.5v
Hilo 0.85mm
Nucleo de 3.2x4cms...12cm2...163w
Con que fuera de 7.6cm2 ya valdria.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#1694 por Lespaulhc el 18/03/2019
Si quereis hacer el correcto de 7.6cm2
Son 1500 espiras primario osea 750 y 750
Mismo grosor...0.15mm
Y a 8 ohm y 1.5mm grosor serian 48 espiras.unas 5.3 vueltas por voltio.el mio es de 3.3v por voltio el de 12cm2.
Subir
TonyGT-Ibiza
#1695 por TonyGT-Ibiza el 18/03/2019
¿el secundario es de 0.15mm? yo compre este hace poco para bobinar secundarios, el cable de redes ocupa mucho espacio y me lo llena enseguida con la funda:
https://www.ebay.es/itm/100m-Magnet-Wire-0-2mm-QA-Enameled-Copper-Wire-Magnetic-Coil-Winding-Roll-Tool/352508409827?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

Lo quiero usar para bobinar secundarios.

¿en el primario que usas el mismo hilo que le quitas ese que es super fino que se parte facilmente?
¿como desbobinas 500 espiras y vuelves otravez a bobinarlas con alguna maquina o algo o lo haces a mano?
yo he intentado hacerlo y lo veo super complicado, no me atrevo a tocar los primarios.
Subir
TonyGT-Ibiza
#1696 por TonyGT-Ibiza el 18/03/2019
Lespaulhc escribió:
Si quereis hacer el correcto de 7.6cm2
Son 1500 espiras primario osea 750 y 750
Mismo grosor...0.15mm
Y a 8 ohm y 1.5mm grosor serian 48 espiras.unas 5.3 vueltas por voltio.el mio es de 3.3v por voltio el de 12cm2

juer, pedazo de transformador, ¿este sera para un push pull de 100w y vas sobrado?

para un secundario de 1.5mm hace falta tener un trafo grande para enrroyar 50 vueltas.
Subir
Lespaulhc
#1697 por Lespaulhc el 18/03/2019
A mano tony a saco paco jajajaja
El primario 0.15mm si ahora montare los hierros y lo probare a 8 y 16 ohms.Ya os cuento.
Subir
TonyGT-Ibiza
#1698 por TonyGT-Ibiza el 18/03/2019
yo uso para el secundario hilo de 0.2mm mas o menos, me puedo imaginar lo que debe ser eso, para poder enrroyar 1500 vueltas de 0.20 vas a necesitar un trafo con un nucleo de medio metro.
¿querras decir hilo en el primario de 0.02mm?
Subir
TonyGT-Ibiza
#1699 por TonyGT-Ibiza el 18/03/2019
TonyGT-Ibiza escribió:
A mano tony a saco paco jajajaja
El primario 0.15mm si ahora montare los hierros y lo probare a 8 y 16 ohms.Ya os cuento.

A mano, pero tio, ¿alguna herramienta te habras currado para esto, no?

Yo no se como puedes desbobinar 500 vueltas de un trafo y luego volver a bobinarlo todo ordenado y que te quepa bien.
Subir
Lespaulhc
#1700 por Lespaulhc el 18/03/2019
Po zi a mano todo y lo enrrollo en un tubo de plastico
Subir
1
dazz
#1701 por dazz el 18/03/2019
#1700 un video tutorial sería increíble :oops:
Subir
Lespaulhc
#1702 por Lespaulhc el 18/03/2019
Tambien os podeis currar un embobinador y con una calculadora etc os cuenta las espiras...yo me hice una vez uno lo copie de Google pero ocupaba mucho sitio y lo desice total para un par de trafos mucho lio.
Subir
TonyGT-Ibiza
#1703 por TonyGT-Ibiza el 18/03/2019
Lespaulhc escribió:
Po zi a mano todo y lo enrrollo en un tubo de plastico


Jajajaja, eres un crack tío, yo sabía que tenías tu truquillo, eres un tío muy mañoso, eso se ve.


Lo del cuenta vueltas he visto por ahí videos, pero es un invento aparatoso.
Subir
Lespaulhc
#1704 por Lespaulhc el 19/03/2019
Pues te digo....a la pcb amp 18w le faltaba un puente a gnd de la1mega
A masa y la guitarra no sonaba con lo cual no se si el trafo en serie pitaba por eso... alogenos.
Aun asi al hacer este trafo y sin el puente este no pitaba hoy lo puenteo y seguro funciona el amp.lo que no entiendo también es como los filamentos en alterna entre los dos trafos alogenos de 11v con el tester me dan con las 4 valvulas puestas 12.2v ac.
Subir
