¡JCM800 preamp sin ruido por 15€!

Lespaulhc escribió:

Alquien que me diga que trafos lleva un rack etapa

De transistores? Que modelo exactamente?

Llevarán trafos de esos de 30v con toma central amasa, no?

Lo cabo de hacer amp 18w super compacto.https://youtu.be/L1wz_Y3OYzc

Lespaulhc escribió:

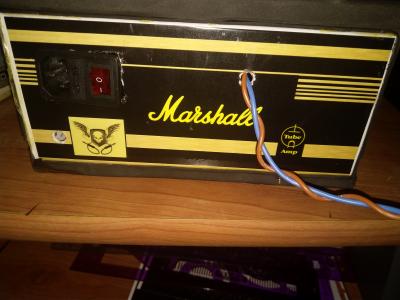

Lo cabo de hacer amp 18w super compacto.

¿con pcl85? o con el84?

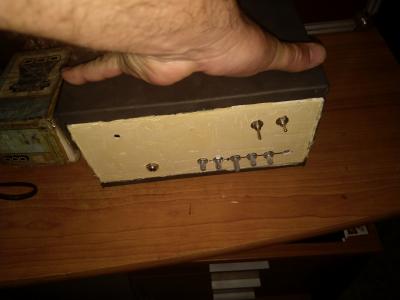

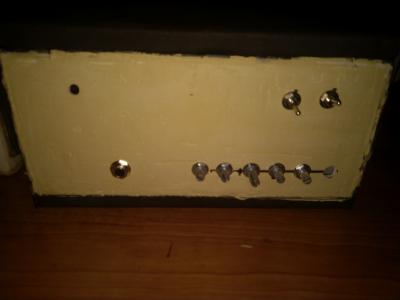

Rusas 6p y 14p ya hice uno pero este es supercompact la caja mide un palmo no llega a 30cms.https://youtu.be/L1wz_Y3OYzc

¿le pusiste bias ajustable con resistencia ajustable con tension negativa?
¿no tienes el schematic para verlo?

Si ya te lo pasare por aki
https://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=117251

Creo que me lo pasaste hace tiempo y lo habia perdido, gracias tio, esta muy bien ese esquema, ¿es un proyecto que ha salido de tu cabeza o el previo por ejemplo hace referencia a agun amplificador?
¿esto es un clase A en push pull, puede ser?


El twin rever llevaba el tonestack justo despues del primer triodo y antes del segundo, ¿no era asi?
tu el tonestack lo pusiste al final, esto esta bien por que puedes conseguir mas distorsion.

Tambien veo que has puesto una inversora y dos EL84, es justo el montaje que yo quiero hacer.
¿tienes alguna placa para vender?

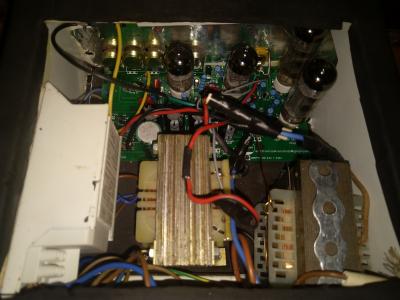

Es con 6n2p y 6p14p la pcb.el esquema es exactamente igual solo que a mi aire en el diseño y los diodos de germanio 1n34A.Luego te miro si me quedan placas .

yo lo quiero pero para montarlo con ecc83 y dos el84, supongo que la unica diferencia sera alimentar los filamentos.

Con ecc83 no te vale ya que las pistas estan unidas en paralelo de las 4 valvulas y la ecc83 se une el pin 4.y.5.y 9 solo.tendrias que cortar pistas etc.
Con ecc83 lo guapo es alimentación filamentoa a 12v y con alterna de alogenos ya las alimentas y las dos el84 en serie tambien.pero mi diseño no te vale.con solo 2 trafos alogenos y un tercero de salida ya tienes el ampli.

Lespaulhc escribió:

Con ecc83 lo guapo es alimentación filamentoa a 12v y con alterna de alogenos ya las alimentas y las dos el84 en serie tambien.pero mi diseño no te vale.con solo 2 trafos alogenos y un tercero de salida ya tienes el ampli.

Pues es verdad, no habia caido, que facil, dos trafos enfrentados de halogenas tienes solucionado todo el circuito, dos ecc83 alimentas a 12v en serie y las dos el84 lo mismo, haces dos parejas de 12v de cada dos.

Lo de cortar pistas de cobre para alimentar las ecc83 eso es muy facil, aunue tu supongo que habras alimentado todo con 12v, tienes dos 6n2p que puedes poner el serie a 12v y dos el84 que se alimentan igual.

No las alimente a 6.3 en dc con un buen trafo bobinado por mi.y la pcb esta diseñada para eso.
