¡JCM800 preamp sin ruido por 15€!

Jesus Arias Garcia escribió:
tiene polaridad,voy a quitar el condensador a ver si es eso

Y si la tiene, pones el negativo mirando a masa evidentemente.

OFERTAS EN TIENDAS Ver todas

-18%

tc electronic 2290 P Dynamic Delay

204 €

Ver oferta
-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Gibson Les Paul Tribute Satin

995 €

Ver
Marshall MG 100FX

180 €

Ver
Telecaster Player Plus

800 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

#1415 he puesto uno de 330nf. Aunque ahora no hay ninguno y sigue el ruido

Mira la primera valvula a ver si se ha estropeado.

1 respuesta directa

Pues retorna a como estaba el previo. Deshazlas mods.
Revisa el Jack que has cambiado.

Si antes iba bien, algo que has conectado no está bien.

Puede que al desoldar hayas cortado alguna pista.

Hola, no recuerdo ahora el circuito bien, ni sé si solo hablas de cambios en la salida o también en la entrada (la guitarra no es lo mio), con el condensado no has podido subir la ganancia (en bajos) unicamente, trabajando fuera del rago más bajo que el de una guitarra

Jesus Arias Garcia escribió:
Tengo un problema, y es que hoy he cogido el previo ( que iba perfecto) y le he cambiado el condensador del high gain y le hecho la modificacion de poner el pote de 100k y una resistencia de 1m para bajar la potencia del volumen

.
si eso es enciecuito de rejilla hay que respetar ciertas cosas básicas

Creo que esa parte está en la salida, la válvula que trabaja en seguidor de katodo, (en que pag. esta el esquema????)
... Bueno, a la espera del esquema y ver claro las modificaciones donde estan hechas..... siento no tener tmpo ahora para buscarlo, estoy con mucho lio

Si, seguidor de cátodo que empuja el tonestack.

Sube unas fotos de primer plano de lo que has hecho, por ambas caras de la placa.

"Kenworht" escribió:
Deshazlas mods.
Revisa el Jack que has cambiado.

TonyGT-Ibiza escribió:
Mira la primera valvula a ver si se ha estropeado.

deshacer y revisar y revisar como te han dicho, soldaduras, etc.......intercambia las válvulas si sigue el mismo problema, algún resistor ha volado, en el peor de los casos válvula o fuente estropeada

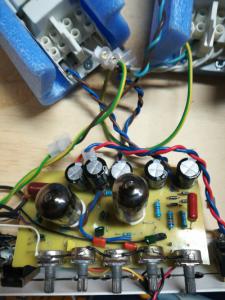

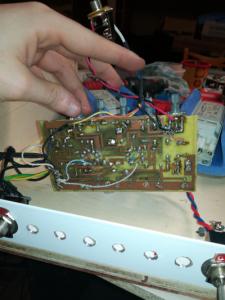

Dejo fotos por aqui

Archivos adjuntos ( para descargar)

Suena hasta con el volumen a 0

Jesus pegale un limpiao por atras si puedes y asegurate de que no haya nada de grasa de soldar y vuelve a probar .Si sigue fallando revisa con multimetro las pistas.Animo .

Jesus pegale un limpiao por atras si puedes y asegurate de que no haya nada de grasa de soldar y vuelve a probar .Si sigue fallando revisa con multimetro las pistas.Animo .Por ponerte una pega esa resistencias de 1/4 y asi soldada tan corta no me hace mucha gracia como chafes y haga contacto adios valvula.
