Humbucker Coil Split (250K vs 500K Pote)

  • 1
KuRi
#1 por KuRi el 26/06/2018
Hola!

desde que conocí el coil split me he vuelto un fan incondicional y siempre lo instalo en todas mis guitarras. Sin embargo nunca termina de sonar todo lo bien que me gustaría.

Ya sé que cambian las posiciones de las bobinas, tamaños, resistencias, etc... pero últimamente estoy pensando que hay otro factor muy importante que está modificando el sonido, y que hace que suene más "fino" de la cuenta: Los potenciómetros.

Al hacer el split, las bobinas simples pasan por potes de 500K, cuando lo ideal es que fuesen de 250K. He estado mirando y no encuentro un pote que cambie su valor junto con el push/pull (voy a diseñarlo, patentarlo, y me forro :D), pero estoy convencido de que esto mejoraría y mucho el sonido.

Se os ocurre alguna solución para esto? Estaba pensando en tener dos potes de volumen, uno de cada valor, y con un switch hacer que la señal vaya a uno u otro, pero no sé si esto se puede hacer así de fácil (claro que perdería el control de tono que nunca uso, y que necesito un hueco para el switch).

¿Más ideas? Saludos!
Subir
toni diaz
#2 por toni diaz el 26/06/2018

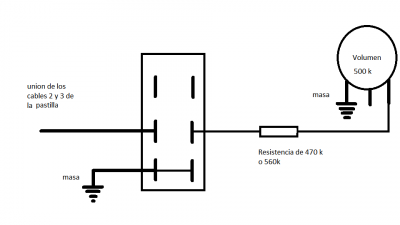

Que va, si es mas sencillo y barato.tan solo conectar una resistencia del mismo valor que el potenciometro de volumen entre las patillas 1 y 3. como la patilla 3 de este va a masa aprovechamos que la tenemos en el pin de al lado en el conmutador.
nota: no existen resistencias normalizadas de 500k, con una de 470k obtendrías 242k y con la de 560k tienes 264k. pero debido a la alta tolerancia de los potenciometros esto puede cambiar.Ea a investigar¡
Archivos adjuntos ( para descargar)
split coil.png
Subir
1
KuRi
#3 por KuRi el 26/06/2018
Entonces con ese esquema tengo 250k (más o menos como has dicho) cuando hago pull y 500k cuando hago push???

Así de fácil? Por qué no lo hace así todo el mundo! jaja

Gracias!
Subir
toni diaz
#4 por toni diaz el 26/06/2018
Pues fíjate que tontería, en pisotones "trucos con potenciómetros" llevará 10 años
Subir
KuRi
#5 por KuRi el 26/06/2018
Genial! Y si tengo un solo pote para hacer split de las dos pastillas... como se haria?
Subir
toni diaz
#6 por toni diaz el 26/06/2018
Ahi se puede hacer poco, si acaso otro pote de volumen con switch y tendrias el doble de posibilidades o un conmutador externo de tres circuitos
Archivos adjuntos ( para descargar)
Subir
KuRi
#7 por KuRi el 26/06/2018
Muchas gracias, por mucho que busqué en internet no encontré esta opción. La probaré sí o sí en cuanto pueda :)

Saludos!
Subir
KuRi
#8 por KuRi el 17/07/2018
Al final he hecho el circuito!

He comprado dos hot rails, y he usado para la del medio una fender scn que tiene prácticamente la misma salida que las hot rails. He usado dos switches, uno para pasar a single coil las hot rails y otro para activar la resistencia en paralelo y que el valor baje a 250k approx (medido con multímetro).

Y... no noto absolutamente ninguna diferencia, y eso que tengo buen oído jaja

O he hecho algo mal, o realmente es que no hay diferencia alguna con esta configuración.

Pero gracias!
Subir
toni diaz
#9 por toni diaz el 17/07/2018
Hombre no es espectacular, pero yo sí lo noto sobre todo si la pastilla es muy brillante
Subir
KuRi
#10 por KuRi el 17/07/2018
He probado a grabar unos audios, y sí, la señal es un pelín diferente...pero al oído no lo aprecio, quizás demasiados efectos :D

Gracias igualmente toni!
Subir
Gustavo
#11 por Gustavo el 17/07/2018
Hola, yo tengo una duda que ya he expuesto en algún hilo pero no he recibido respuesta, a ver si ahora hay suerte: ¿un potenciometro abierto del todo da como resistencia 0? ¿Si es asi no daria igual entonces el valor de este?

Por otro lado con respecto a lo humbucker en modo single, yo he probado muy poquitas que den el pego, la mayoría suenan mal, o dicho de otra forma no suenan como una single de verdad.
Subir
KuRi
#12 por KuRi el 17/07/2018
Que me corrijan los expertos si me equivoco, pero es justo al revés. Con el potenciómetro al "máximo" te da la resistencia que marca (aproximada), y la patilla central, según vas reduciendo, va llegando a cero, y es cuando se corta el sonido. Además los potenciómetros puentean automáticamente la patilla central y tierra al cerrarlo del todo.
